Трубопроводы системы смазки (стрела) <погрузчик> — HITACHI EX5500

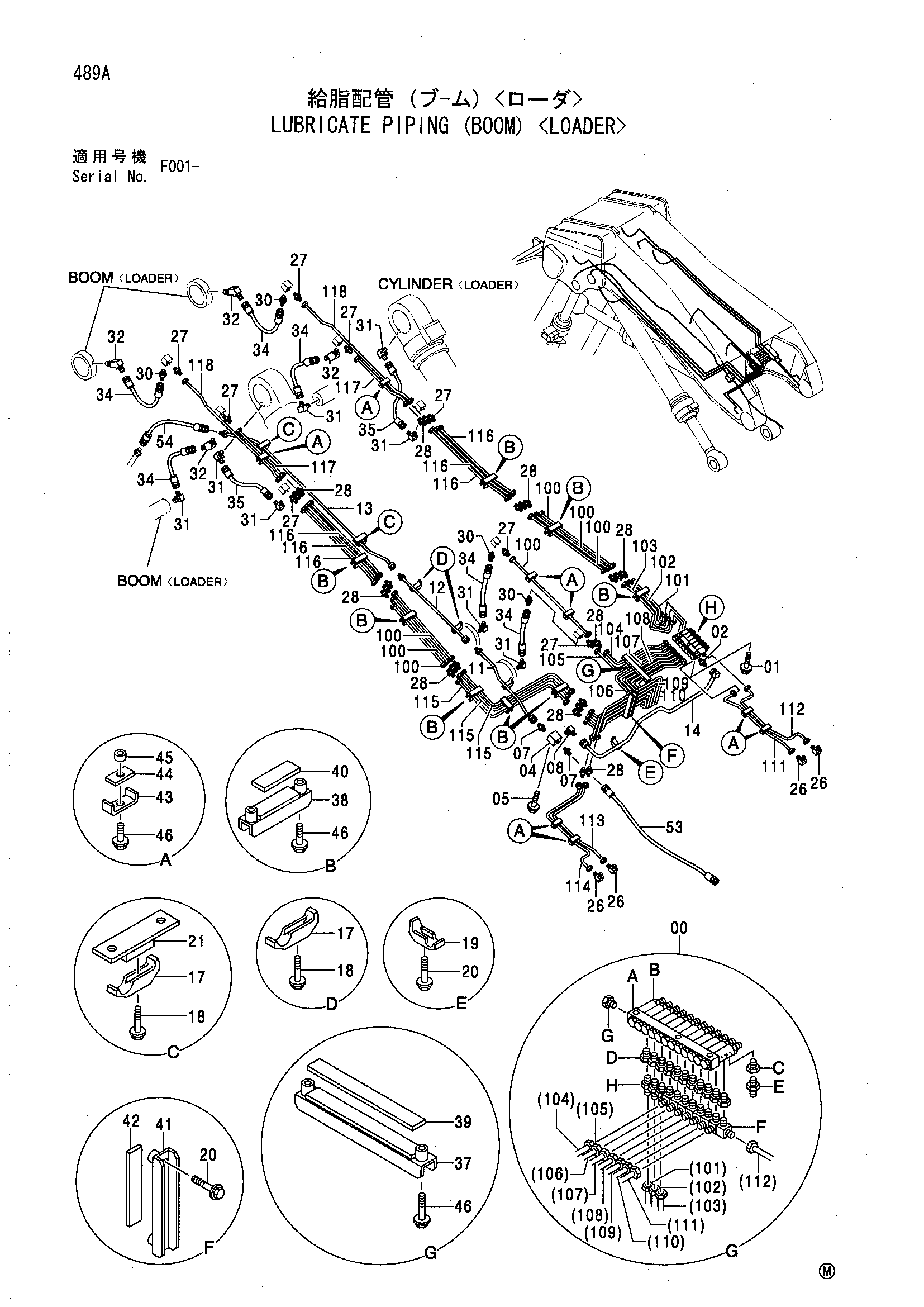

Заводская схема «Трубопроводы системы смазки (стрела) <погрузчик>» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4398747 | Клапан | 1 |
| 00A | 4431269 | Коллектор | 1 |
| 00B | 4182051 | Клапан | 12 |
| 00C | 4191349 | Адаптер | 12 |
| 00D | 4253567 | Адаптер | 12 |
| 00E | J75481 | Пресс-маслёнка | 12 |
| 00F | 4097666 | Угловой штуцер | 9 |
| 00G | 4092534 | Пробка | 1 |
| 00G1 | 4509180 | Уплотнительное кольцо | 1 |
| 00H | 4119986 | Адаптер | 3 |
| 01 | J010845 | Болт с шайбой | 3 |
| 02 | 4200466 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4353262 | Блок | 1 |
| 05 | J011280 | Болт с шайбой | 2 |
| 07 | 4221278 | Адаптер | 2 |
| 08 | 4154657 | Угловой штуцер | 1 |
| 11 | 8072469 | Трубка | 1 |
| 12 | 8072470 | Трубка | 1 |
| 13 | 8072471 | Трубка | 1 |
| 14 | 8072473 | Трубка | 1 |
| 17 | 4053595 | Хомут трубки | 5 |
| 18 | J011255 | Болт с шайбой | 5 |
| 19 | 4138227 | Хомут трубки | 1 |
| 20 | J011040 | Болт с шайбой | 3 |
| 21 | 9750684 | Седло винта | 2 |
| 26 | 4097666 | Угловой штуцер | 4 |
| 27 | 4119986 | Адаптер | 8 |
| 28 | 4099282 | Адаптер | 22 |
| 30 | 4154651 | Адаптер | 4 |
| 31 | 4154656 | Угловой штуцер | 8 |
| 32 | 4154655 | Угловой штуцер | 4 |
| 34 | 4245115 | Шланг | 6 |
| 35 | 4269799 | Шланг | 2 |
| 37 | 9750356 | Хомут | 1 |
| 38 | 9750675 | Хомут | 8 |
| 39 | 4404203 | Резиновая прокладка | 1 |
| 40 | 4404200 | Резиновая прокладка | 8 |
| 41 | 9745095 | Хомут | 1 |
| 42 | 4344541 | Резиновая прокладка | 1 |
| 43 | 4269656 | Хомут | 8 |
| 44 | 4269657 | Резиновая прокладка | 8 |
| 45 | 4269658 | Проставка | 8 |
| 46 | J011030 | Болт с шайбой | 26 |
| 53 | 4402191 | Шланг | 1 |
| 54 | 4401719 | Шланг | 1 |
| 100 | 3082581 | Трубка (AB0) | 7 |
| 101 | 3082563 | Трубка (B01) | 1 |
| 102 | 3082564 | Трубка (B02) | 1 |
| 103 | 3082565 | Трубка (B03) | 1 |
| 104 | 3082566 | Трубка (B04) | 1 |
| 105 | 3082567 | Трубка (B05) | 1 |
| 106 | 3082568 | Трубка (B06) | 1 |
| 107 | 3082569 | Трубка (B07) | 1 |
| 108 | 3082570 | Трубка (B08) | 1 |
| 109 | 3082571 | Трубка (B09) | 1 |
| 110 | 3082572 | Трубка (B10) | 1 |
| 111 | 3082573 | Трубка (B11) | 1 |
| 112 | 3082574 | Трубка (B12) | 1 |
| 113 | 3082575 | Трубка (B13) | 1 |
| 114 | 3082576 | Трубка (B14) | 1 |
| 115 | 3082577 | Трубка (B15) | 3 |
| 116 | 3082578 | Трубка (B16) | 6 |
| 117 | 3082579 | Трубка (B17) | 2 |
| 118 | 3082580 | Трубка (B18) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
