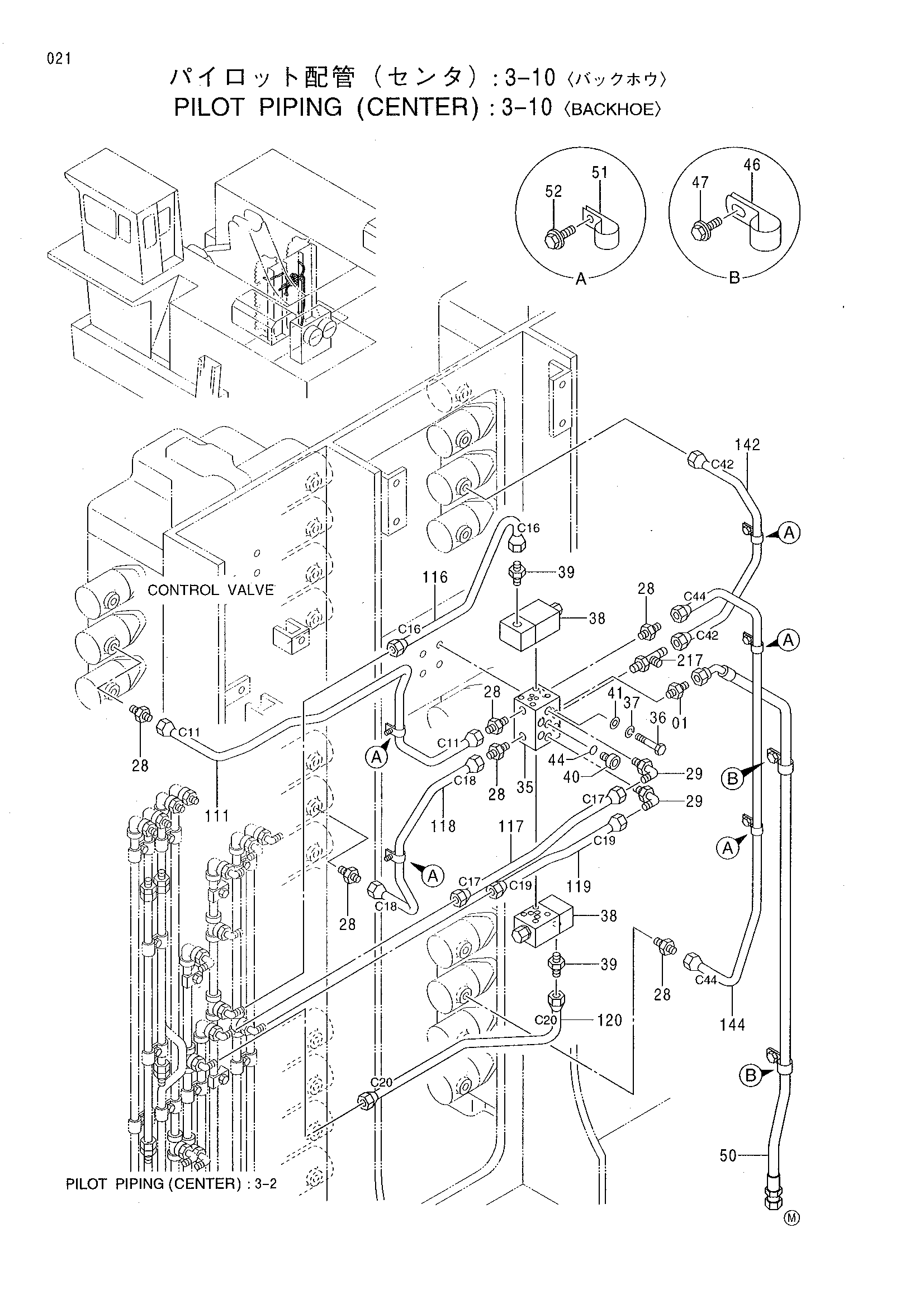

Пилотные гидролинии (центральный): 3-10 <экскаватор> — HITACHI EX5500
Заводская схема «Пилотные гидролинии (центральный): 3-10 <экскаватор>» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 28 | 4344020 | Адаптер | 8 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4344046 | Угловой штуцер | 2 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 2042406 | Коллектор | 1 |
| 36 | J900880 | Болт | 4 |
| 37 | A590908 | Пружинная шайба | 4 |
| 38 | 4187562 | Клапан селектор | 2 |
| 39 | 4401787 | Адаптер | 2 |
| 40 | 4217651 | Пробка | 1 |
| 41 | A590108 | Плоская шайба | 4 |
| 44 | 4506408 | Уплотнительное кольцо | 1 |
| 46 | 4190273 | Зажим | 2 |
| 47 | J011020 | Болт с шайбой | 2 |
| 50 | 4402768 | Шланг | 1 |
| 51 | 4000855 | Зажим трубка | 5 |
| 52 | J010612 | Болт с шайбой | 5 |
| 111 | 3082076 | Трубка (C11) | 1 |
| 116 | 4400318 | Трубка (C16) | 1 |
| 117 | 4400319 | Трубка (C17) | 1 |
| 118 | 4400325 | Трубка (C18) | 1 |
| 119 | 4400320 | Трубка (C19) | 1 |
| 120 | 4400321 | Трубка (C20) | 1 |
| 142 | 4400313 | Трубка (C42) | 1 |
| 144 | 4400330 | Трубка (C44) | 1 |
| 217 | 4205363 | Тройник | 1 |
| 217A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
