Лубрикатор группа: 1 — HITACHI EX5500

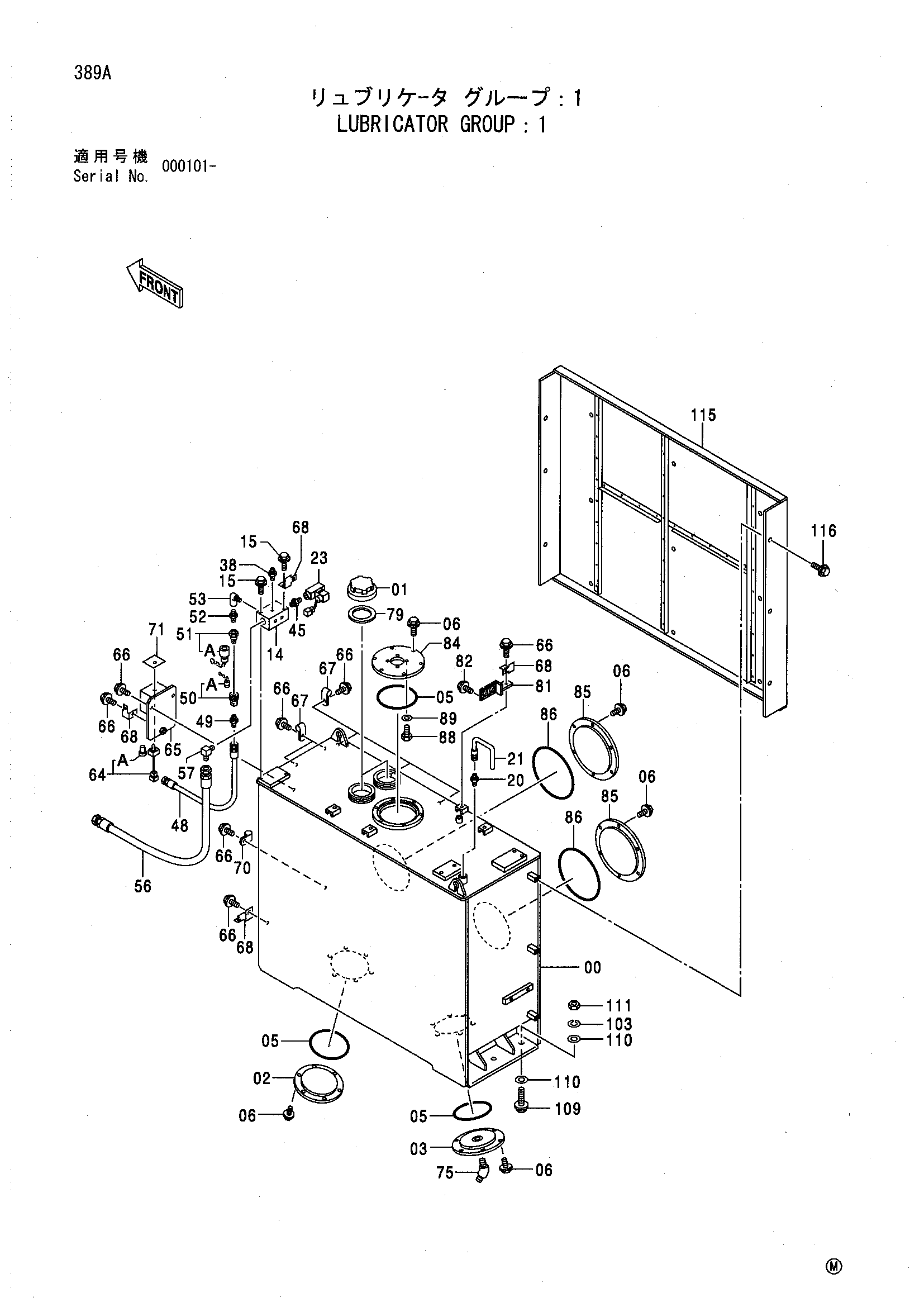

Заводская схема «Лубрикатор группа: 1» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6017225 | Бак | 1 |
| 01 | 3081766 | Колпачок | 2 |
| 02 | 4346695 | Крышка | 1 |
| 03 | 9749663 | Крышка | 1 |
| 05 | A810165 | Уплотнительное кольцо | 3 |
| 06 | J011025 | Болт с шайбой | 30 |
| 14 | 4398663 | Блок | 1 |
| 15 | J011065 | Болт с шайбой | 2 |
| 20 | 4215649 | Адаптер | 1 |
| 21 | 9751671 | Трубка | 1 |
| 23 | 4377537 | Датчик давления | 1 |
| 38 | 4351271 | Адаптер | 1 |
| 45 | 94-1701 | Адаптер | 1 |
| 48 | 4236765 | Шланг | 1 |
| 49 | 4215650 | Адаптер | 1 |
| 50 | 4022907 | Самоуплотняющееся соединение | 1 |
| 50A | 4072595 | Колпачок | 1 |
| 51 | 4022908 | Самоуплотняющееся соединение | 1 |
| 51A | 4072596 | Колпачок | 1 |
| 52 | 94-1702 | Адаптер | 1 |
| 53 | 94-0631 | Угловой штуцер | 1 |
| 56 | 4358923 | Шланг | 1 |
| 57 | 4156433 | Угловой штуцер | 1 |
| 64 | 4377351 | Выключатель | 1 |
| 64A | 4405843 | Колпачок резиновый | 1 |
| 65 | 8072522 | Кронштейн | 1 |
| 66 | J021025 | Болт с шайбой | 12 |
| 67 | 4190261 | Зажим | 5 |
| 68 | 4257159 | Кронштейн | 4 |
| 70 | 4190273 | Зажим | 2 |
| 71 | 4379181 | Информационная табличка | 1 |
| 75 | 94-1504 | Угловой штуцер | 1 |
| 79 | 4031285 | Манжета резиновый | 2 |
| 81 | 9750913 | Кронштейн | 1 |
| 82 | J460316 | Винт с шайбой | 8 |
| 84 | 4414576 | Крышка | 1 |
| 85 | 4415961 | Крышка | 2 |
| 86 | A810220 | Уплотнительное кольцо | 2 |
| 88 | 19H2036 | Болт | 4 |
| 89 | 4217016 | Пружинная шайба | 4 |
| 103 | A590916 | Пружинная шайба | 6 |
| 109 | J901665 | Болт | 6 |
| 110 | 4087197 | Шайба | 12 |
| 111 | J950016 | Гайка | 6 |
| 115 | 7037796 | Крышка | 1 |
| 116 | J031025 | Болт с шайбой | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
