Крышка двигателя (левый): 1 — HITACHI EX5500

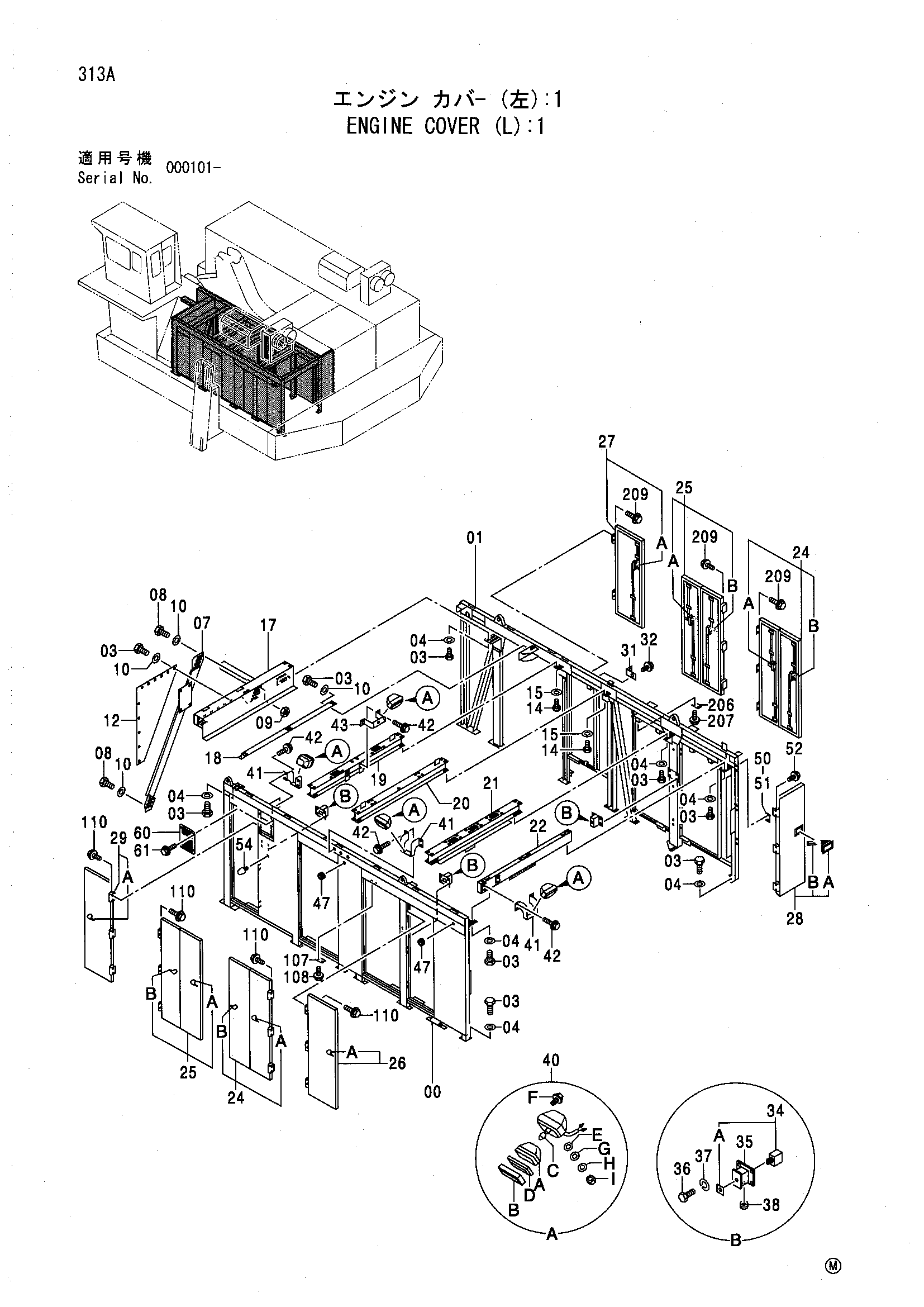

Заводская схема «Крышка двигателя (левый): 1» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005924 | Панель | 1 |
| 01 | 5005925 | Панель | 1 |
| 03 | J901640 | Болт | 102 |
| 04 | J222016 | Шайба | 87 |
| 07 | 7036106 | Стойка | 1 |
| 08 | J921650 | Болт | 22 |
| 09 | J951016 | Гайка | 11 |
| 10 | 4087197 | Шайба | 48 |
| 12 | 4401708 | Крышка | 1 |
| 12 | 4401708 | Крышка | 1 |
| 12 | 8082272 | Крышка | 1 |
| 12 | 8082272 | Крышка | 1 |
| 14 | J901240 | Болт | 16 |
| 15 | J222012 | Шайба | 16 |
| 17 | 6017331 | Балка | 1 |
| 17 | 6017331 | Балка | 1 |
| 17 | 6019721 | Балка | 1 |
| 17 | 6019721 | Балка | 1 |
| 18 | 7034539 | Балка | 1 |
| 18 | 7034539 | Балка | 1 |
| 18 | 7039531 | Балка | 1 |
| 18 | 7039531 | Балка | 1 |
| 19 | 7034538 | Балка | 1 |
| 20 | 7034537 | Балка | 1 |
| 21 | 7034489 | Балка | 1 |
| 22 | 7034465 | Балка | 1 |
| 24 | 4345219 | Дверь | 2 |
| 25 | 4352774 | Дверь | 2 |
| 26 | 4401254 | Дверь | 1 |
| 27 | 4401250 | Дверь | 1 |
| 28 | 4401830 | Дверь | 1 |
| 28A | 4616963 | Блокировка (левый) | 1 |
| 28B | 4364651 | Резиновая прокладка | 1 |
| 29 | 4412754 | Дверь | 1 |
| 31 | 9750154 | Кронштейн | 1 |
| 32 | J031025 | Болт с шайбой | 2 |
| 34 | 4283832 замена: 4449621 | Выключатель | 3 |
| 34 | 4449621 | Выключатель | 3 |
| 34A | 4443755 | Информационная табличка | 1 |
| 35 | 7025746 | Короб выключатель | 3 |
| 36 | J900612 | Болт | 12 |
| 37 | A590906 | Пружинная шайба | 12 |
| 38 | 4184582 | Резиновая втулка | 3 |
| 40 | 4336570 | Фара | 4 |
| 40A | 4326801 | Ленс блок | 1 |
| 40B | 4326802 | Рама | 1 |
| 40C | 4285648 | Лампа | 1 |
| 40D | 4326803 | Прокладка | 1 |
| 40E | 4307026 | Шайба | 1 |
| 40F | 4307027 | Винт | 1 |
| 40G | A590114 | Плоская шайба | 1 |
| 40H | A590914 | Пружинная шайба | 1 |
| 40I | J952014 | Гайка | 1 |
| 41 | 8059828 | Кронштейн | 3 |
| 42 | J021030 | Болт с шайбой | 16 |
| 43 | 8074566 | Кронштейн | 1 |
| 47 | 4156881 | Резиновая втулка | 2 |
| 50 | 4412821 | Регулировочная шайба | 3 |
| 51 | 4412737 | Регулировочная шайба | 3 |
| 52 | J020830 | Болт с шайбой | 6 |
| 54 | 4371411 | Ограничитель резиновый | 1 |
| 60 | 4446811 | Крышка | 1 |
| 60 | 4446811 | Крышка | 1 |
| 61 | J031025 | Болт с шайбой | 4 |
| 61 | J031025 | Болт с шайбой | 4 |
| 107 | 4421324 | Пластина | 6 |
| 108 | J020830 | Болт с шайбой | 12 |
| 110 | J020825 | Болт с шайбой | 24 |
| 206 | 4421324 | Пластина | 6 |
| 207 | J020830 | Болт с шайбой | 12 |
| 209 | J020825 | Болт с шайбой | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
