Дренажный и M/UP трубопроводы — HITACHI EX5500

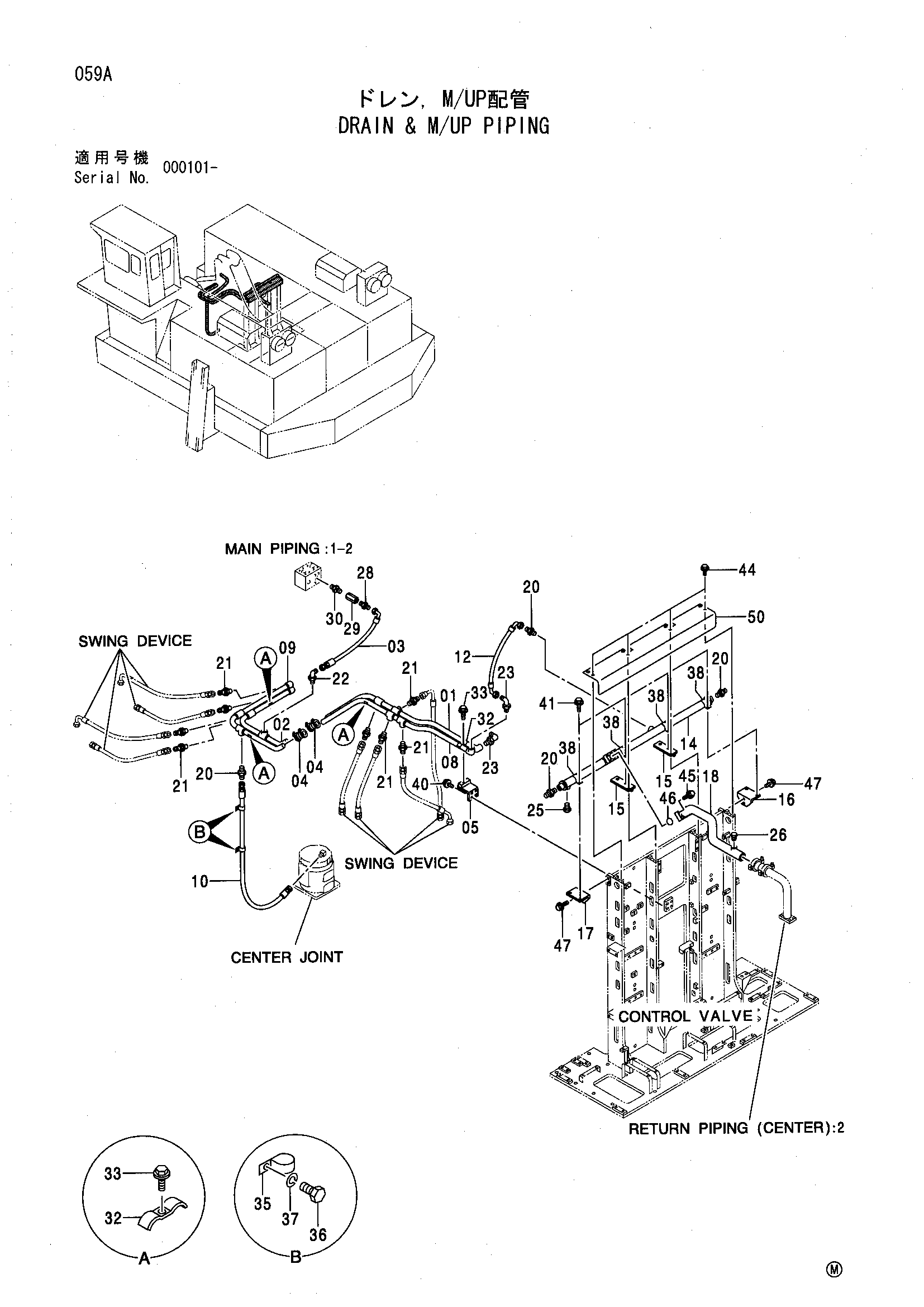

Заводская схема «Дренажный и M/UP трубопроводы» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7034412 | Трубка | 1 |
| 02 | 7034413 | Трубка | 1 |
| 03 | 4364996 | Шланг | 1 |
| 04 | 4069801 | Муфта | 2 |
| 05 | 8071914 | Кронштейн | 1 |
| 08 | 7034432 | Трубка | 1 |
| 09 | 7034433 | Трубка | 1 |
| 10 | 4400410 | Шланг | 1 |
| 12 | 4401642 | Шланг | 1 |
| 14 | 7034606 | Трубка | 1 |
| 15 | 9750151 | Кронштейн | 2 |
| 16 | 9750152 | Кронштейн | 1 |
| 17 | 9750153 | Кронштейн | 1 |
| 18 | 7034607 | Трубка | 1 |
| 20 | 4042035 | Адаптер | 4 |
| 20A | 970860 | Уплотнительное кольцо | 1 |
| 21 | 4214444 | Адаптер | 8 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 4156436 | Угловой штуцер | 1 |
| 22A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 4169593 | Угловой штуцер | 2 |
| 23A | 970860 | Уплотнительное кольцо | 1 |
| 25 | 4174542 | Пробка | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4092534 | Пробка | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4221279 | Адаптер | 1 |
| 29 | 4163096 | Обратный клапан | 1 |
| 30 | 4184837 | Адаптер | 1 |
| 30A | 4506429 | Уплотнительное кольцо | 1 |
| 32 | 4053696 | Хомут трубки | 4 |
| 33 | J011265 | Болт с шайбой | 4 |
| 35 | 4190291 | Зажим | 2 |
| 36 | J901020 | Болт | 2 |
| 37 | A590910 | Пружинная шайба | 2 |
| 38 | 4000909 | Хомут трубки | 4 |
| 40 | J011230 | Болт с шайбой | 4 |
| 41 | J011035 | Болт с шайбой | 8 |
| 44 | J031030 | Болт с шайбой | 8 |
| 45 | J011240 | Болт с шайбой | 4 |
| 46 | A810075 | Уплотнительное кольцо | 1 |
| 47 | J021025 | Болт с шайбой | 4 |
| 50 | 8074602 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
