Вентилятор привод — HITACHI EX5500

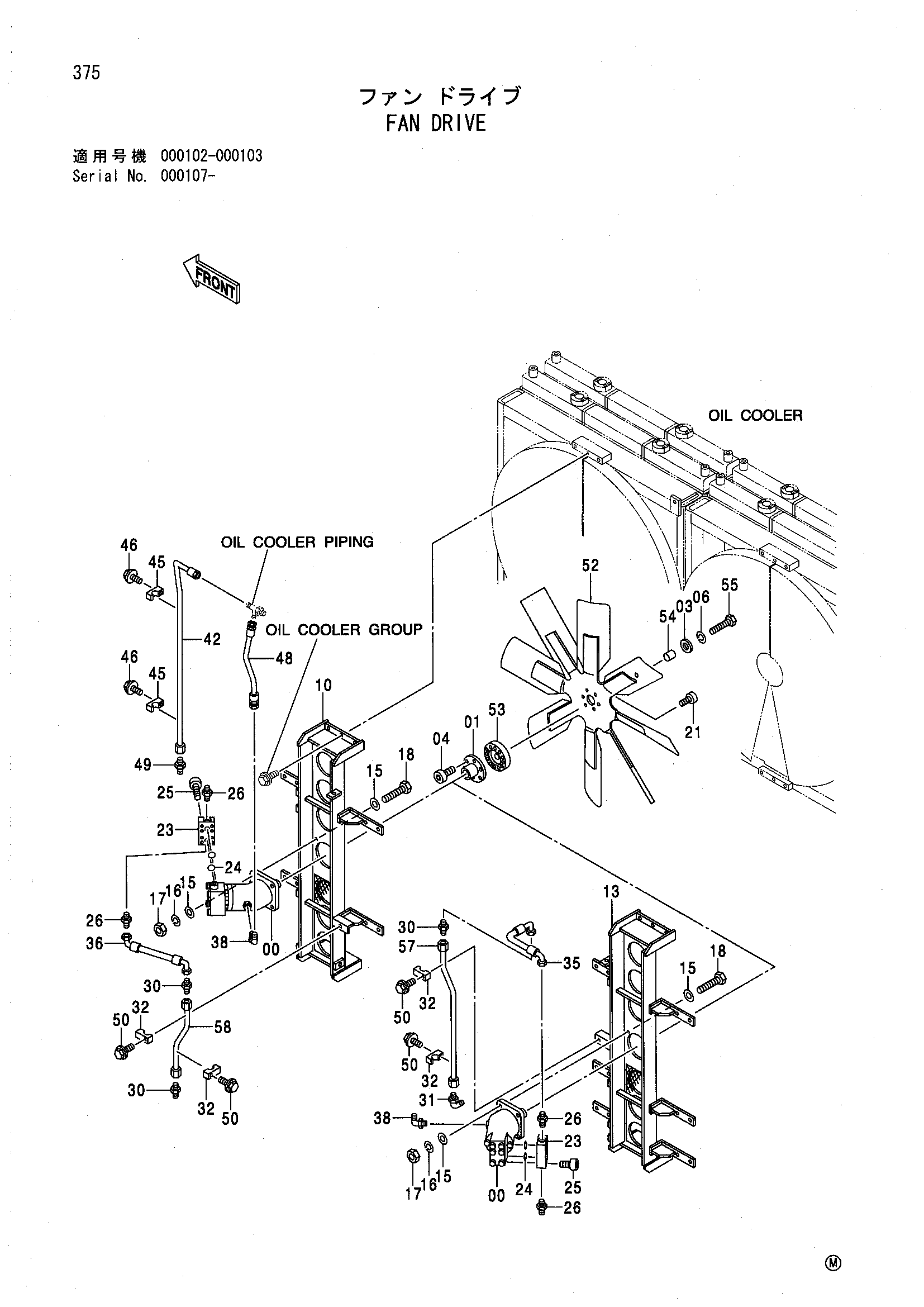

Заводская схема «Вентилятор привод» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4390592 | Гидромотор | 2 |
| 01 | 4396684 | Муфта | 2 |
| 03 | J217085 | Шайба | 2 |
| 04 | M341240 | Болт с внутренним шестигранником | 12 |
| 06 | A590916 | Пружинная шайба | 2 |
| 10 | 6019353 | Кронштейн | 1 |
| 13 | 6019356 | Кронштейн | 1 |
| 15 | A590116 | Плоская шайба | 16 |
| 16 | A590916 | Пружинная шайба | 8 |
| 17 | J950016 | Гайка | 8 |
| 18 | J931660 | Болт | 8 |
| 21 | M341240 | Болт с внутренним шестигранником | 12 |
| 23 | 3082505 | Блок | 2 |
| 24 | 4292382 | Уплотнительное кольцо | 4 |
| 25 | M341271 | Болт с внутренним шестигранником | 16 |
| 26 | A852166 | Адаптер | 4 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | A852166 | Адаптер | 3 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | A852366 | Угловой штуцер | 1 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | 4053595 | Хомут трубки | 4 |
| 35 | 4402722 | Шланг | 1 |
| 36 | 4402724 | Шланг | 1 |
| 38 | A852344 | Угловой штуцер | 2 |
| 38A | 4506418 | Уплотнительное кольцо | 1 |
| 42 | 9755116 | Трубка | 1 |
| 45 | 4053594 | Хомут трубки | 2 |
| 46 | J011045 | Болт с шайбой | 2 |
| 48 | 4305006 | Шланг | 1 |
| 49 | A852144 | Адаптер | 1 |
| 49A | 4506418 | Уплотнительное кольцо | 1 |
| 50 | J011255 | Болт с шайбой | 4 |
| 52 | 4455890 | Вентилятор | 2 |
| 53 | 4431706 | Муфта | 2 |
| 54 | 4431646 | Проставка | 2 |
| 55 | J931600 | Болт | 2 |
| 57 | 9755114 | Трубка | 1 |
| 58 | 9755115 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
