Вентилятор привод — HITACHI EX5500

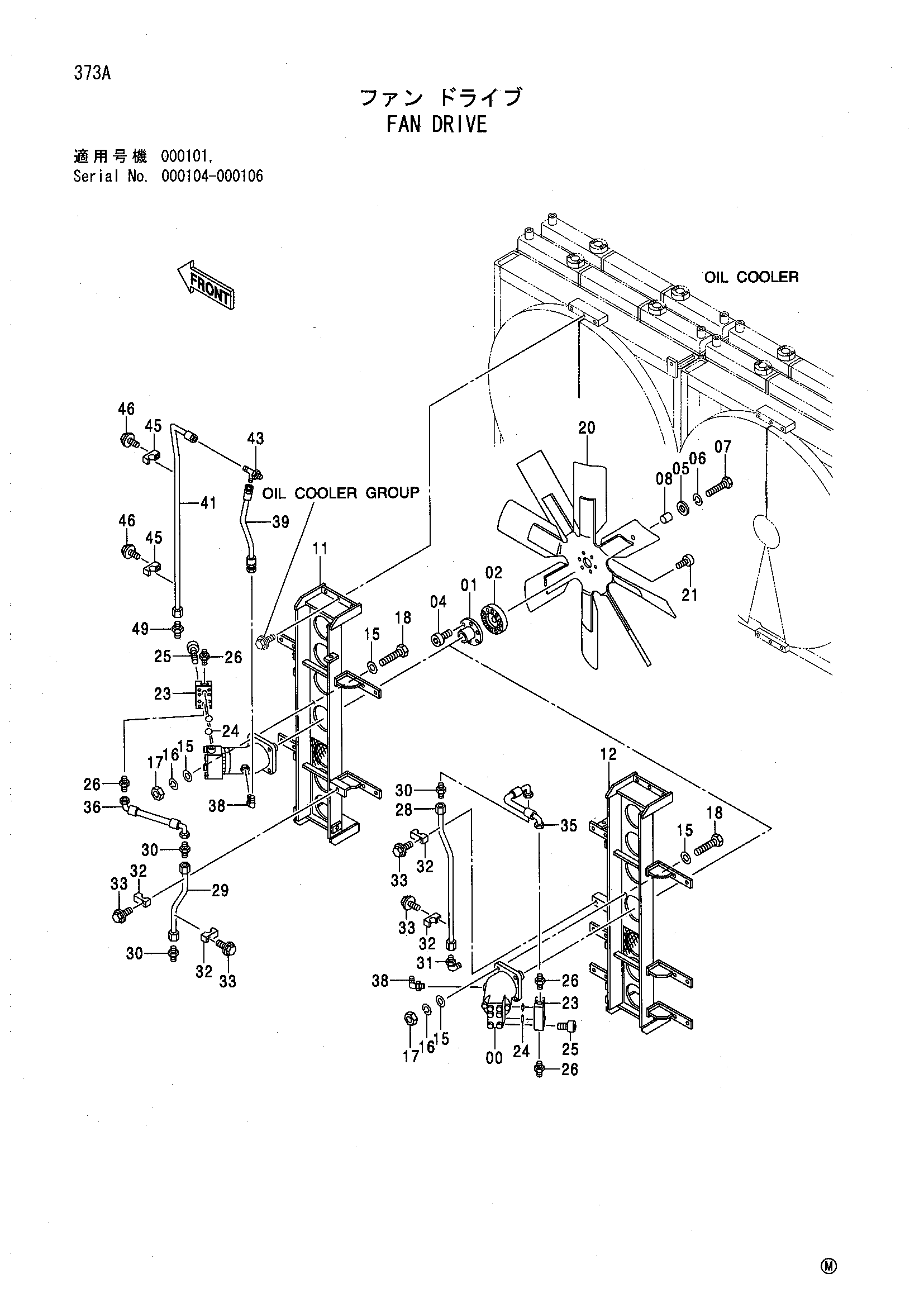

Заводская схема «Вентилятор привод» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4390592 | Гидромотор | 2 |
| 01 | 4396684 | Муфта | 2 |
| 02 | 4396682 | Муфта | 2 |
| 04 | M341240 | Болт с внутренним шестигранником | 12 |
| 05 | 4087197 | Шайба | 2 |
| 06 | A590916 | Пружинная шайба | 2 |
| 07 | J901670 | Болт | 2 |
| 08 | 4396683 | Проставка | 2 |
| 11 | 6017222 | Кронштейн | 1 |
| 12 | 6017223 | Кронштейн | 1 |
| 15 | A590116 | Плоская шайба | 16 |
| 16 | A590916 | Пружинная шайба | 8 |
| 17 | J950016 | Гайка | 8 |
| 18 | J901660 | Болт | 8 |
| 20 | 4396094 | Вентилятор | 2 |
| 21 | M341240 | Болт с внутренним шестигранником | 12 |
| 23 | 3082505 | Блок | 2 |
| 24 | 966993 | Уплотнительное кольцо | 4 |
| 25 | M341271 | Болт с внутренним шестигранником | 16 |
| 26 | 4250084 | Адаптер | 4 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 9750296 | Трубка | 1 |
| 29 | 9750297 | Трубка | 1 |
| 30 | 4250084 | Адаптер | 3 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 4156435 | Угловой штуцер | 1 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | 4053595 | Хомут трубки | 4 |
| 33 | J011255 | Болт с шайбой | 4 |
| 35 | 4402722 | Шланг | 1 |
| 36 | 4402724 | Шланг | 1 |
| 38 | 4154672 | Угловой штуцер | 2 |
| 38A | 4506418 | Уплотнительное кольцо | 1 |
| 39 | 4305006 | Шланг | 1 |
| 41 | 9750299 | Трубка | 1 |
| 43 | 4217343 | Тройник | 1 |
| 43A | 4506418 | Уплотнительное кольцо | 1 |
| 45 | 4053594 | Хомут трубки | 2 |
| 46 | J011045 | Болт с шайбой | 2 |
| 49 | 4210361 | Адаптер | 1 |
| 49A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
