Задний монитор — HITACHI EX5500

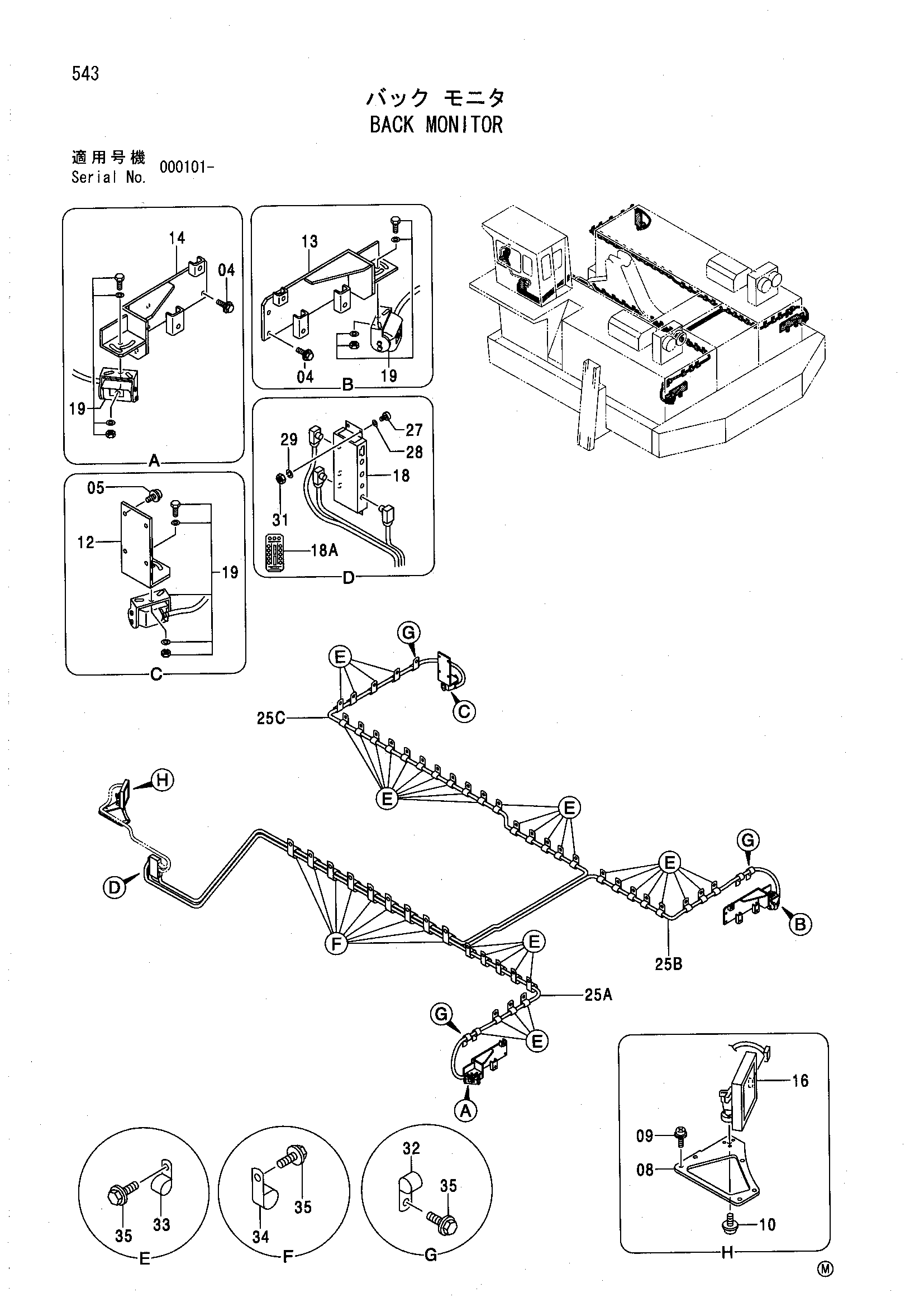

Заводская схема «Задний монитор» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | J021035 | Болт с шайбой | 8 |
| 05 | J020845 | Болт с шайбой | 4 |
| 08 | 3084697 | Пластина | 1 |
| 09 | J450616 | Винт с шайбой | 5 |
| 10 | J450310 | Винт с шайбой | 3 |
| 12 | 3088635 | Кронштейн | 1 |
| 13 | 8077961 | Кронштейн | 1 |
| 14 | 8077959 | Кронштейн | 1 |
| 17 | 4432783 замена: 4455707 | Монитор | 1 |
| 17 | 4455707 замена: 4614443 | Монитор | 1 |
| 17 | 4455707 замена: 4621982 | Монитор | 1 |
| 17 | 4614493 | Монитор | 1 |
| 18 | 4432784 замена: 4614468 | Контроллер | 1 |
| 18 | 4432784 замена: 4621983 | Контроллер | 1 |
| 18 | 4614468 | Контроллер | 1 |
| 18A | 4622250 | Ремоте-контрол | 1 |
| 19 | 4432785 | Камера | 3 |
| 25A-C | 4436017 | Жгут проводов | 1 |
| 25A | 4432787 | Жгут проводов | 1 |
| 25B | 4432788 | Жгут проводов | 1 |
| 25C | 4432789 | Жгут проводов | 1 |
| 27 | M430416 | Винт | 4 |
| 28 | A590104 | Плоская шайба | 8 |
| 29 | A590904 | Пружинная шайба | 4 |
| 31 | M500403 | Гайка | 4 |
| 32 | 4190263 | Зажим | 3 |
| 33 | 4190261 | Зажим | 38 |
| 34 | 4190277 | Зажим | 9 |
| 35 | J021025 | Болт с шайбой | 50 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
