Каталог запчастей HITACHI
Погрузчик ковш 27.0 — HITACHI EX5500

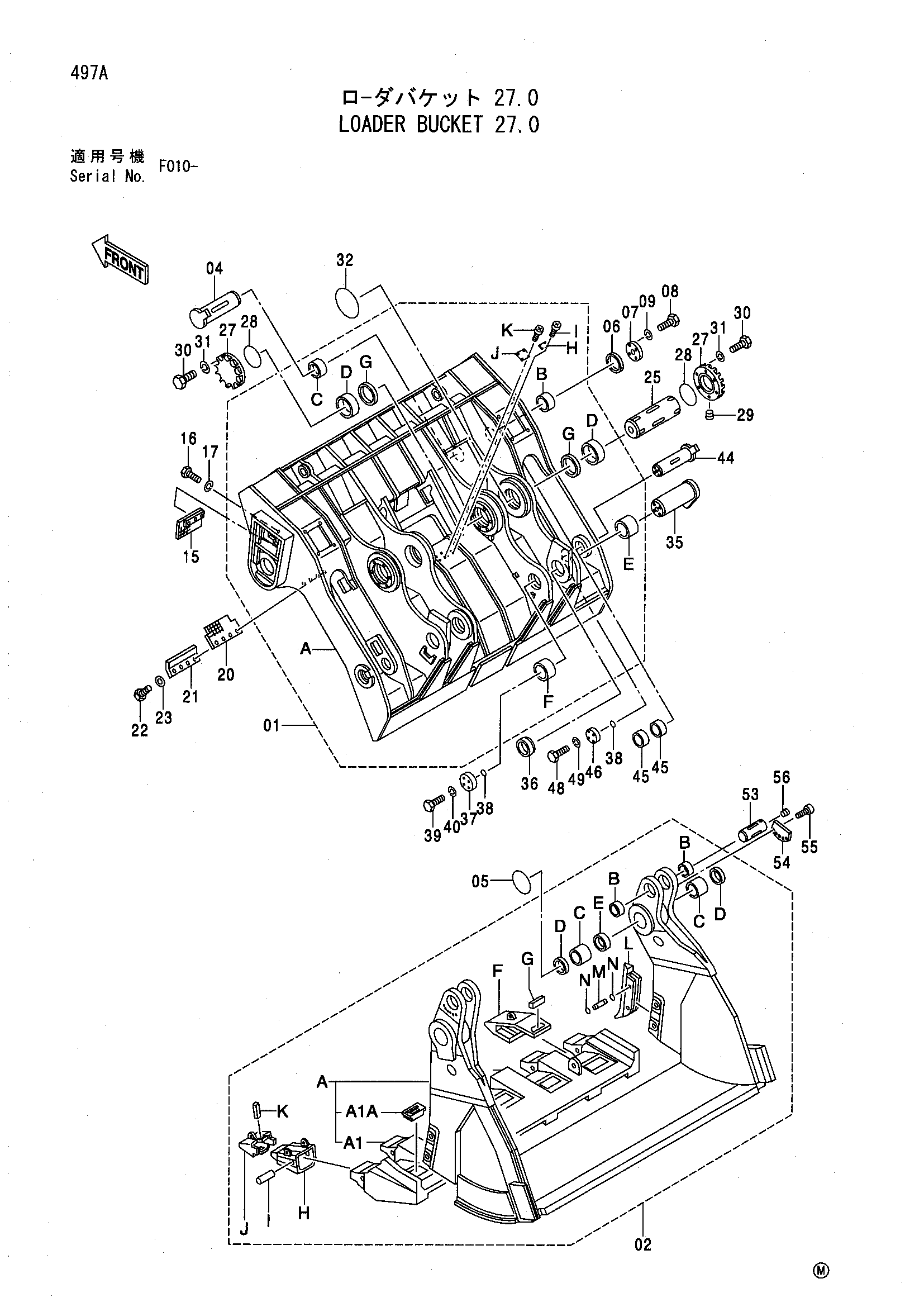

Заводская схема «Погрузчик ковш 27.0» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9170202 | Задний ковш в сборе | 1 |
| 01A | 5005710 | Ковш задний | 1 |
| 01B | 4400649 | Втулка | 2 |
| 01C | 4400651 | Втулка | 2 |
| 01D | 4401022 | Втулка | 4 |
| 01E | 4401730 | Втулка | 2 |
| 01F | 4401731 | Втулка | 2 |
| 01G | 4401726 | Пылезащитное уплотнение | 4 |
| 01I | M492564 | Приводной винт | 4 |
| 01J | 3056204 | Информационная табличка | 1 |
| 01K | M492964 | Приводной винт | 4 |
| 02 | 9200175 | Передний ковш в сборе | 1 |
| 02A | 5007885 | Ковш передний | 1 |
| 02A1 | 4449525 | LIP | 1 |
| 02A1A | 4393588 | Бобышка | 5 |
| 02B | 4401813 | Втулка | 4 |
| 02C | 4400652 | Втулка | 4 |
| 02D | 4153592 | Пылезащитное уплотнение | 4 |
| 02E | 4400643 | Проставка | 2 |
| 02F | 4449528 | Кожух | 5 |
| 02G | 4393589 | Палец | 5 |
| 02H | 4449526 | Адаптер зуба | 6 |
| 02I | 4449527 | Палец | 6 |
| 02J | 4409444 | Коронка зуба | 6 |
| 02K | 4395731 | Палец | 6 |
| 02L | 4395737 | Кожух | 2 |
| 02M | 4395738 | Палец | 4 |
| 02N | 4395739 | Кольцо | 8 |
| 04 | 8072112 | Палец | 2 |
| 05 | 4194028 замена: 4487595 | Уплотнительное кольцо | 2 |
| 05 | 4487595 | Уплотнительное кольцо | 2 |
| 06 | 4400646 | Проставка | 2 |
| 07 | 4400648 | Пластина | 2 |
| 08 | J932455 | Болт | 8 |
| 09 | A590924 | Пружинная шайба | 8 |
| 15 | 9750156 | Резиновая прокладка | 2 |
| 16 | J901670 | Болт | 6 |
| 17 | A590916 | Пружинная шайба | 6 |
| 20 | 4401613 | Резиновая прокладка | 2 |
| 21 | 4401674 | Пластина | 2 |
| 22 | J901230 | Болт | 8 |
| 23 | A590412 | Шайба тонгуед | 8 |
| 25 | 3081213 | Палец | 2 |
| 27 | 3081515 | Крышка | 4 |
| 28 | 994995 | Уплотнительное кольцо | 4 |
| 29 | 94-2011 | Пробка | 2 |
| 30 | J932055 | Болт | 24 |
| 31 | A590920 | Пружинная шайба | 24 |
| 32 | 4414174 замена: 4604347 | Уплотнительное кольцо | 2 |
| 32 | 4604347 | Уплотнительное кольцо | 2 |
| 35 | 8072111 | Палец | 2 |
| 36 | 4194052 | Проставка | 2 |
| 37 | 3082365 | Ограничитель | 2 |
| 38 | 4506416 | Уплотнительное кольцо | 4 |
| 39 | J932455 | Болт | 8 |
| 40 | A590924 | Пружинная шайба | 8 |
| 44 | 8072113 | Палец | 2 |
| 45 | 4400642 | Проставка | 4 |
| 46 | 3082366 | Ограничитель | 2 |
| 48 | J932045 | Болт | 8 |
| 49 | A590920 | Пружинная шайба | 8 |
| 53 | 3082258 | Палец | 2 |
| 54 | 4400650 | Стопорная пластина | 2 |
| 55 | M342765 | Болт с внутренним шестигранником | 10 |
| 56 | 94-2010 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
