Пилотные гидролинии (правый): 3-1 — HITACHI EX5500

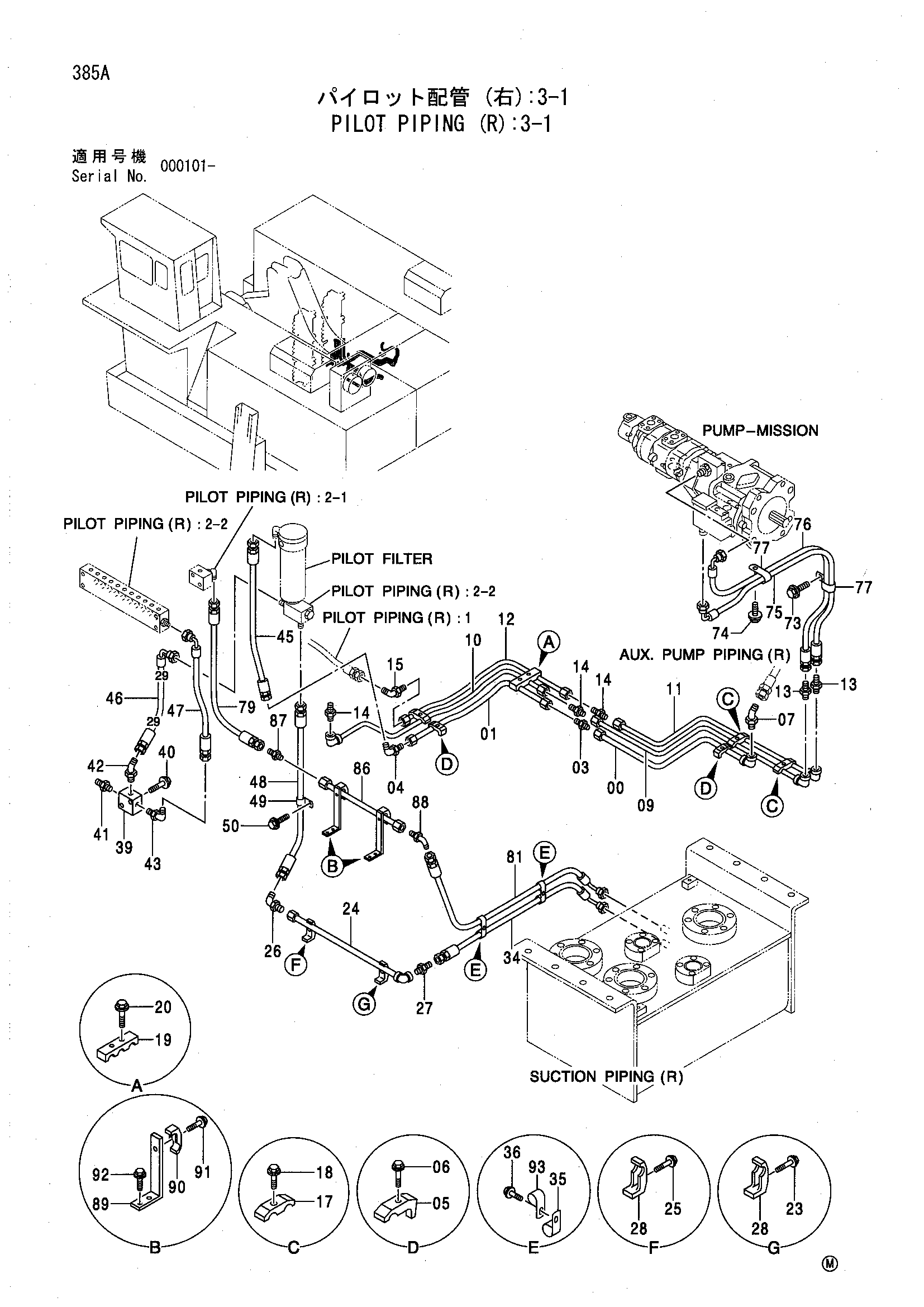

Заводская схема «Пилотные гидролинии (правый): 3-1» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9750272 | Трубка | 1 |
| 01 | 9750273 | Трубка | 1 |
| 03 | 4250084 | Адаптер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4156435 | Угловой штуцер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4053595 | Хомут трубки | 2 |
| 06 | J011255 | Болт с шайбой | 2 |
| 07 | 4317610 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 9750227 | Трубка | 1 |
| 10 | 8072303 | Трубка | 1 |
| 11 | 9750225 | Трубка | 1 |
| 12 | 9750226 | Трубка | 1 |
| 13 | 4200468 | Адаптер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4200466 | Адаптер | 3 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4154671 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4053593 | Хомут трубки | 3 |
| 18 | J011040 | Болт с шайбой | 3 |
| 19 | 4402187 | Хомут | 1 |
| 20 | J011055 | Болт с шайбой | 2 |
| 23 | J011260 | Болт с шайбой | 1 |
| 24 | 9750274 | Трубка | 1 |
| 25 | J011255 | Болт с шайбой | 1 |
| 26 | 4156435 | Угловой штуцер | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | 4250084 | Адаптер | 1 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4053595 | Хомут трубки | 2 |
| 34 | 4402716 | Шланг | 1 |
| 35 | 4192035 | Зажим | 2 |
| 36 | J011020 | Болт с шайбой | 2 |
| 39 | 4402147 | Блок | 1 |
| 40 | J011065 | Болт с шайбой | 2 |
| 41 | 4250084 | Адаптер | 1 |
| 41A | 4506424 | Уплотнительное кольцо | 1 |
| 42 | 4182739 | Угловой штуцер | 1 |
| 42A | 4506424 | Уплотнительное кольцо | 1 |
| 43 | 4353073 | Угловой штуцер | 1 |
| 43A | 4506424 | Уплотнительное кольцо | 1 |
| 45 | 4370171 | Шланг | 1 |
| 46 | 4349501 | Шланг (29) | 1 |
| 47 | 4313424 | Шланг | 1 |
| 48 | 4294085 | Шланг | 1 |
| 49 | 4192035 | Зажим | 1 |
| 50 | J011020 | Болт с шайбой | 1 |
| 73 | J011025 | Болт с шайбой | 1 |
| 74 | J011016 | Болт с шайбой | 1 |
| 75 | 4249348 | Шланг | 1 |
| 76 | 4311060 | Шланг | 1 |
| 77 | 4190292 | Зажим | 2 |
| 79 | 4305008 | Шланг | 1 |
| 81 | 4292787 | Шланг | 1 |
| 86 | 9752162 | Трубка | 1 |
| 87 | 4210361 | Адаптер | 1 |
| 87A | 4506418 | Уплотнительное кольцо | 1 |
| 88 | 4154672 | Угловой штуцер | 1 |
| 88A | 4506418 | Уплотнительное кольцо | 1 |
| 89 | 4415515 | Кронштейн | 2 |
| 90 | 4053594 | Хомут трубки | 2 |
| 91 | J011045 | Болт с шайбой | 2 |
| 92 | J011030 | Болт с шайбой | 4 |
| 93 | 4190263 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
