Масляный радиатор трубопроводы — HITACHI EX5500

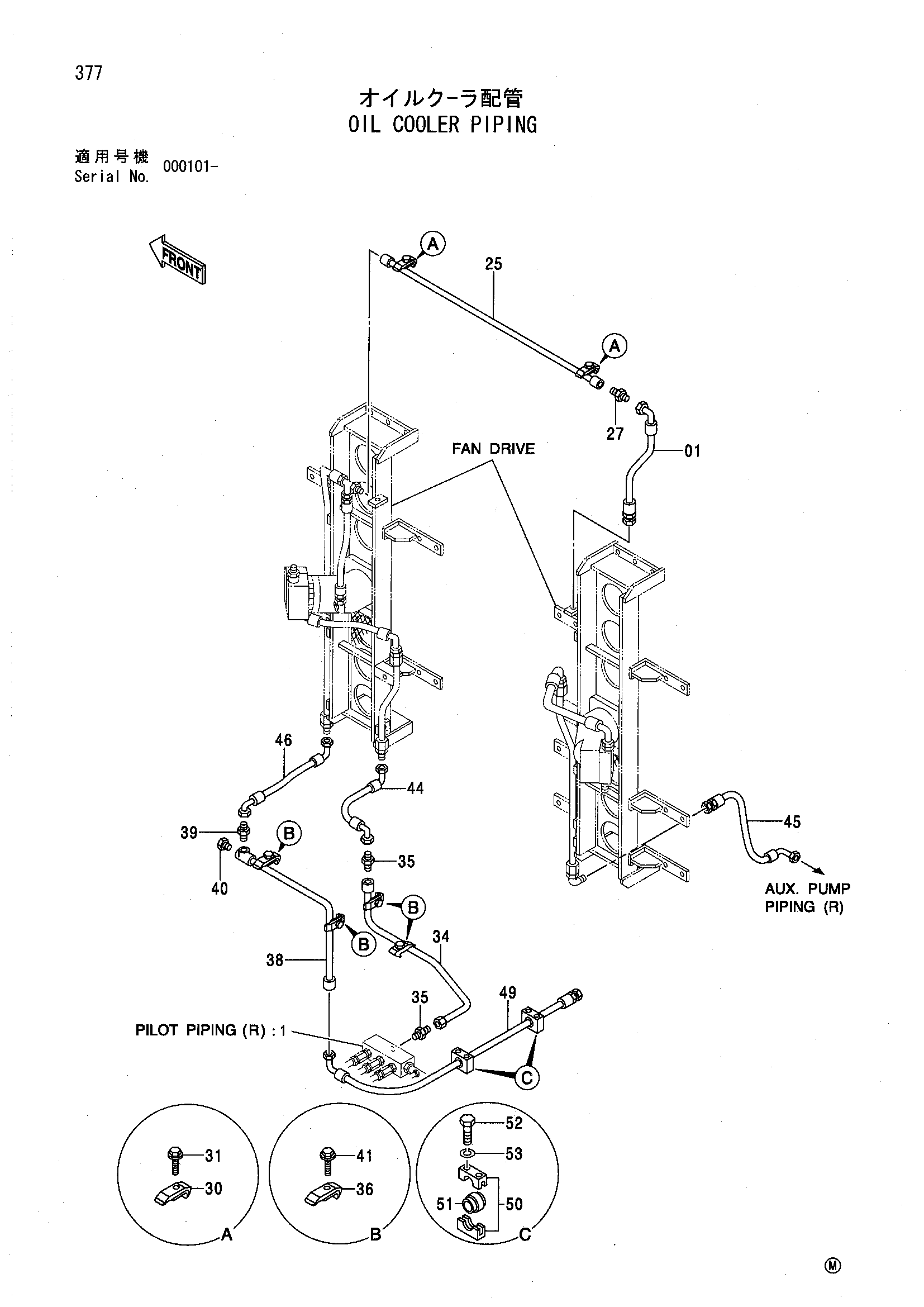

Заводская схема «Масляный радиатор трубопроводы» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4402702 | Шланг | 1 |
| 25 | 9750298 | Трубка | 1 |
| 27 | 4210361 | Адаптер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4210361 | Адаптер | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4053594 | Хомут трубки | 2 |
| 31 | J011045 | Болт с шайбой | 2 |
| 34 | 8072351 | Трубка | 1 |
| 35 | 4250084 | Адаптер | 2 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4053595 | Хомут трубки | 4 |
| 38 | 9750282 | Трубка | 1 |
| 39 | 4317612 | Адаптер | 1 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | 4174542 | Пробка | 1 |
| 40A | 4506424 | Уплотнительное кольцо | 1 |
| 41 | J011255 | Болт с шайбой | 4 |
| 44 | 4402724 | Шланг | 1 |
| 45 | 4402718 | Шланг | 1 |
| 46 | 4402730 | Шланг | 1 |
| 49 | 4357477 | Шланг | 1 |
| 50 | 4189932 | Хомут | 2 |
| 51 | 4407307 | Втулка | 2 |
| 52 | J901000 | Болт | 4 |
| 53 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
