Гидроцилиндр стрелы <экскаватор> — HITACHI EX5500

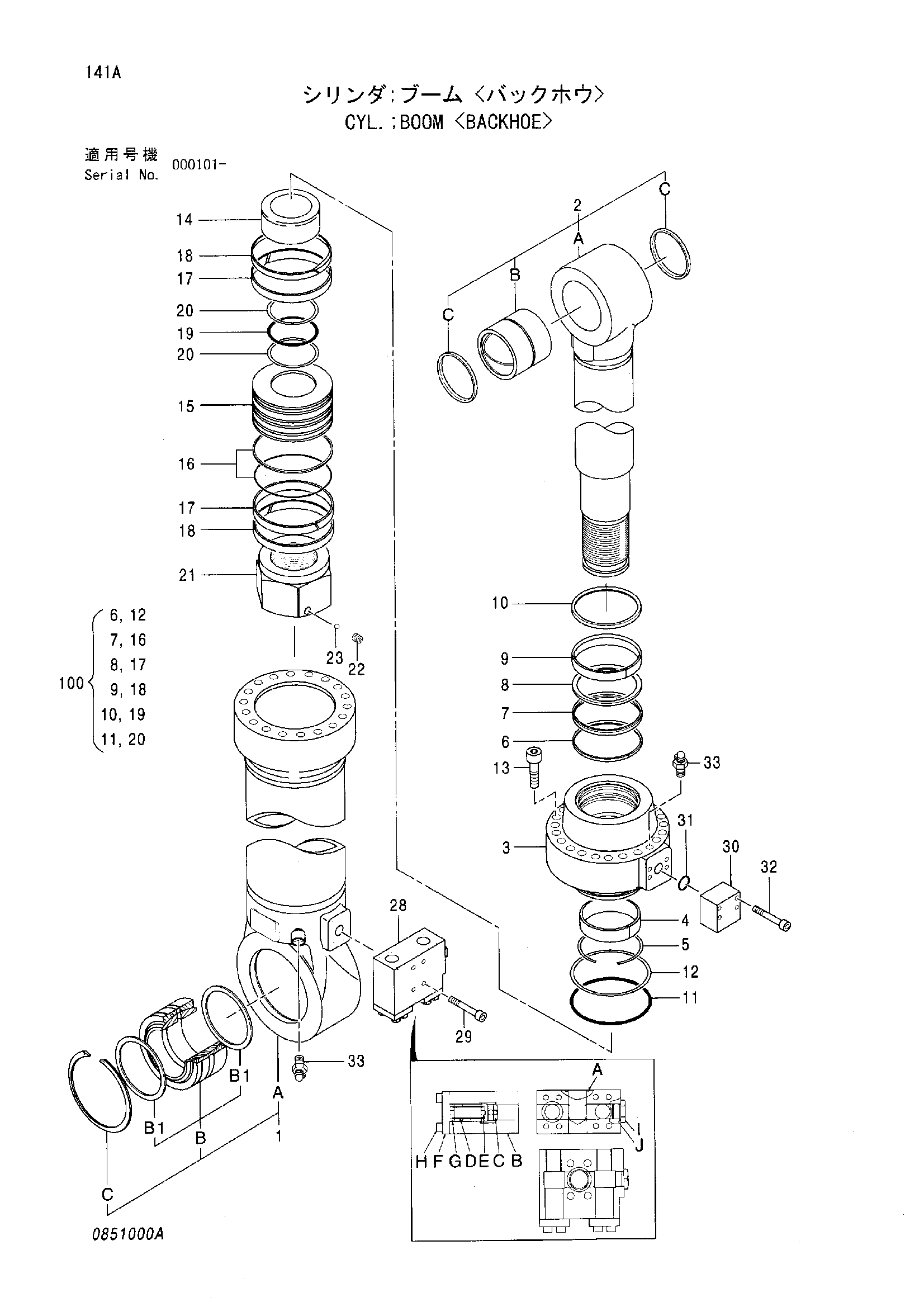

Заводская схема «Гидроцилиндр стрелы <экскаватор>» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4425741 | Гидроцилиндр стрелы | 1 | |
| 1 | 4422496 | Труба гидроцилиндра в сборе | 1 |
| 1A | 4422495 | Труба гидроцилиндра | 1 |
| 1B | 0725501 | Подшипник. спх.рол. | 1 |
| 1B1 | 4423146 | Уплотнение | 2 |
| 1C | 0725502 | Стопорное кольцо | 1 |
| 2 | 4422498 | Шток поршня в сборе | 1 |
| 2A | 4422497 | Шток поршня | 1 |
| 2B | 0725503 | Втулка пальца | 1 |
| 2C | 0725504 | Грязесъёмное кольцо | 2 |
| 3 | 0742801 | Головка гидроцилиндра | 1 |
| 4 | 0725506 | Втулка | 1 |
| 5 | 0725507 | Стопорное кольцо | 1 |
| 6 | 0725508 | Кольцо | 1 |
| 7 | 0725509 | U-образная манжета | 1 |
| 8 | 0725510 | Опорное кольцо | 1 |
| 9 | 0725511 | Направляющее кольцо | 1 |
| 10 | 0725512 | Грязесъёмное кольцо | 1 |
| 11 | 0725513 | Уплотнительное кольцо | 1 |
| 12 | 0725514 | Опорное кольцо | 1 |
| 13 | 0725515 | Болт с внутренним шестигранником | 23 |
| 14 | 0742802 | Амортизирующий подшипник | 1 |
| 15 | 0725701 | Поршень | 1 |
| 16 | 0725517 | Уплотнительное кольцо | 1 |
| 17 | 0725518 | Направляющее кольцо | 2 |
| 18 | 0725519 | Направляющее кольцо | 2 |
| 19 | 0725520 | Уплотнительное кольцо | 1 |
| 20 | 0725521 | Опорное кольцо | 2 |
| 21 | 0725522 | Гайка | 1 |
| 22 | 0725523 | Установочный винт | 1 |
| 23 | 0436405 | Стальной шарик | 1 |
| 28 | 0742803 | Клапан словретур | 1 |
| 28A | 0851001 | Уплотнительное кольцо | 1 |
| 28B | 0851002 | Корпус | 1 |
| 28C | 4617524 | Клапан словретурн | 2 |
| 28D | 0336312 | Пружина | 2 |
| 28E | 0336313 | Направляющая пружины | 4 |
| 28F | 0336314 | Пробка | 2 |
| 28G | 4123514 | Уплотнительное кольцо | 2 |
| 28H | 0336315 | Болт с внутренним шестигранником | 8 |
| 28I | 0317227 | Пробка | 1 |
| 28J | 0317230 | Уплотнительное кольцо | 1 |
| 29 | 0725525 | Болт с внутренним шестигранником | 4 |
| 30 | 0317225 | Соединение | 1 |
| 31 | 0317224 | Уплотнительное кольцо | 1 |
| 32 | 0317226 | Болт с внутренним шестигранником | 4 |
| 33 | 0643016 | Воздушный клапан | 2 |
| 100 | 4411617 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
