Гидроцилиндр. подъём — HITACHI EX5500

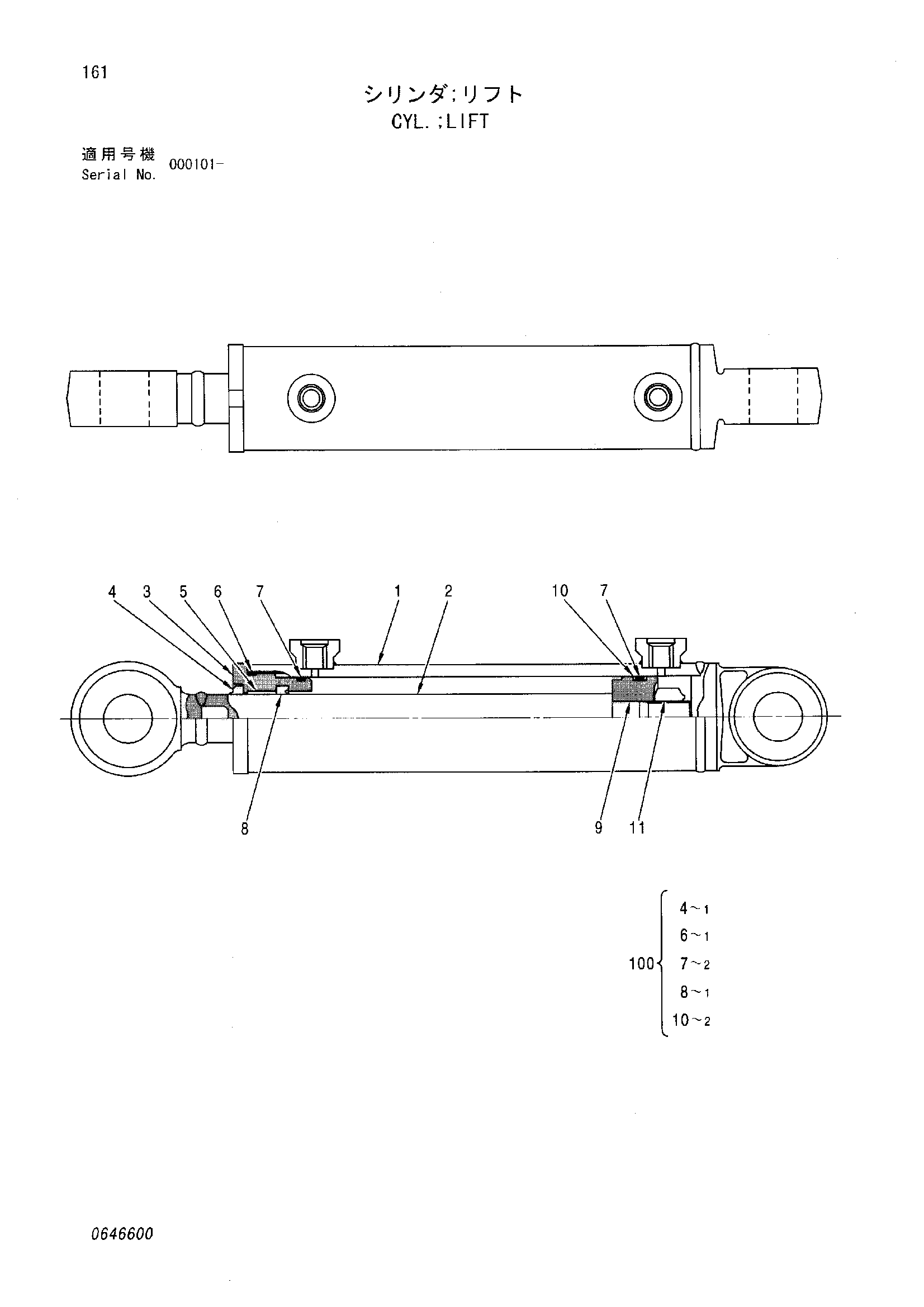

Заводская схема «Гидроцилиндр. подъём» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4192430 | Гидроцилиндр. подъём | 1 | |
| 1 | 0646601 | Труба гидроцилиндра | 1 |
| 2 | 0646602 | Шток поршня | 1 |
| 3 | 0646603 | Головка гидроцилиндра | 1 |
| 4 | 0646604 | Грязесъёмное кольцо | 1 |
| 5 | 0646605 | Втулка | 1 |
| 6 | 0646606 | Уплотнительное кольцо | 1 |
| 7 | 4506935 | Уплотнительное кольцо | 2 |
| 8 | 0646607 | U-образная манжета | 1 |
| 9 | 0646608 | Поршень | 1 |
| 10 | 0176103 | Опорное кольцо | 2 |
| 11 | 0646609 | U-образная гайка | 1 |
| 100 | 4355163 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
