Обратные трубопроводы (центральный): 1-3 — HITACHI EX5500

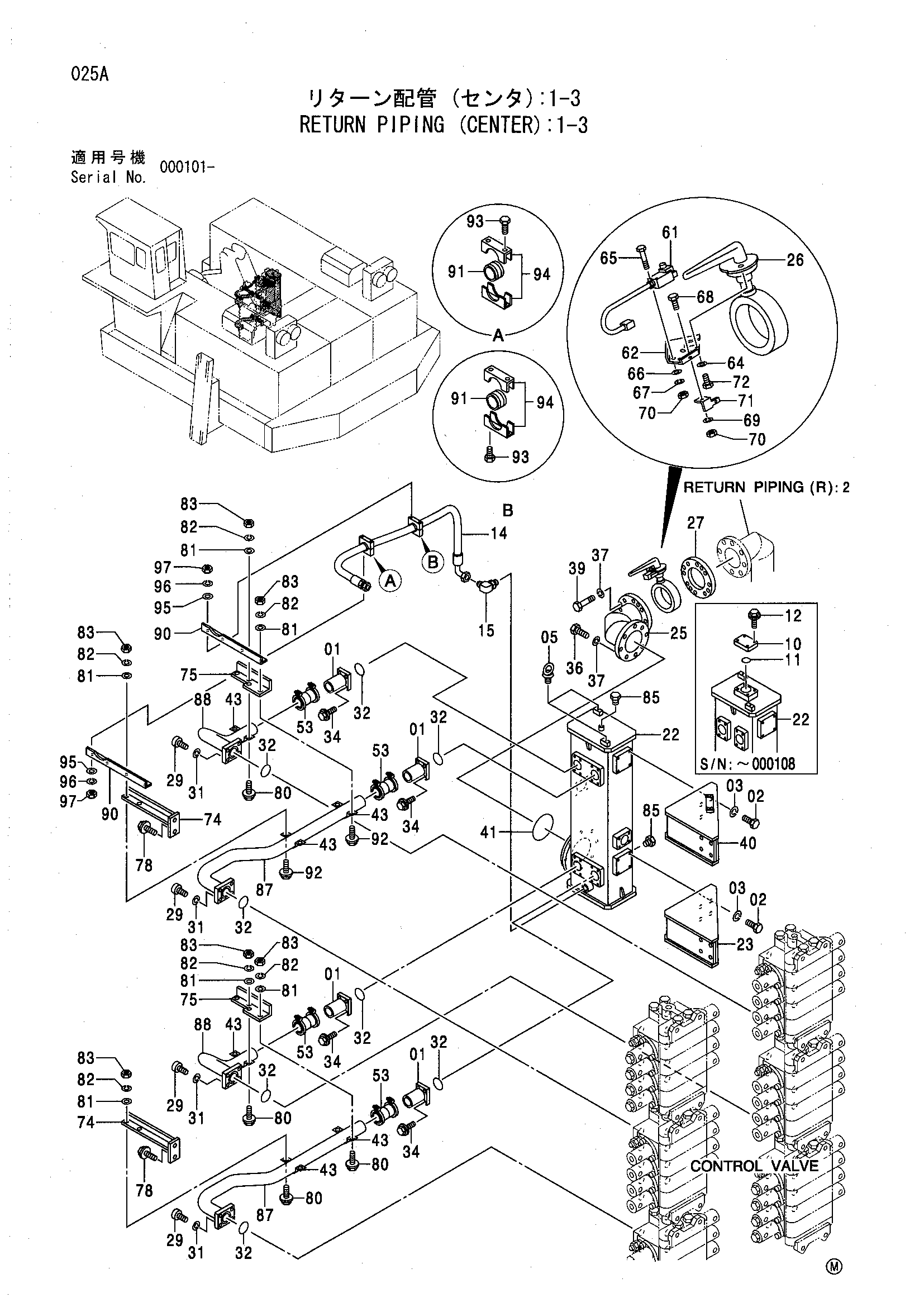

Заводская схема «Обратные трубопроводы (центральный): 1-3» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9749625	Трубка	4
02	J901440	Болт	16
03	A590914	Пружинная шайба	16
05	960821	Болт проушина	2
10	4429708	Фланец	1
11	A810075	Уплотнительное кольцо	1
12	J011240	Болт с шайбой	4
14	4429730	Шланг	1
15	4169593	Угловой штуцер	1
15A	970860	Уплотнительное кольцо	1
22	6018839 замена: 6023026	Коллектор	1
22	6023026 замена: 6023083	Коллектор	1
22	6023026 замена: 4403542	Коллектор	1
22	6023026 замена: 4153541	Коллектор	1
22	6023026 замена: J901240	Коллектор	1
22	6023026 замена: A590912	Коллектор	1
22	6023083	Коллектор	1
23	8078351 замена: 8078351	Кронштейн	1
23	8078351	Кронштейн	1
23	8078351	Кронштейн	1
23	8078351	Кронштейн	1
23	8078351	Кронштейн	1
25	8078384	Трубка	1
26	4399574	Клапан	1
27	4398069	Фланец	1
29	M341445	Болт с внутренним шестигранником	16
31	A590914	Пружинная шайба	16
32	A810075	Уплотнительное кольцо	8
34	J011240	Болт с шайбой	16
36	J922055	Болт	8
37	J257220	Пружинная шайба	12
39	J922002	Болт	4
40	8078351	Кронштейн	1
40	8078351	Кронштейн	1
40	8099149	Кронштейн	1
40	8099149	Кронштейн	1
40	8099149	Кронштейн	1
41	A810190	Уплотнительное кольцо	1
43	4000909	Хомут трубки	6
53	4071215	Муфта	4
61	4298612	Выключатель концевой	1
62	3082529	Кронштейн	1
64	A590110	Плоская шайба	2
65	J900616	Болт	4
66	A590106	Плоская шайба	4
67	A590906	Пружинная шайба	4
68	J901020	Болт	1
69	A590910	Пружинная шайба	1
70	J950010	Гайка	1
71	4336875	Кронштейн	1
72	J901040	Болт	2
74	8072643	Кронштейн	2
75	4403287	Кронштейн	2
78	J031030	Болт с шайбой	4
80	J901030	Болт	10
81	J217083	Шайба	12
82	A590910	Пружинная шайба	12
83	J950010	Гайка	12
85	4093624	Пробка	2
85A	957366	Уплотнительное кольцо	1
87	8075094	Трубка	2
88	8075095	Трубка	2
90	4439288	Кронштейн	2
91	4439547	Втулка	2
92	J901035	Болт	4
93	J901004	Болт	4
94	4186032	Хомут	2
95	A590110	Плоская шайба	4
96	A590910	Пружинная шайба	4
97	J950010	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
