Пилотные гидролинии (центральный): 2-2 — HITACHI EX5500

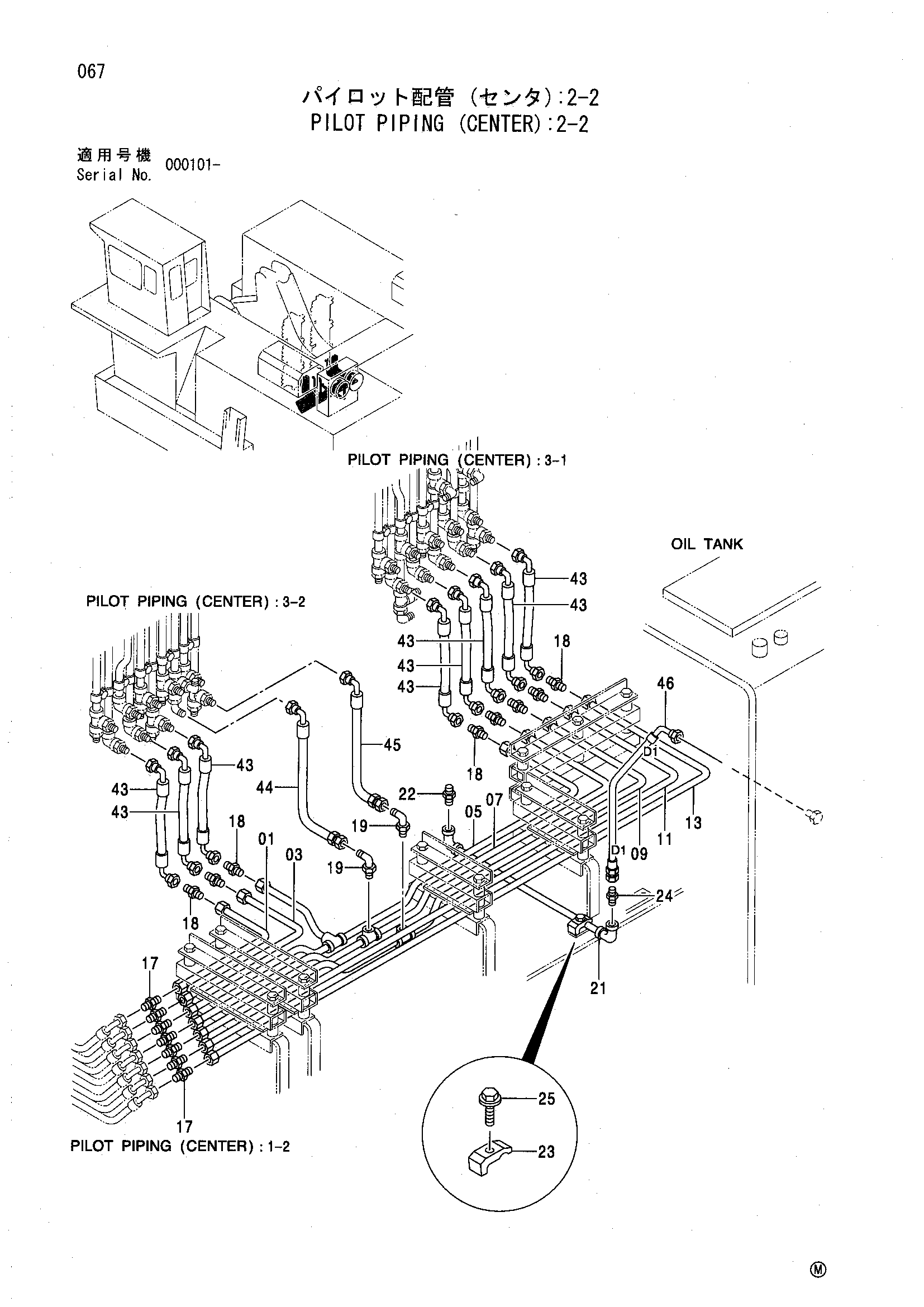

Заводская схема «Пилотные гидролинии (центральный): 2-2» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9749784 | Трубка | 1 |
| 03 | 9749786 | Трубка | 1 |
| 05 | 8071732 | Трубка | 1 |
| 07 | 8071734 | Трубка | 1 |
| 09 | 8071736 | Трубка | 1 |
| 11 | 8071738 | Трубка | 1 |
| 13 | 8071740 | Трубка | 1 |
| 17 | 4210361 | Адаптер | 7 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4200466 | Адаптер | 8 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4154671 | Угловой штуцер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 9749948 | Трубка | 1 |
| 22 | 4200466 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4138227 | Хомут трубки | 2 |
| 24 | 4221290 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | J011040 | Болт с шайбой | 2 |
| 43 | 4402772 | Шланг | 8 |
| 44 | 4259665 | Шланг | 1 |
| 45 | 4327461 | Шланг | 1 |
| 46 | 4296710 | Шланг (D1) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
