Стрела <экскаватор> — HITACHI EX5500

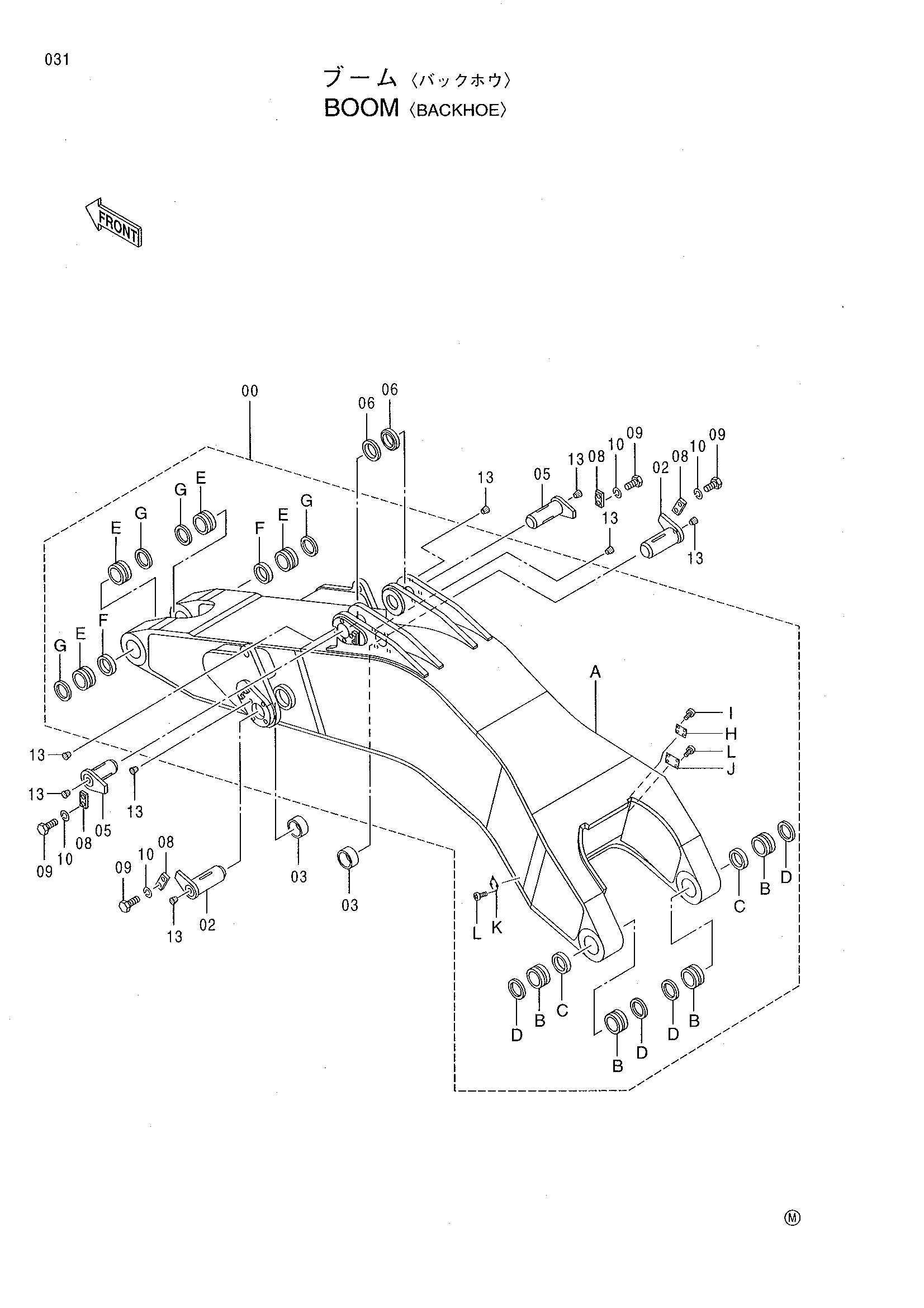

Заводская схема «Стрела <экскаватор>» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9179955 | Стрела в сборе | 1 |
| 00B | 3082141 | Втулка | 4 |
| 00C | 4400645 | Проставка | 2 |
| 00D | 4402095 | Пылезащитное уплотнение | 4 |
| 00E | 3082142 | Втулка | 4 |
| 00F | 4400644 | Проставка | 2 |
| 00G | 4401726 | Пылезащитное уплотнение | 4 |
| 00I | M492564 | Приводной винт | 4 |
| 00J | 3086120 | Информационная табличка | 1 |
| 00K | 3086121 | Информационная табличка | 1 |
| 00L | M492964 | Приводной винт | 8 |
| 02 | 8072107 | Палец | 2 |
| 03 | 4400639 | Проставка | 2 |
| 05 | 8075915 | Палец | 2 |
| 06 | 4417985 | Проставка | 2 |
| 08 | 4400647 | Пластина | 4 |
| 09 | J932460 | Болт | 8 |
| 10 | A590924 | Пружинная шайба | 8 |
| 13 | 425176 | Пробка | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
