Аккумулятор — HITACHI EX5500

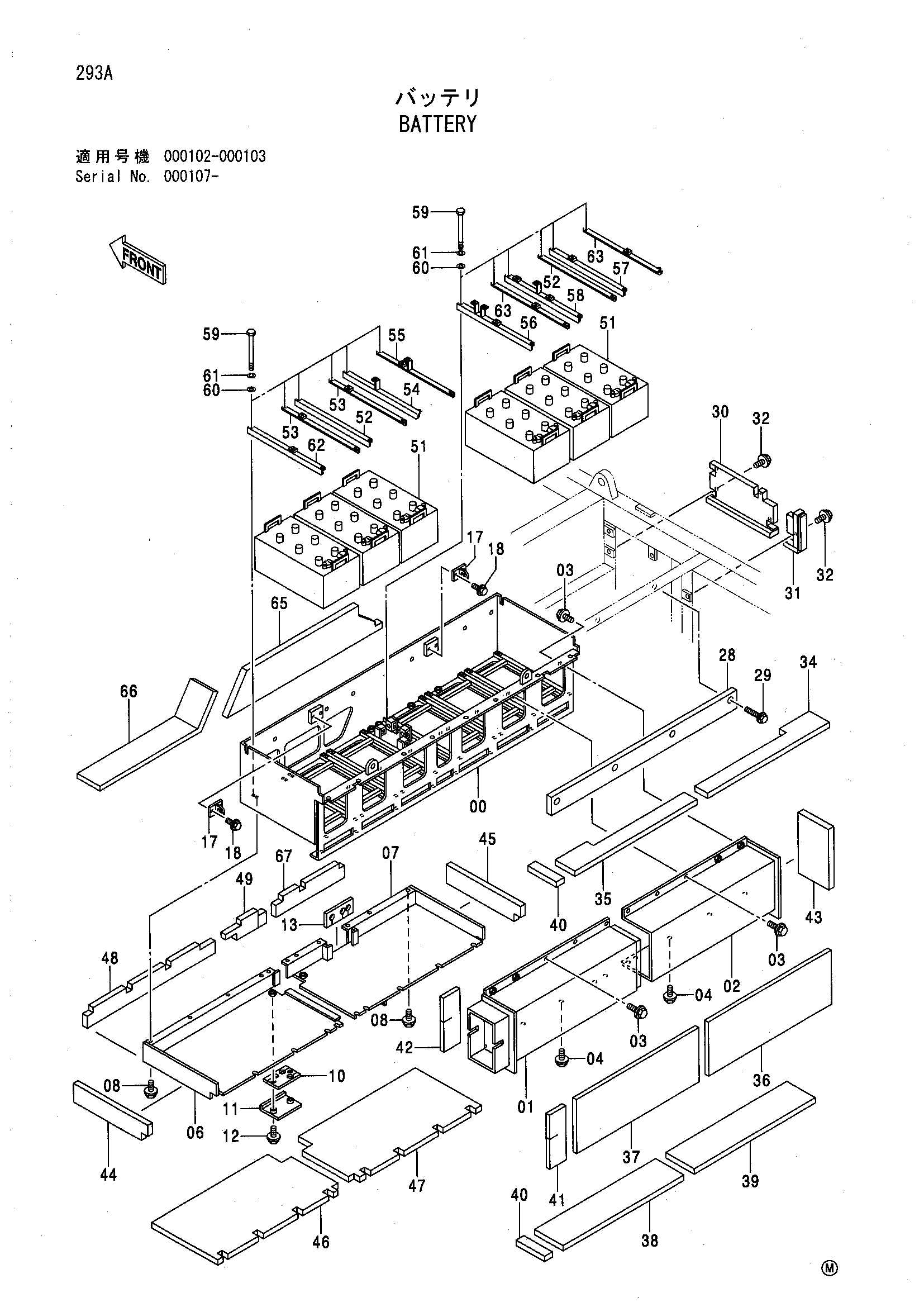

Заводская схема «Аккумулятор» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6019678	Короб аккумулятор	1
01	7039517	Крышка	1
02	7039512	Крышка	1
03	J031035	Болт с шайбой	10
04	J031040	Болт с шайбой	10
06	7039513	Крышка	1
07	7039515	Крышка	1
08	J031040	Болт с шайбой	11
10	4446606	Резиновая прокладка	1
11	9755889	Крышка	1
12	J021040	Болт с шайбой	2
13	4446608	Резиновая прокладка	3
17	9755902	Крюк	2
18	J011025	Болт с шайбой	4
28	9755903	Крышка	1
29	J031025	Болт с шайбой	4
30	8082379	Крышка	1
31	8082378	Крышка	1
32	J031025	Болт с шайбой	5
34	4446744	Резиновая прокладка	1
35	4446745	Резиновая прокладка	1
36	4446746	Резиновая прокладка	1
37	4446747	Резиновая прокладка	1
38	4446748	Резиновая прокладка	1
39	4446749	Резиновая прокладка	1
40	4446750	Резиновая прокладка	2
41	4446751	Резиновая прокладка	1
42	4446752	Резиновая прокладка	1
43	4446753	Резиновая прокладка	1
44	4446754	Резиновая прокладка	1
45	4446762	Резиновая прокладка	1
46	4446755	Резиновая прокладка	1
47	4446756	Резиновая прокладка	1
48	4446757	Резиновая прокладка	1
49	4446758	Резиновая прокладка	1
51	4354442	Аккумулятор	6
52	4356550	Держатель	2
53	8071766	Держатель	2
54	8071767	Держатель	1
55	8071768	Держатель	1
56	8071769	Держатель	1
57	8071770	Держатель	1
58	8071771	Держатель	1
59	4314067	Болт	24
60	A590110	Плоская шайба	24
61	A590910	Пружинная шайба	24
62	8073685	Держатель	1
63	8073686	Держатель	2
65	4446760	Резиновая прокладка	1
66	4446761	Резиновая прокладка	1
67	4446759	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
