Впускной и выпускной устройство — HITACHI EX5500

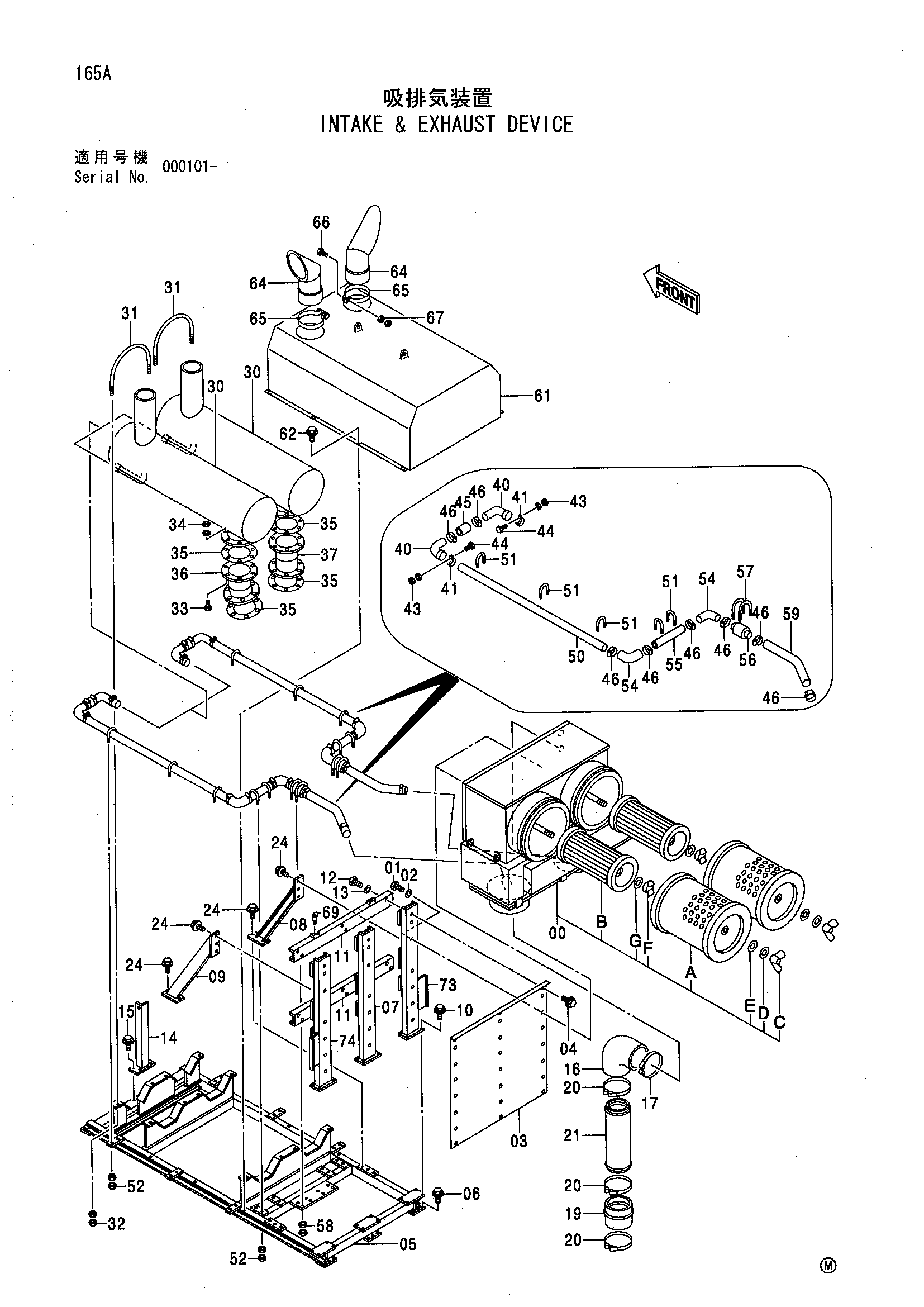

Заводская схема «Впускной и выпускной устройство» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4390228 замена: 4423341	Фильтр воздушный	1
00	4423341	Фильтр воздушный	1
00A	4331923	Элемент наружный	2
00B	4331920	Елемет внутренний	2
00C	4626014	Гайка	2
00D	4626006	Прокладка	2
00E	4626013	Зажим	2
00F	4626011	Гайка	2
00G	4626012	Палец	2
01	4305422	Болт	18
02	A590916	Пружинная шайба	18
03	3081975	Крышка	1
04	J011225	Болт с шайбой	3
05	7034429	Кронштейн	1
06	J011225 замена: J021225	Болт с шайбой	15
06	J021225	Болт с шайбой	15
07	8071929	Опора	1
08	8071930	Опора	1
09	8071931	Опора	1
10	J011225	Болт с шайбой	12
11	8071963	Опора	2
12	J901640	Болт	12
13	A590916	Пружинная шайба	12
14	9749824	Опора	1
15	J011230	Болт с шайбой	4
16	4342883	Резиновый шланг	2
17	4282501	Хомут шланга	2
19	4106891	Резиновый шланг	2
20	4282499	Хомут шланга	6
21	9750219	Трубка	2
24	J021225	Болт с шайбой	12
30	4390259	Глушитель	2
31	4369986	U-образный болт	6
32	M520012	Гайка	24
33	J901055	Болт	16
34	J950010	Гайка	32
35	4348845	Прокладка	4
36	8062276	Трубка	1
37	8062314	Трубка	1
40	4379106	Трубка	4
41	4379097	Лента	4
43	J950008	Гайка	8
44	J900835	Болт	4
45	4379126	Шланг	2
46	4504199	Хомут шланга	16
50	4400276	Трубка	2
51	4120351	U-образный болт	10
52	J952010	Гайка	40
54	4377259	Угловой штуцер	4
55	4400277	Трубка	2
56	4377257	Обратный клапан	2
57	4178143	U-образный болт	4
58	J950010	Гайка	16
59	4371896	Шланг	2
61	7034435	Крышка	1
62	J011016	Болт с шайбой	8
64	8037942	Выпускная труба	2
65	3013865	Лента	2
66	J901265	Болт	2
67	M520012	Гайка	4
69	960821	Болт проушина	2
73	7037149	Опора	1
74	7037150	Опора	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
