Пол (нижний): 1 — HITACHI EX5500

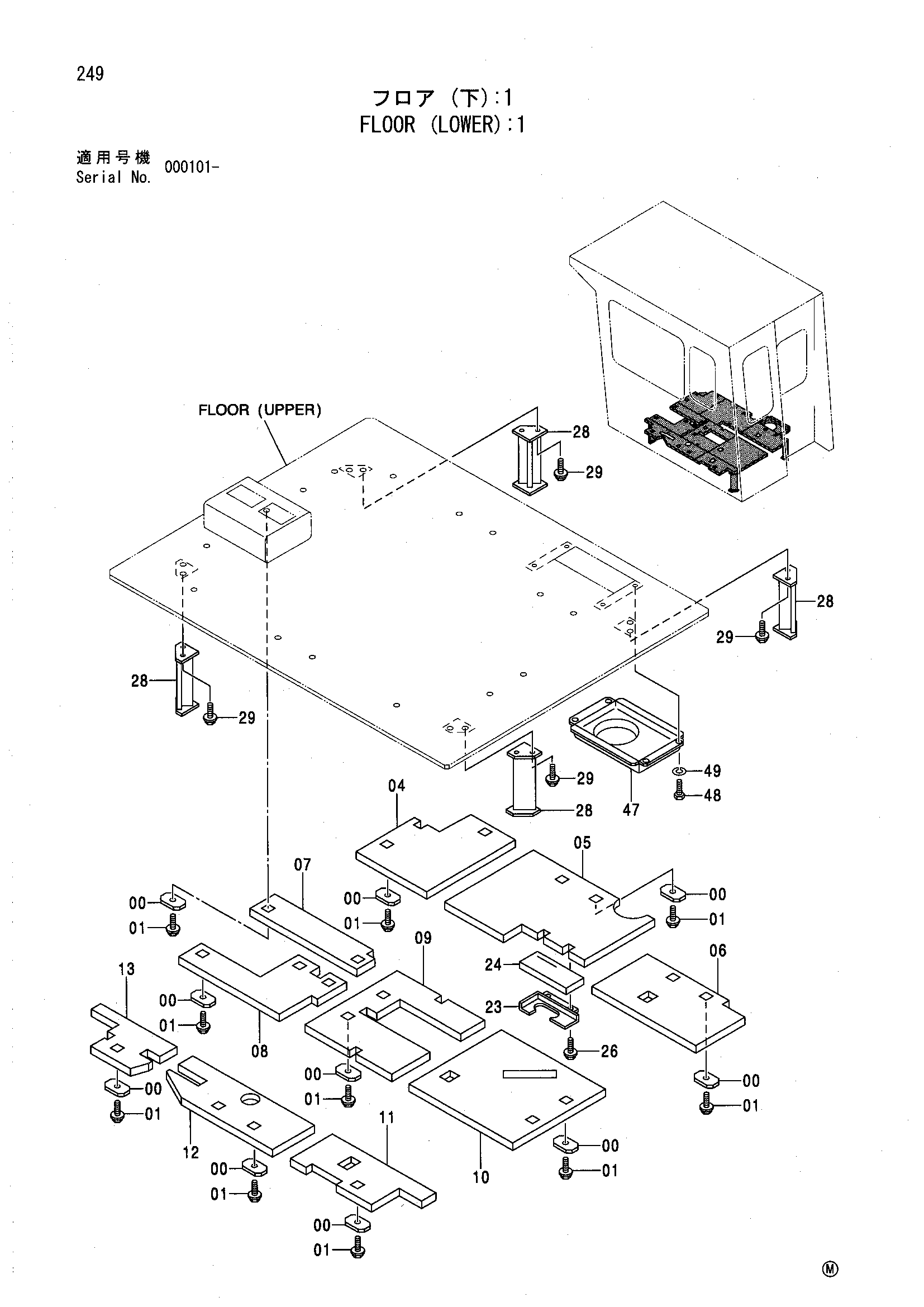

Заводская схема «Пол (нижний): 1» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4342861 | Пластина | 20 |
| 01 | J011025 | Болт с шайбой | 20 |
| 04 | 4358198 | Стекловата | 1 |
| 05 | 4358199 | Стекловата | 1 |
| 06 | 4358200 | Стекловата | 1 |
| 07 | 4358201 | Стекловата | 1 |
| 08 | 4358202 | Стекловата | 1 |
| 09 | 4358203 | Стекловата | 1 |
| 10 | 4358204 | Стекловата | 1 |
| 11 | 4358205 | Стекловата | 1 |
| 12 | 4358206 | Стекловата | 1 |
| 13 | 4358207 | Стекловата | 1 |
| 23 | 8061041 | Кронштейн | 1 |
| 24 | 4344435 | Резиновая прокладка | 1 |
| 26 | J011025 | Болт с шайбой | 2 |
| 28 | 8057853 | Кронштейн | 4 |
| 29 | J021035 | Болт с шайбой | 8 |
| 47 | 8064015 | Воздуховод | 1 |
| 48 | J901016 | Болт | 4 |
| 49 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
