Трубопроводы системы смазки (опорно-поворотное устройство): 2 — HITACHI EX5500

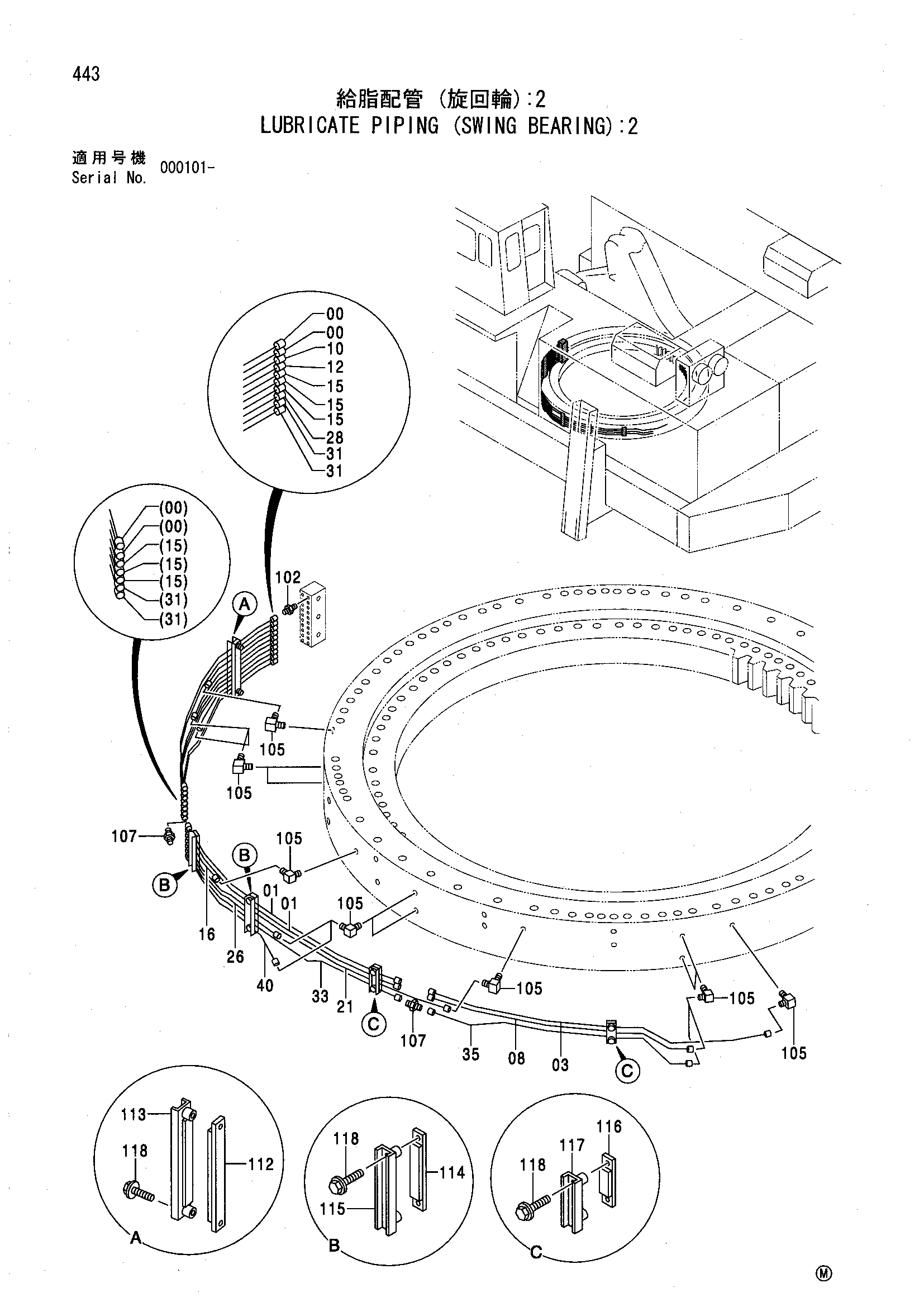

Заводская схема «Трубопроводы системы смазки (опорно-поворотное устройство): 2» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3082294 | Трубка (рлаб1) | 2 |
| 01 | 3082295 | Трубка (рлаб2) | 2 |
| 03 | 3082311 | Трубка (LA3) | 1 |
| 08 | 3082312 | Трубка (LB3) | 1 |
| 10 | 4401207 | Трубка (RLC1) | 1 |
| 12 | 4401208 | Трубка (RLD1) | 1 |
| 15 | 3082313 | Трубка (лефг1) | 3 |
| 16 | 4401209 | Трубка (RLE2) | 1 |
| 21 | 3082315 | Трубка (LF2) | 1 |
| 26 | 3082317 | Трубка (LG2) | 1 |
| 28 | 4401210 | Трубка (RLH1) | 1 |
| 31 | 3082318 | Трубка (LIJ1) | 2 |
| 33 | 3082319 | Трубка (LI2) | 1 |
| 35 | 3082320 | Трубка (LI3) | 1 |
| 40 | 3082322 | Трубка (LJ2) | 1 |
| 102 | 4119986 | Адаптер | 20 |
| 105 | 4147587 | Угловой штуцер | 10 |
| 107 | 4099282 | Адаптер | 10 |
| 112 | 9750353 | Хомут | 1 |
| 113 | 9750354 | Хомут | 1 |
| 114 | 9750355 | Хомут | 2 |
| 115 | 9750356 | Хомут | 2 |
| 116 | 9750357 | Хомут | 2 |
| 117 | 9750358 | Хомут | 2 |
| 118 | J011040 | Болт с шайбой | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
