Дренажные трубопроводы — HITACHI EX5500

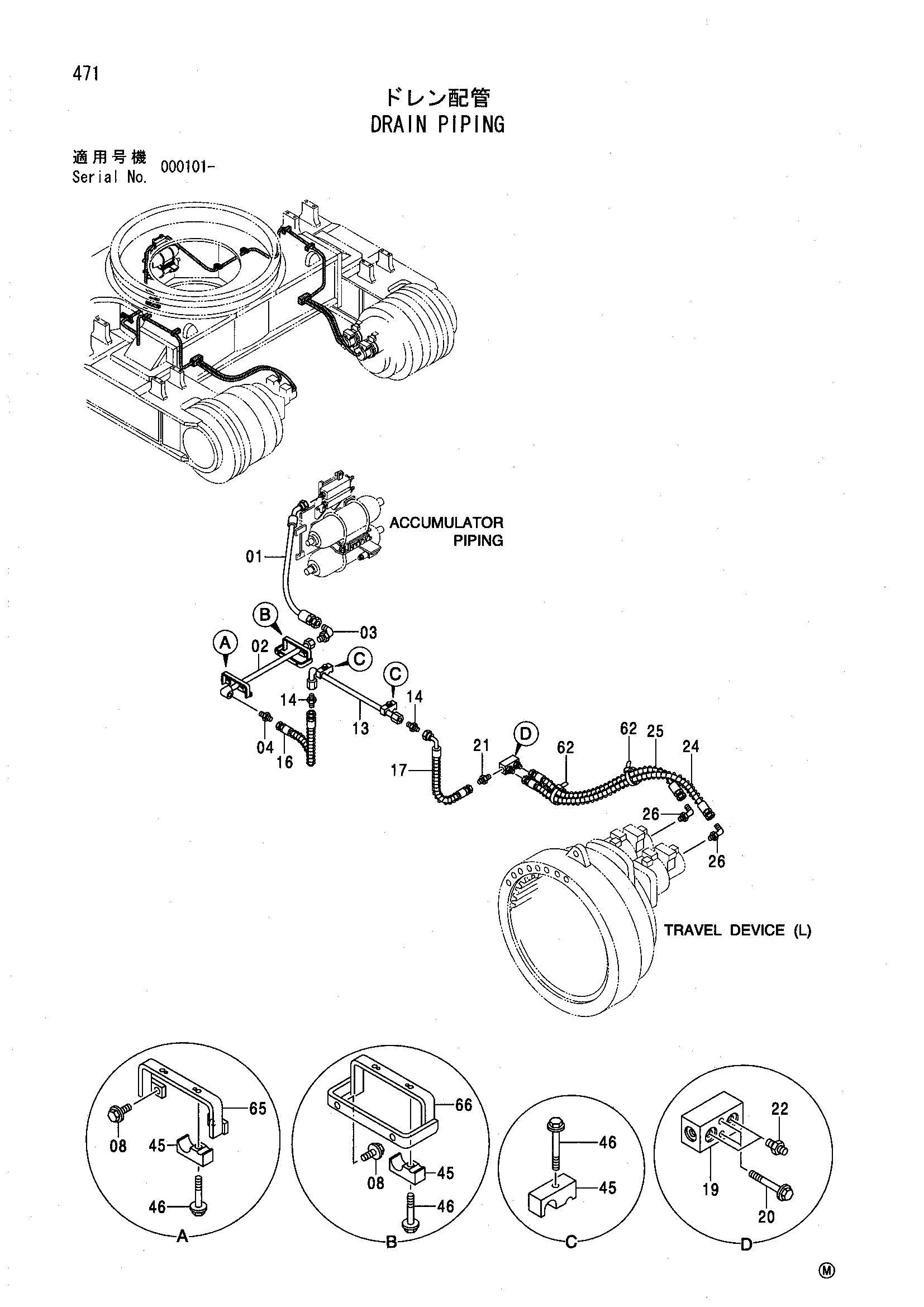

Заводская схема «Дренажные трубопроводы» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4403678 | Шланг | 1 |
| 02 | 9750184 | Трубка | 1 |
| 03 | 4156436 | Угловой штуцер | 1 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4214444 | Адаптер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | J011225 | Болт с шайбой | 4 |
| 13 | 9750187 | Трубка | 1 |
| 14 | 4214444 | Адаптер | 2 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4401945 | Шланг | 1 |
| 17 | 4401946 | Шланг | 1 |
| 19 | 3082394 | Блок | 1 |
| 20 | J011290 | Болт с шайбой | 2 |
| 21 | 4214444 | Адаптер | 1 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 4250084 | Адаптер | 2 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4401948 | Шланг | 1 |
| 25 | 4401947 | Шланг | 1 |
| 26 | 4156435 | Угловой штуцер | 2 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 45 | 4401657 | Хомут | 8 |
| 46 | J011265 | Болт с шайбой | 8 |
| 62 | 4121859 | Ленточный зажим | 4 |
| 65 | 8077117 | Кронштейн | 2 |
| 66 | 8077514 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
