Гидролинии рабочего оборудования: 3<экскаватор> — HITACHI EX5500

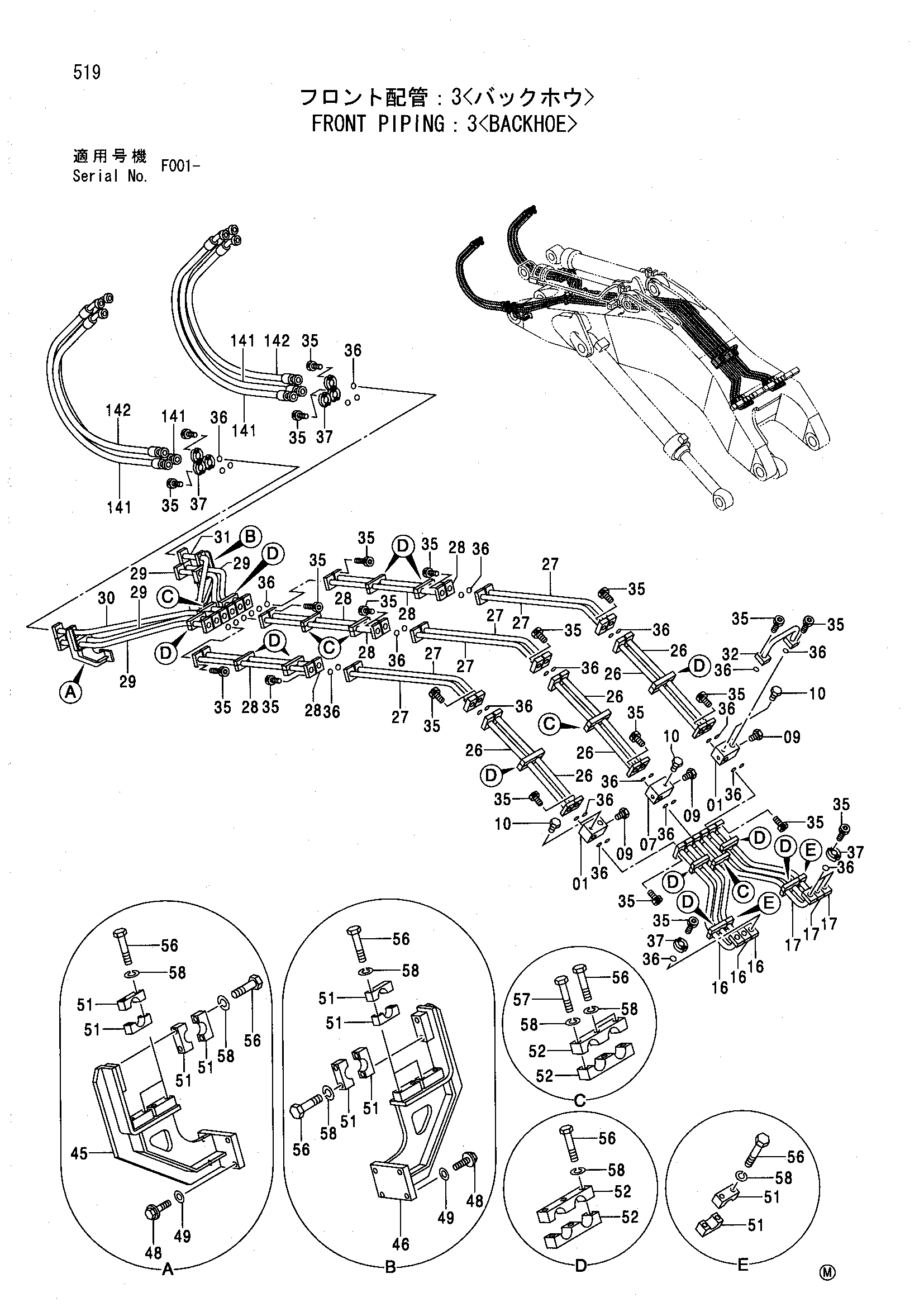

Заводская схема «Гидролинии рабочего оборудования: 3<экскаватор>» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3085998 | Блок | 2 |
| 07 | 3085999 | Блок | 1 |
| 09 | 4154694 | Пробка | 3 |
| 09A | 4037888 | Уплотнительное кольцо | 1 |
| 10 | 4093624 | Пробка | 3 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 8076105 | Трубка | 3 |
| 17 | 8076106 | Трубка | 3 |
| 26 | 8076115 | Трубка | 6 |
| 27 | 8076116 | Трубка | 6 |
| 28 | 8076117 | Трубка | 6 |
| 29 | 8076118 | Трубка | 4 |
| 30 | 8076119 | Трубка | 1 |
| 31 | 8076120 | Трубка | 1 |
| 32 | 8076121 | Трубка | 1 |
| 35 | M342065 | Болт с внутренним шестигранником | 176 |
| 36 | 4510170 | Уплотнительное кольцо | 44 |
| 37 | 4169565 | Разъёмный фланец | 12 |
| 45 | 7036542 | Кронштейн | 1 |
| 46 | 7036543 | Кронштейн | 1 |
| 48 | J011260 | Болт с шайбой | 8 |
| 49 | 4086891 | Шайба | 8 |
| 51 | 4357265 | Хомут трубки | 16 |
| 52 | 4419804 | Хомут трубки | 34 |
| 56 | J901402 | Болт | 57 |
| 57 | J901404 | Болт | 10 |
| 58 | A590914 | Пружинная шайба | 67 |
| 141 | 4460541 | Шланг | 4 |
| 142 | 4460540 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
