Рама (правый) — HITACHI EX5500

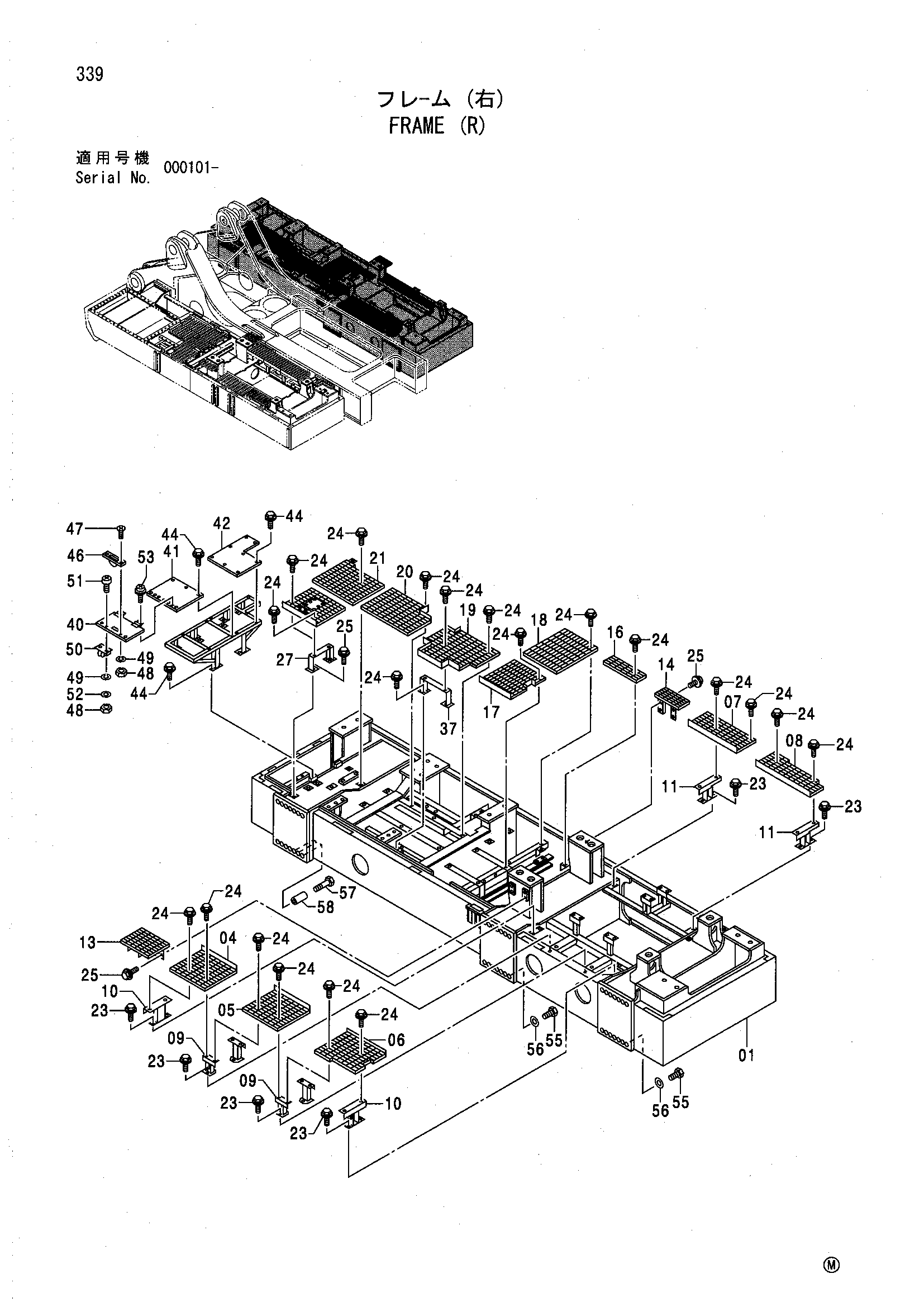

Заводская схема «Рама (правый)» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5006259 | Платформа (правый) | 1 |
| 04 | 7034448 | Ступень | 1 |
| 05 | 7034449 | Ступень | 1 |
| 06 | 7034447 | Ступень | 1 |
| 07 | 8071955 | Ступень | 1 |
| 08 | 8071954 | Ступень | 1 |
| 09 | 8072325 | Кронштейн | 2 |
| 10 | 8072326 | Кронштейн | 2 |
| 11 | 8072327 | Кронштейн | 2 |
| 13 | 8072348 | Ступень | 1 |
| 14 | 8072346 | Ступень | 1 |
| 16 | 9750082 | Ступень | 1 |
| 17 | 7034544 | Ступень | 1 |
| 18 | 7034541 | Ступень | 1 |
| 19 | 7034547 | Ступень | 1 |
| 20 | 8072129 | Ступень | 1 |
| 21 | 8072131 | Ступень | 1 |
| 23 | J021240 | Болт с шайбой | 12 |
| 24 | J031035 | Болт с шайбой | 50 |
| 25 | J021225 | Болт с шайбой | 12 |
| 27 | 8072645 | Кронштейн | 2 |
| 28 | 7034831 | Ступень | 1 |
| 37 | 8074795 | Кронштейн | 1 |
| 39 | 7034741 | Кронштейн | 1 |
| 40 | 8072395 | Крышка | 1 |
| 41 | 8072396 | Крышка | 1 |
| 42 | 3082525 | Крышка | 1 |
| 44 | J031025 | Болт с шайбой | 26 |
| 46 | 4380279 | Рукоятка | 1 |
| 47 | M470410 | Винт | 2 |
| 48 | M500403 | Гайка | 6 |
| 49 | A590904 | Пружинная шайба | 6 |
| 50 | 4372725 | Ограничитель | 2 |
| 51 | M430413 | Винт | 4 |
| 52 | A590104 | Плоская шайба | 4 |
| 53 | J450614 | Винт с шайбой | 4 |
| 55 | J833602 | Болт | 39 |
| 56 | 4114410 | Шайба | 39 |
| 57 | J833618 | Болт | 3 |
| 58 | 4406546 | Проставка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
