Пилотные гидролинии (центральный): 3-2<погрузчик> — HITACHI EX5500

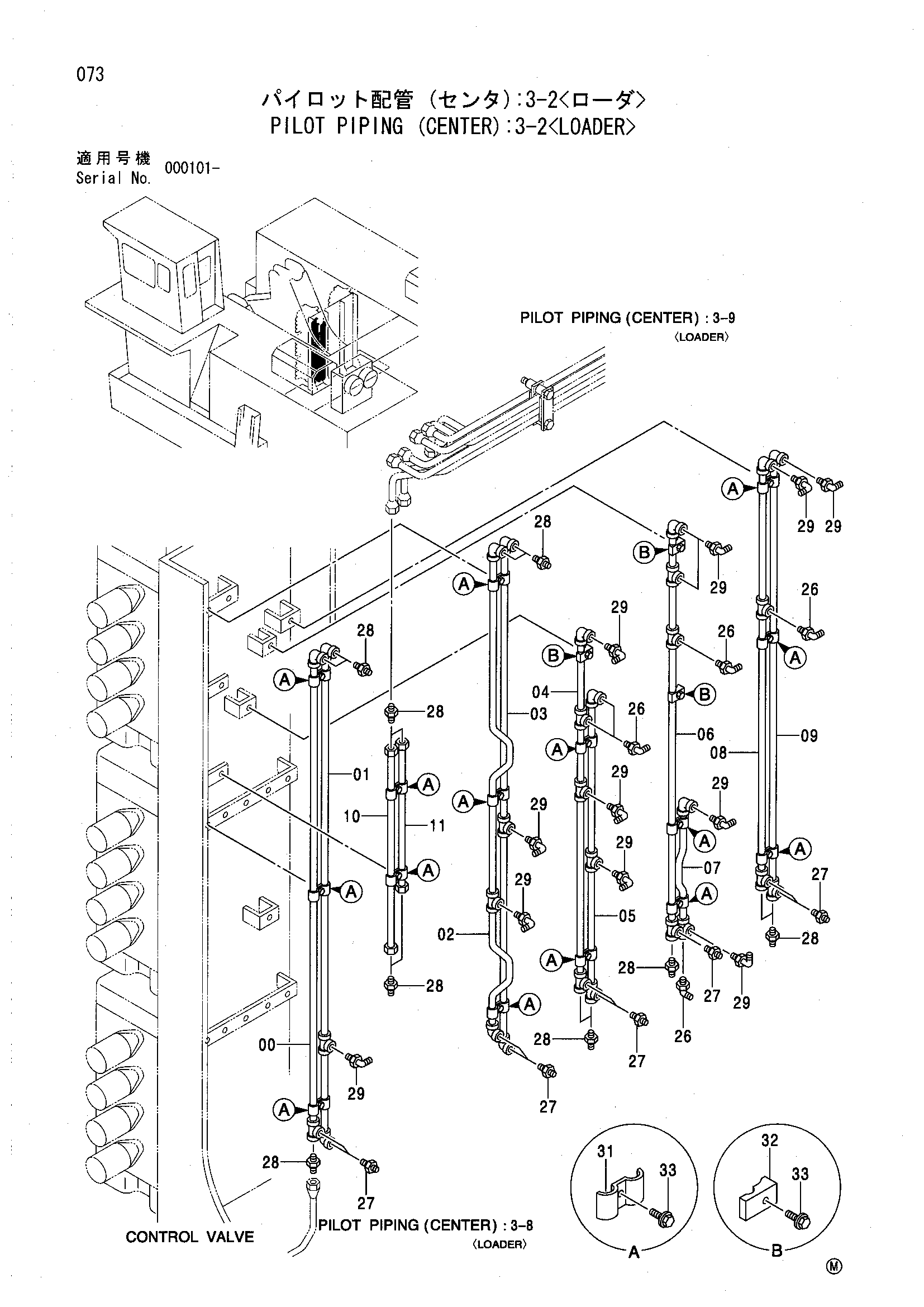

Заводская схема «Пилотные гидролинии (центральный): 3-2<погрузчик>» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9749795 | Трубка | 1 |
| 01 | 8071753 | Трубка | 1 |
| 02 | 8071754 | Трубка | 1 |
| 03 | 8071755 | Трубка | 1 |
| 04 | 8071756 | Трубка | 1 |
| 05 | 8071757 | Трубка | 1 |
| 06 | 8071758 | Трубка | 1 |
| 07 | 9749796 | Трубка | 1 |
| 08 | 8071759 | Трубка | 1 |
| 09 | 9749797 | Трубка | 1 |
| 10 | 9749793 | Трубка | 1 |
| 11 | 9749794 | Трубка | 1 |
| 26 | 4154671 | Угловой штуцер | 5 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4200466 | Адаптер | 9 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4344020 | Адаптер | 14 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4344046 | Угловой штуцер | 12 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4001156 | Хомут трубки | 15 |
| 32 | 4401675 | Хомут | 3 |
| 33 | J011035 | Болт с шайбой | 18 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
