Лубрикатор группа: 2 — HITACHI EX5500

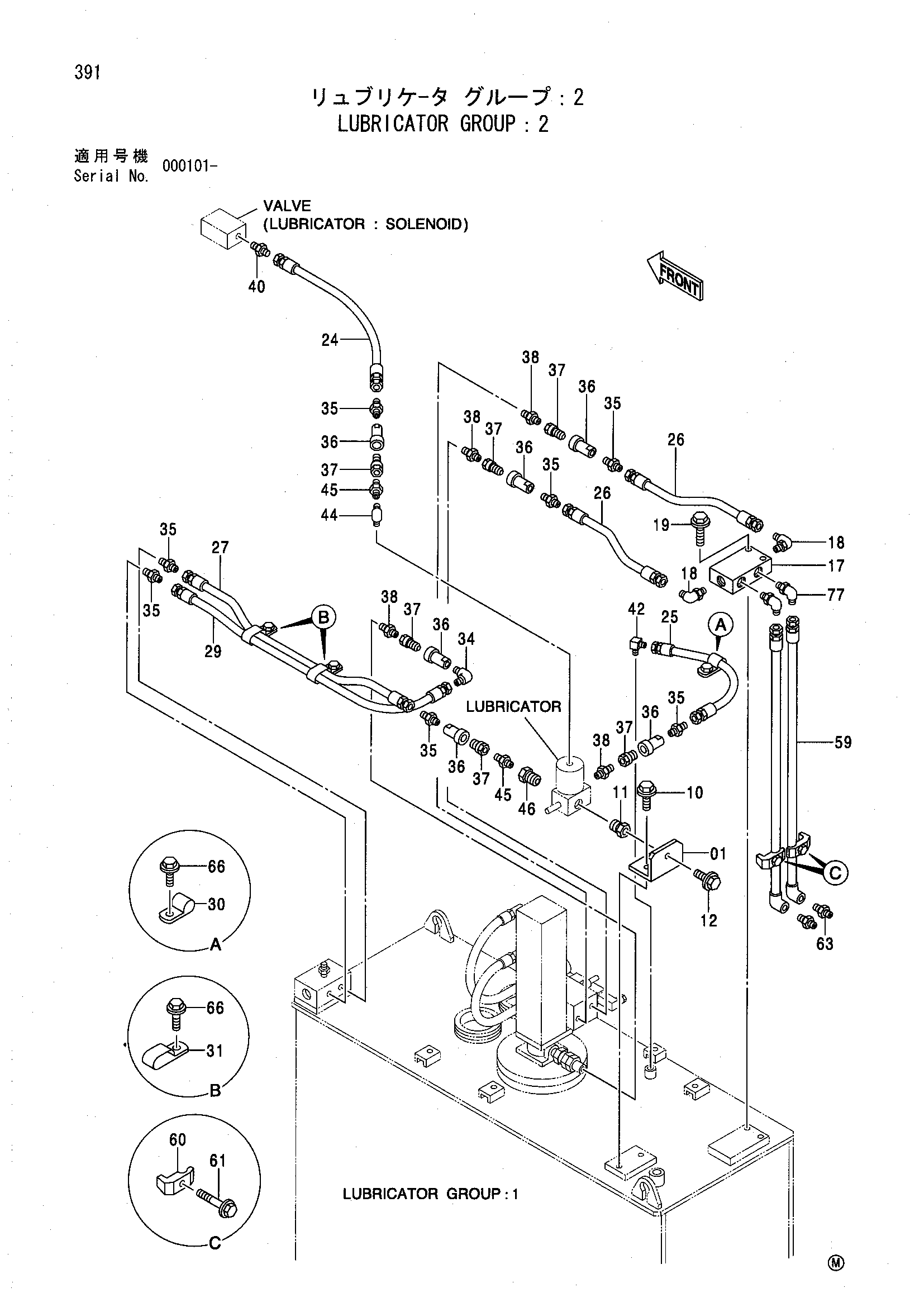

Заводская схема «Лубрикатор группа: 2» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4398664 | Кронштейн | 1 |
| 10 | J011025 | Болт с шайбой | 2 |
| 11 | 4351000 | Пробка | 1 |
| 12 | J011225 | Болт с шайбой | 1 |
| 17 | 4351022 | Блок | 1 |
| 18 | 4154670 | Угловой штуцер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | J011050 | Болт с шайбой | 2 |
| 24 | 4365795 | Шланг | 1 |
| 25 | 4398672 | Шланг | 1 |
| 26 | 4398673 | Шланг | 2 |
| 27 | 4358776 | Шланг | 1 |
| 29 | 4362755 | Шланг | 1 |
| 30 | 4190273 | Зажим | 1 |
| 31 | 4190282 | Зажим | 2 |
| 34 | 4154656 | Угловой штуцер | 1 |
| 35 | 4154651 | Адаптер | 7 |
| 36 | 4025602 | Самоуплотняющееся соединение | 6 |
| 36A | 4048430 | Уплотнение | 1 |
| 37 | 4025603 | Самоуплотняющееся соединение | 6 |
| 38 | 4351271 | Адаптер | 4 |
| 40 | 4154651 | Адаптер | 1 |
| 42 | 4154656 | Угловой штуцер | 1 |
| 44 | 4351340 | Угловой штуцер | 1 |
| 45 | 94-1701 | Адаптер | 2 |
| 46 | 4351296 | Переходник S | 1 |
| 59 | 9750251 | Трубка | 2 |
| 60 | 4138227 | Хомут трубки | 2 |
| 61 | J011040 | Болт с шайбой | 2 |
| 63 | 4200466 | Адаптер | 2 |
| 63A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | J021025 | Болт с шайбой | 3 |
| 77 | 4156434 | Угловой штуцер | 2 |
| 77A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
