Опорно-поворотное устройство — HITACHI EX5500

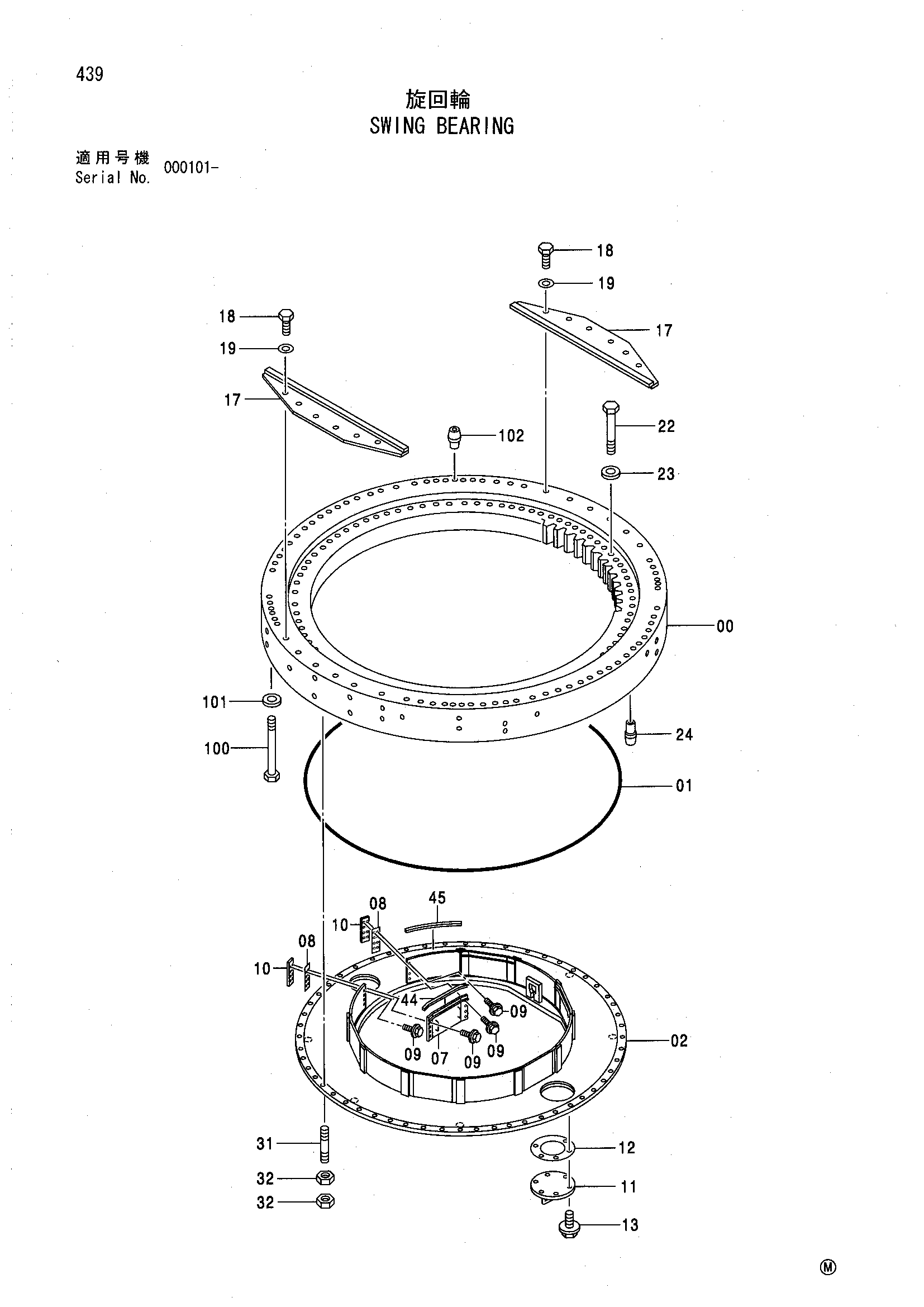

Заводская схема «Опорно-поворотное устройство» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4389225 | Подшипник. свингкиркл | 1 |
| 01 | 4404234 | Уплотнительное кольцо | 1 |
| 07 | 8098293 | Крышка | 6 |
| 08 | 4626633 | Прокладка | 12 |
| 09 | J271030 | Болт с шайбой | 96 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 8098341 | Кронштейн | 12 |
| 11 | 8035803 | Крышка | 2 |
| 12 | 4184943 замена: 4617478 | Прокладка | 2 |
| 12 | 4617478 | Прокладка | 2 |
| 13 | J011230 | Болт с шайбой | 12 |
| 17 | 8072658 | Крышка | 2 |
| 18 | J901625 | Болт | 12 |
| 19 | A590916 | Пружинная шайба | 12 |
| 22 | 4399320 | Болт | 80 |
| 23 | 4187302 | Шайба | 80 |
| 24 | 4185488 | Установочный штифт | 2 |
| 31 | M711440 | Болт шпилька | 62 |
| 32 | J950014 | Гайка | 124 |
| 44 | 4626637 | Манжета | 6 |
| 45 | 4622064 | Манжета | 6 |
| 100 | 4399321 | Болт | 62 |
| 101 | 4187302 | Шайба | 62 |
| 102 | 4185488 | Установочный штифт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
