Компрессор группа — HITACHI EX5500

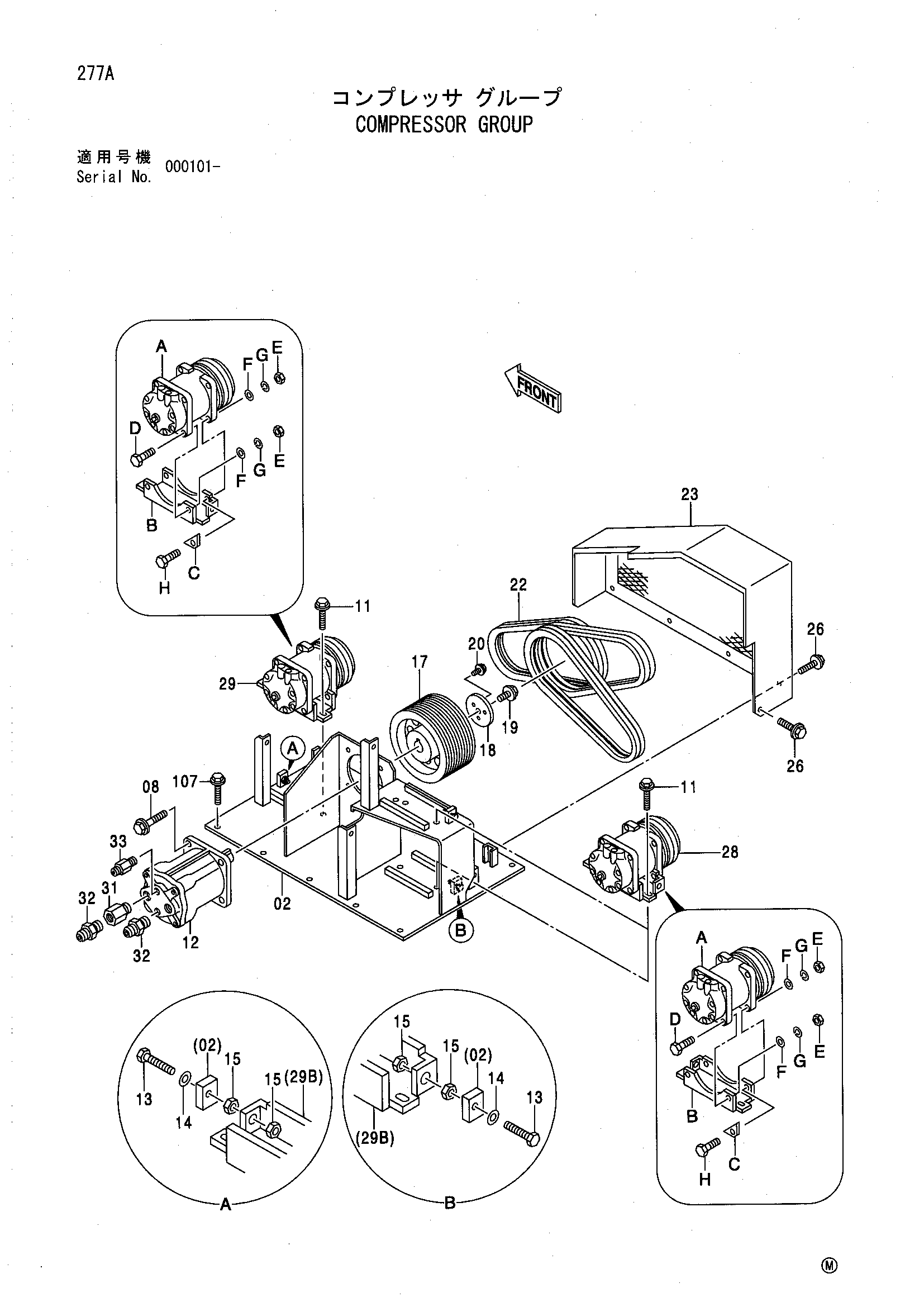

Заводская схема «Компрессор группа» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 6017239 | Кронштейн | 1 |
| 08 | J011235 | Болт с шайбой | 4 |
| 11 | J021030 | Болт с шайбой | 6 |
| 12 | 4396127 | Гидромотор | 1 |
| 13 | 4314089 | Болт | 3 |
| 14 | A590108 | Плоская шайба | 3 |
| 15 | M500807 | Гайка | 3 |
| 17 | 3069669 | Шкив V | 1 |
| 18 | 4353239 | Фиксатор | 1 |
| 19 | J020820 | Болт с шайбой | 1 |
| 20 | J020616 | Болт с шайбой | 3 |
| 22 | 4364759 | Ремень V (1=2 детали) | 3 |
| 23 | 7034356 | Крышка | 1 |
| 26 | J021025 | Болт с шайбой | 5 |
| 28 | 4380404 | Компрессор | 2 |
| 28A | 4388086 | Компрессор | 1 |
| 28B | 4293132 | Кронштейн | 1 |
| 28C | 4294189 | Шайба | 4 |
| 28D | J531035 | Болт | 4 |
| 28E | J640310 | Гайка | 4 |
| 28F | A590110 | Плоская шайба | 4 |
| 28G | A590910 | Пружинная шайба | 4 |
| 28H | J901035 | Болт | 2 |
| 29 | 4380403 | Компрессор | 1 |
| 29A | 4388086 | Компрессор | 1 |
| 29B | 4293133 | Кронштейн | 1 |
| 29C | 4294189 | Шайба | 2 |
| 29D | J531035 | Болт | 4 |
| 29E | J640130 | Гайка | 4 |
| 29F | A590110 | Плоская шайба | 4 |
| 29G | A590910 | Пружинная шайба | 4 |
| 29H | J901035 | Болт | 2 |
| 31 | 4402491 | Адаптер | 1 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | 4250084 | Адаптер | 2 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | 4276966 | Адаптер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 107 | J021035 | Болт с шайбой | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
