Напорный фильтр (левый) — HITACHI EX5500

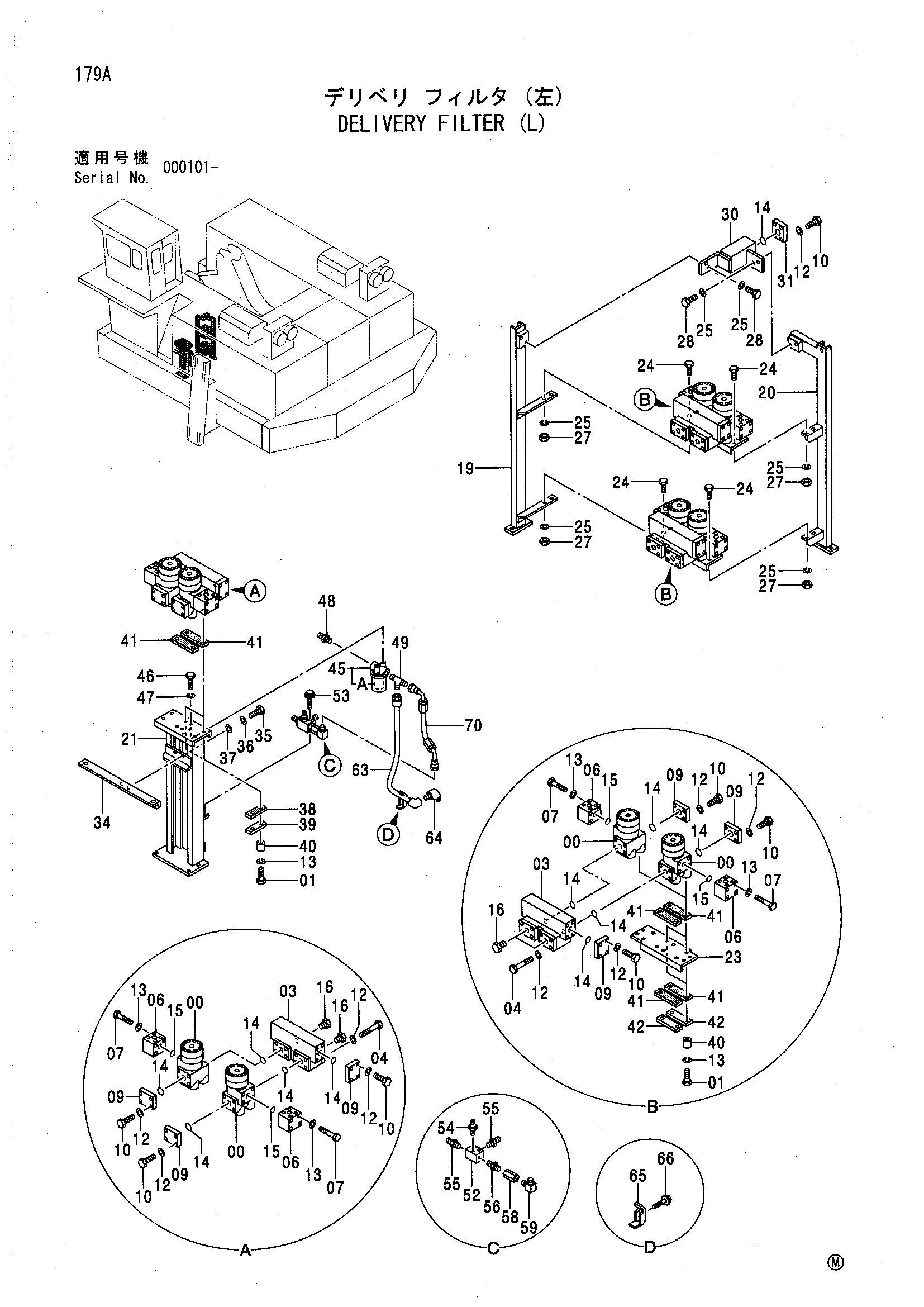

Заводская схема «Напорный фильтр (левый)» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9091859	Сетчатый фильтр	6
01	J901680	Болт	24
03	4396206	Обратный клапан	3
04	J932014	Болт	24
06	3070310	Блок	6
07	J901606	Болт	24
09	3031029	Крышка	9
10	J932070	Болт	40
12	A590920	Пружинная шайба	64
13	A590916	Пружинная шайба	48
14	4510170	Уплотнительное кольцо	16
15	4510169	Уплотнительное кольцо	6
16	4093624	Пробка	6
16A	957366	Уплотнительное кольцо	1
19	7034288	Кронштейн	1
20	7034289	Кронштейн	1
21	7034292	Кронштейн	1
23	4398572	Кронштейн	2
24	J901635	Болт	8
25	A590916	Пружинная шайба	12
27	J950016	Гайка	8
28	J901640	Болт	4
30	7034287	Блок	1
31	3031029	Крышка	1
34	9751543	Кронштейн	1
35	J901440	Болт	2
36	A590914	Пружинная шайба	2
37	J217084	Шайба	2
38	4410276	Резиновая подушка	4
39	4410284	Пластина	4
40	4410267	Проставка	24
41	4199564	Резиновая подушка	20
42	4199566	Пластина	8
45	4348786	Масляный фильтр	1
45A	4252563	Фильтрующий элемент	1
46	J901020	Болт	2
47	A590910	Пружинная шайба	2
48	4221278	Адаптер	1
49	4367566	Тройник	1
52	4367688	Блок	1
53	J011060	Болт с шайбой	2
54	4099039	Датчик давления	1
55	4221287	Адаптер	2
56	94-1703	Адаптер	1
58	4163093	Обратный клапан	1
59	4154658	Угловой штуцер	1
63	8072087	Трубка	1
64	4156433	Угловой штуцер	1
65	4053595	Хомут трубки	1
66	J011255	Болт с шайбой	1
70	4405754	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
