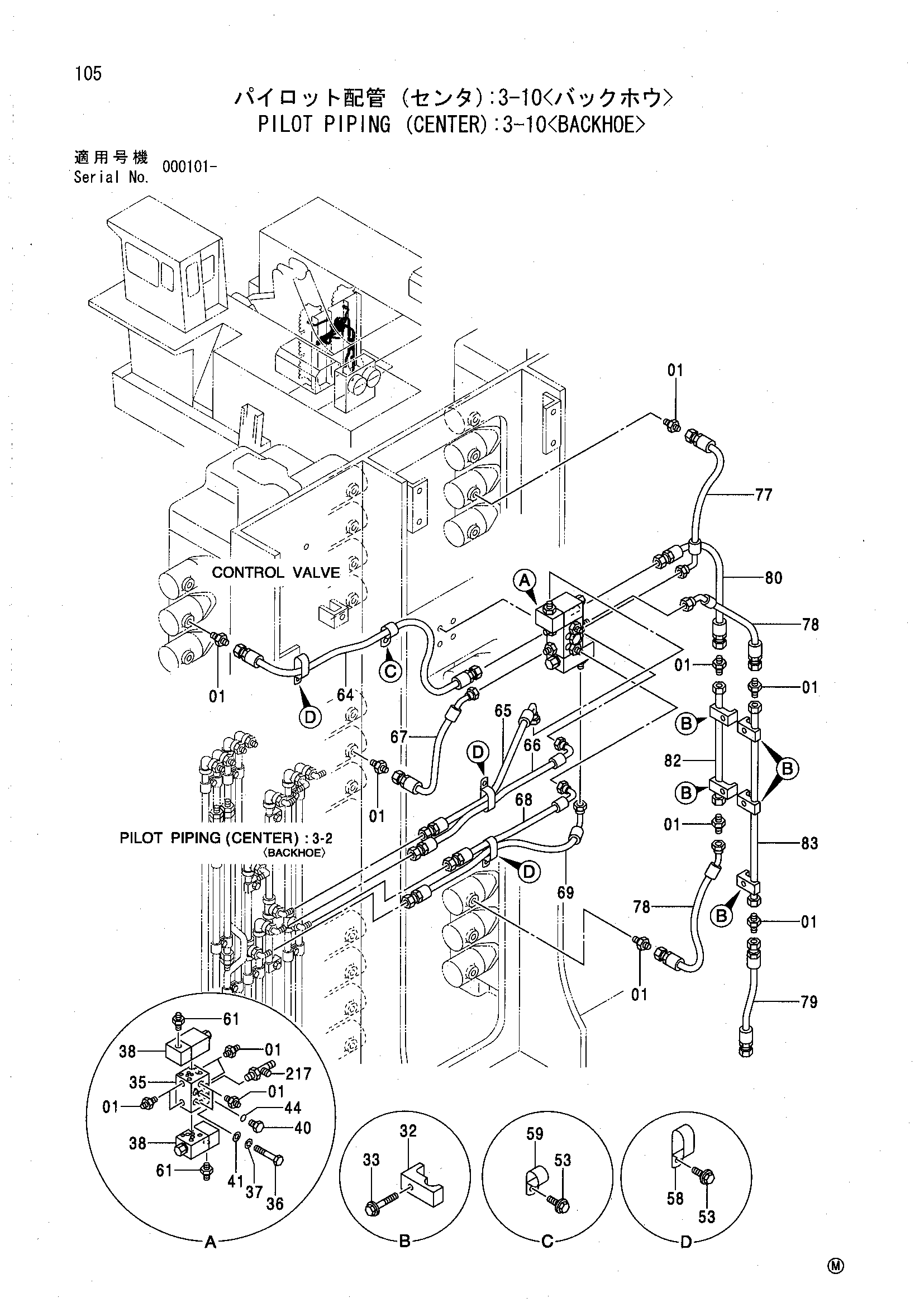

Пилотные гидролинии (центральный): 3-10<экскаватор> — HITACHI EX5500
Заводская схема «Пилотные гидролинии (центральный): 3-10<экскаватор>» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852133 | Адаптер | 10 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4401675 | Хомут | 5 |
| 33 | J011035 | Болт с шайбой | 5 |
| 35 | 2042406 | Коллектор | 1 |
| 36 | J900880 | Болт | 4 |
| 37 | A590908 | Пружинная шайба | 4 |
| 38 | 4187562 | Клапан селектор | 2 |
| 40 | 4217651 | Пробка | 1 |
| 41 | A590108 | Плоская шайба | 4 |
| 44 | 4506408 | Уплотнительное кольцо | 1 |
| 53 | J021025 | Болт с шайбой | 4 |
| 58 | 4190282 | Зажим | 3 |
| 59 | 4190253 | Зажим | 1 |
| 61 | 4439294 | Адаптер | 2 |
| 64 | 4368454 | Шланг (47) | 1 |
| 65 | 4353887 | Шланг (34) | 1 |
| 66 | 4368514 | Шланг (P5) | 1 |
| 67 | 4324987 | Шланг (DB) | 1 |
| 68 | 4372616 | Шланг (47) | 1 |
| 69 | 4251950 | Шланг (12) | 1 |
| 77 | 4368514 | Шланг (P5) | 1 |
| 78 | 4438515 | Шланг | 2 |
| 79 | 4204174 | Шланг (PB) | 1 |
| 80 | 4368440 | Шланг (T6) | 1 |
| 82 | 9754933 | Трубка | 1 |
| 83 | 9754932 | Трубка | 1 |
| 217 | 4205363 | Тройник | 1 |
| 217A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
