Пилотные гидролинии (левый): 4-1 — HITACHI EX5500

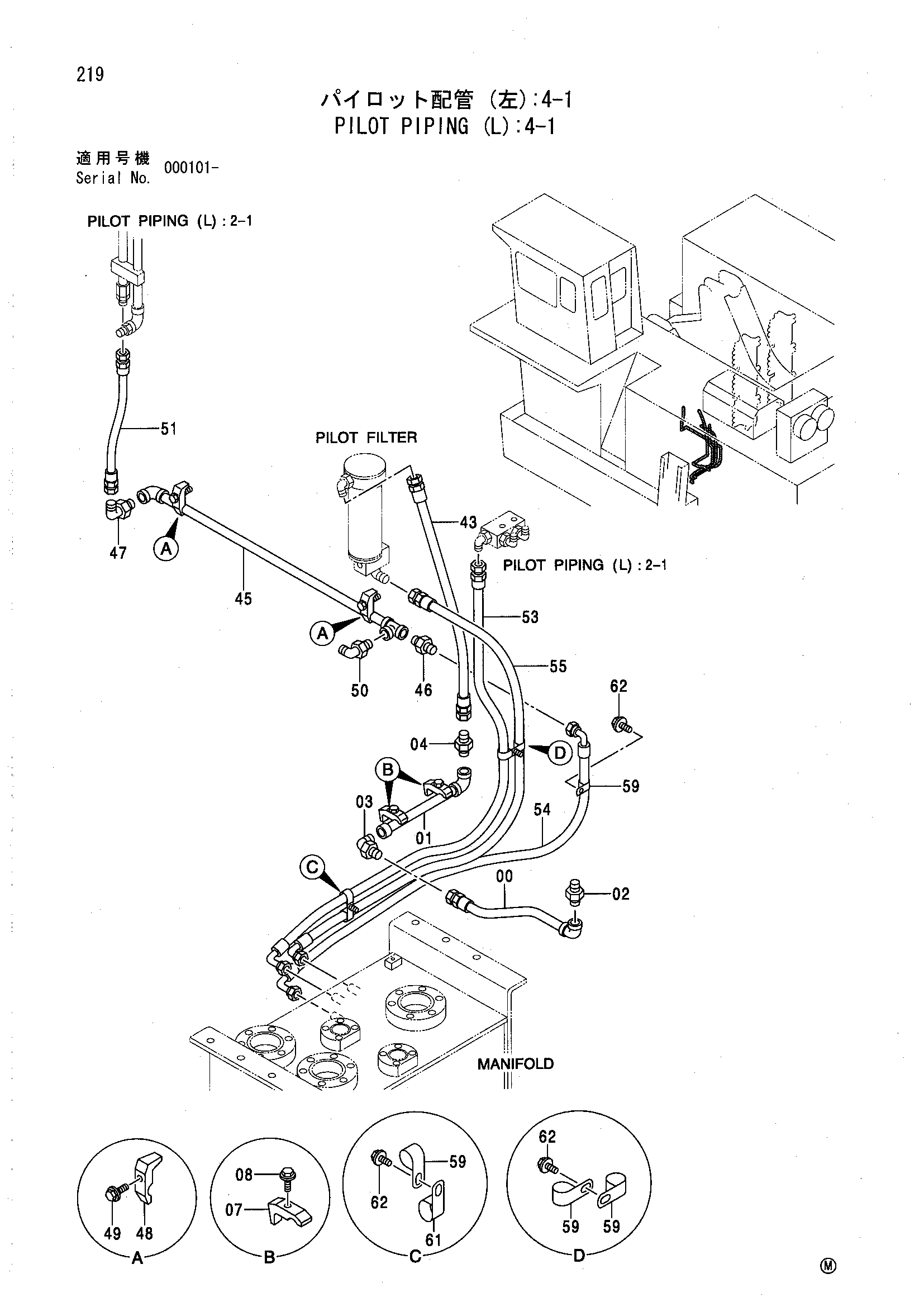

Заводская схема «Пилотные гидролинии (левый): 4-1» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9750031 | Трубка | 1 |
| 01 | 9750032 | Трубка | 1 |
| 02 | 4314080 | Адаптер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4156435 | Угловой штуцер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4250084 | Адаптер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4053595 | Хомут трубки | 2 |
| 08 | J011255 | Болт с шайбой | 2 |
| 43 | 4402657 | Шланг | 1 |
| 45 | 9750035 | Трубка | 1 |
| 46 | 4250084 | Адаптер | 1 |
| 46A | 4506424 | Уплотнительное кольцо | 1 |
| 47 | 4353073 | Угловой штуцер | 1 |
| 47A | 4506424 | Уплотнительное кольцо | 1 |
| 48 | 4053595 | Хомут трубки | 2 |
| 49 | J011255 | Болт с шайбой | 2 |
| 50 | 4154671 | Угловой штуцер | 1 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4305005 | Шланг | 1 |
| 53 | 4326011 | Шланг | 1 |
| 54 | 4402725 | Шланг | 1 |
| 55 | 4326011 | Шланг | 1 |
| 59 | 4192035 | Зажим | 4 |
| 61 | 4193816 | Зажим | 1 |
| 62 | J021025 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
