Поршневой насос — HITACHI EX5500

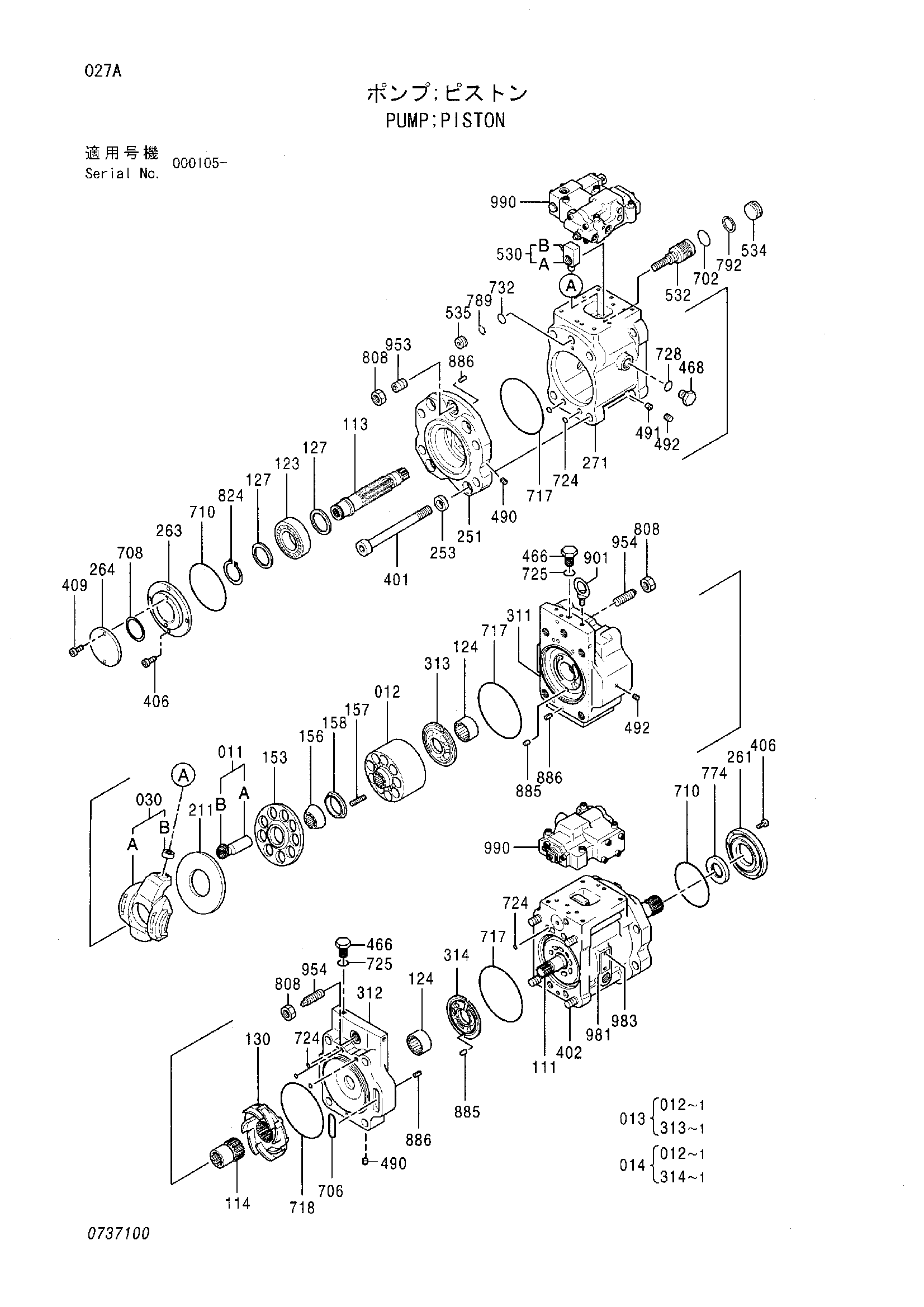

Заводская схема «Поршневой насос» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4424247 замена: 4449719 | Поршневой насос | 1 | |
| 011 | 0718001 | Поршень | 2 |
| 013 | 0703001 | Гидроцилиндр. в сборе | 1 |
| 014 | 0703002 | Гидроцилиндр. в сборе | 1 |
| 030 | 0716801 | Пластина | 2 |
| 111 | 0703006 | Вал | 1 |
| 113 | 0694601 | Вал | 1 |
| 114 | 0703008 | Муфта | 1 |
| 123 | 0703009 | Подшипник | 2 |
| 124 | 0682303 замена: 0800701 | Игольчатый подшипник | 2 |
| 127 | 0339809 | Проставка | 4 |
| 130 | 0703010 | Боостер | 1 |
| 153 | 0718002 | Фиксатор | 2 |
| 156 | 0682306 | Втулка | 2 |
| 157 | 0682307 | Пружина | 18 |
| 158 | 0682308 | Проставка | 2 |
| 211 | 0682309 | Пластина | 2 |
| 251 | 0719801 замена: 0800702 | Опора | 2 |
| 253 | 0738101 | Шайба | 8 |
| 261 | 0682311 | Крышка | 1 |
| 263 | 0694602 | Крышка | 1 |
| 264 | 0694603 | Крышка | 1 |
| 271 | 0682313 замена: 0800703 | Корпус | 2 |
| 311 | 0703014 | Крышка клапан | 1 |
| 312 | 0703015 замена: 0800704 | Крышка клапан | 1 |
| 401 | 0682316 | Болт с внутренним шестигранником | 4 |
| 402 | 0703016 | Болт с внутренним шестигранником | 4 |
| 406 | M340820 | Болт с внутренним шестигранником | 8 |
| 409 | 4515013 | Болт с внутренним шестигранником | 2 |
| 466 | 0236014 | Пробка | 2 |
| 468 | 0175233 | Пробка | 4 |
| 490 | 0263019 | Пробка | 31 |
| 491 | 0451027 | Винт | 4 |
| 492 | 0451028 | Пробка | 5 |
| 530 | 0703017 замена: 0800706 | Палец | 2 |
| 530 | 0703017 замена: 0800707 | Палец | 2 |
| 532 | 0682318 замена: 0800707 | Поршень серво | 2 |
| 532 | 0682318 замена: 0800706 | Поршень серво | 2 |
| 534 | 0682319 | Ограничитель | 2 |
| 535 | 0682320 | Ограничитель | 2 |
| 702 | 4292386 | Уплотнительное кольцо | 2 |
| 706 | 0703018 | Уплотнительное кольцо | 1 |
| 708 | 0694604 | Уплотнительное кольцо | 1 |
| 710 | 0682321 | Уплотнительное кольцо | 2 |
| 717 | 0682322 | Уплотнительное кольцо | 4 |
| 718 | 0703019 | Уплотнительное кольцо | 1 |
| 724 | 0443801 | Уплотнительное кольцо | 19 |
| 725 | 4297379 | Уплотнительное кольцо | 2 |
| 728 | 0443408 | Уплотнительное кольцо | 4 |
| 732 | 0682324 | Уплотнительное кольцо | 2 |
| 774 | 0682325 | Масляное уплотнение | 1 |
| 789 | 0694503 | Опорное кольцо | 2 |
| 792 | 0682327 | Опорное кольцо | 2 |
| 808 | 0451038 | Гайка | 4 |
| 824 | 960323 | Стопорное кольцо | 2 |
| 885 | 0313404 | Палец | 2 |
| 886 | 4144353 | Пружинный штифт | 5 |
| 901 | 0177612 | Болт проушина | 2 |
| 953 | 0339847 | Винт | 2 |
| 954 | 0682328 | Установочный винт | 2 |
| 981 | 0625508 | Информационная табличка | 1 |
| 983 | 0625509 | Палец | 2 |
| 990 | 4426412 замена: 4485109 | Регулятор | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
