Пилотные гидролинии (левый): 2-1 — HITACHI EX5500

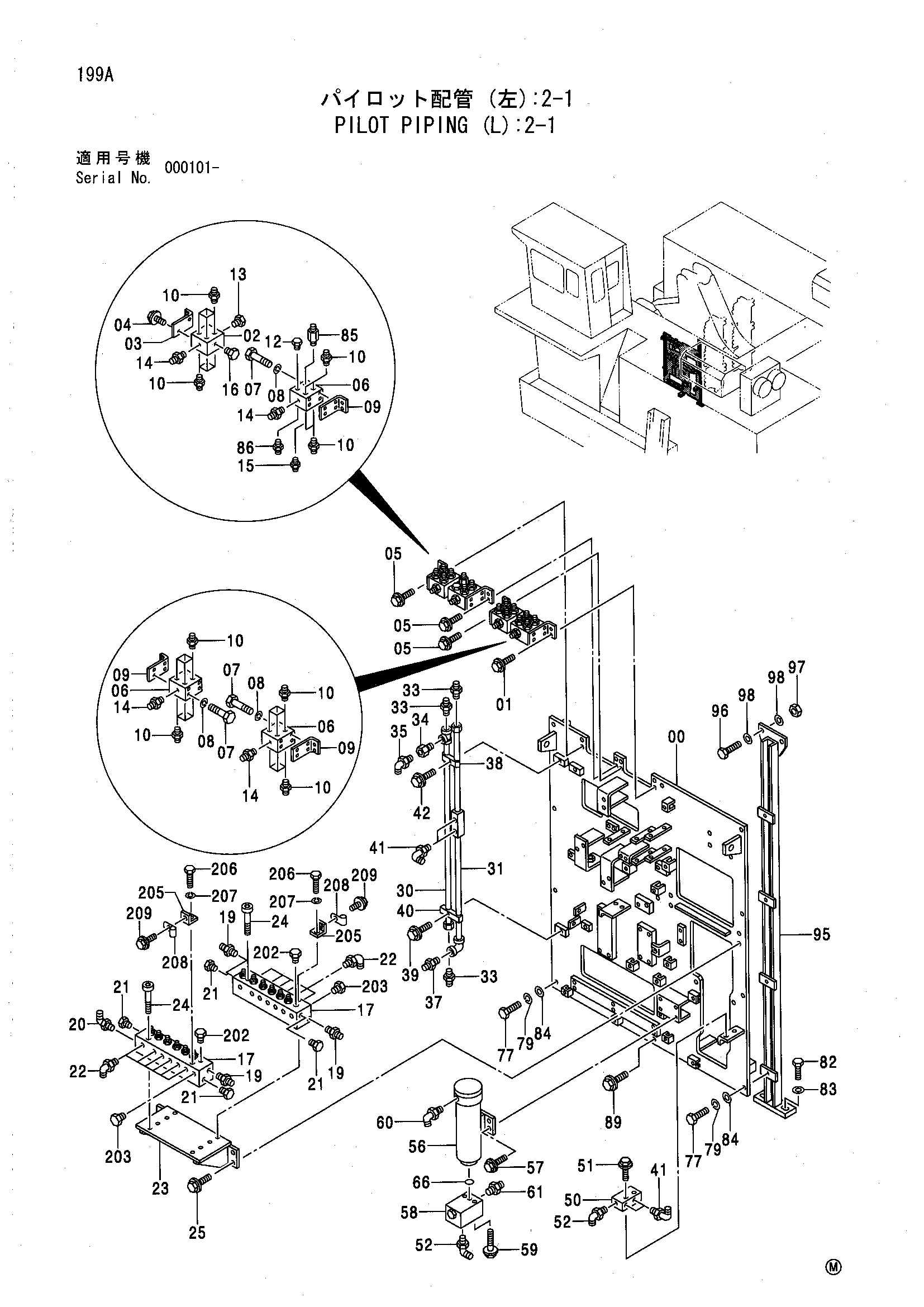

Заводская схема «Пилотные гидролинии (левый): 2-1» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6017300 | Опора | 1 |
| 01 | J011025 | Болт с шайбой | 2 |
| 02 | 4254613 | Челночный клапан | 1 |
| 03 | 4401924 | Кронштейн | 1 |
| 04 | J010820 | Болт с шайбой | 2 |
| 05 | J011030 | Болт с шайбой | 6 |
| 06 | 4254612 | Челночный клапан | 3 |
| 07 | J900890 | Болт | 12 |
| 08 | A590908 | Пружинная шайба | 12 |
| 09 | 4344323 | Кронштейн | 3 |
| 10 | 4200466 | Адаптер | 28 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4092534 | Пробка | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4347784 | Пробка | 1 |
| 13A | 4506408 | Уплотнительное кольцо | 1 |
| 14 | 4402028 | Адаптер | 4 |
| 14A | 4506408 | Уплотнительное кольцо | 1 |
| 15 | 4255305 | Штуцер трубки | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4093624 | Пробка | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4407200 | Клапан | 2 |
| 19 | 4210361 | Адаптер | 3 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4200326 | Угловой штуцер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4174541 | Пробка | 4 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4154672 | Угловой штуцер | 12 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 8072278 | Кронштейн | 1 |
| 24 | M341011 | Болт с внутренним шестигранником | 8 |
| 25 | J021035 | Болт с шайбой | 4 |
| 30 | 9750111 | Трубка | 1 |
| 31 | 8072147 | Трубка | 1 |
| 33 | 4210361 | Адаптер | 3 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4263444 | Переходник S | 1 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | 4293950 | Угловой штуцер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4250084 | Адаптер | 1 |
| 37A | 4506424 | Уплотнительное кольцо | 1 |
| 38 | 4053593 | Хомут трубки | 1 |
| 39 | J011255 | Болт с шайбой | 1 |
| 40 | 4402020 | Хомут | 1 |
| 41 | 4154672 | Угловой штуцер | 4 |
| 41A | 4506418 | Уплотнительное кольцо | 1 |
| 42 | J011050 | Болт с шайбой | 1 |
| 50 | 3082475 | Блок | 1 |
| 51 | J011065 | Болт с шайбой | 2 |
| 52 | 4156435 | Угловой штуцер | 2 |
| 52A | 4506424 | Уплотнительное кольцо | 1 |
| 56 | 9140223 | Пилотный фильтр | 1 |
| 57 | J011030 | Болт с шайбой | 4 |
| 58 | 4348749 | Предохранительный клапан | 1 |
| 59 | J011075 | Болт с шайбой | 2 |
| 60 | 4156435 | Угловой штуцер | 1 |
| 60A | 4506424 | Уплотнительное кольцо | 1 |
| 61 | 4348798 | Адаптер | 1 |
| 61A | 4506418 | Уплотнительное кольцо | 1 |
| 66 | 954493 | Уплотнительное кольцо | 1 |
| 77 | J021235 | Болт с шайбой | 8 |
| 77 | J901440 | Болт | 20 |
| 79 | A590914 | Пружинная шайба | 20 |
| 82 | J901640 | Болт | 2 |
| 83 | 4087197 | Шайба | 2 |
| 84 | A590114 | Плоская шайба | 20 |
| 85 | 4276964 | Адаптер | 1 |
| 85A | 4509180 | Уплотнительное кольцо | 1 |
| 86 | 4200468 | Адаптер | 1 |
| 86A | 4509180 | Уплотнительное кольцо | 1 |
| 89 | J021225 | Болт с шайбой | 3 |
| 95 | 7036253 | Кронштейн | 1 |
| 96 | J901650 | Болт | 2 |
| 97 | J950016 | Гайка | 2 |
| 98 | J222016 | Шайба | 4 |
| 202 | A885003 | Пробка | 2 |
| 202A | 4509180 | Уплотнительное кольцо | 1 |
| 203 | 4154672 | Угловой штуцер | 2 |
| 203 | A885004 | Пробка | 2 |
| 203A | 4506418 | Уплотнительное кольцо | 1 |
| 205 | 9749843 | Кронштейн | 2 |
| 206 | J901006 | Болт | 2 |
| 207 | A590910 | Пружинная шайба | 2 |
| 208 | 4190253 | Зажим | 2 |
| 209 | J021025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
