Шланг реел — HITACHI EX5500

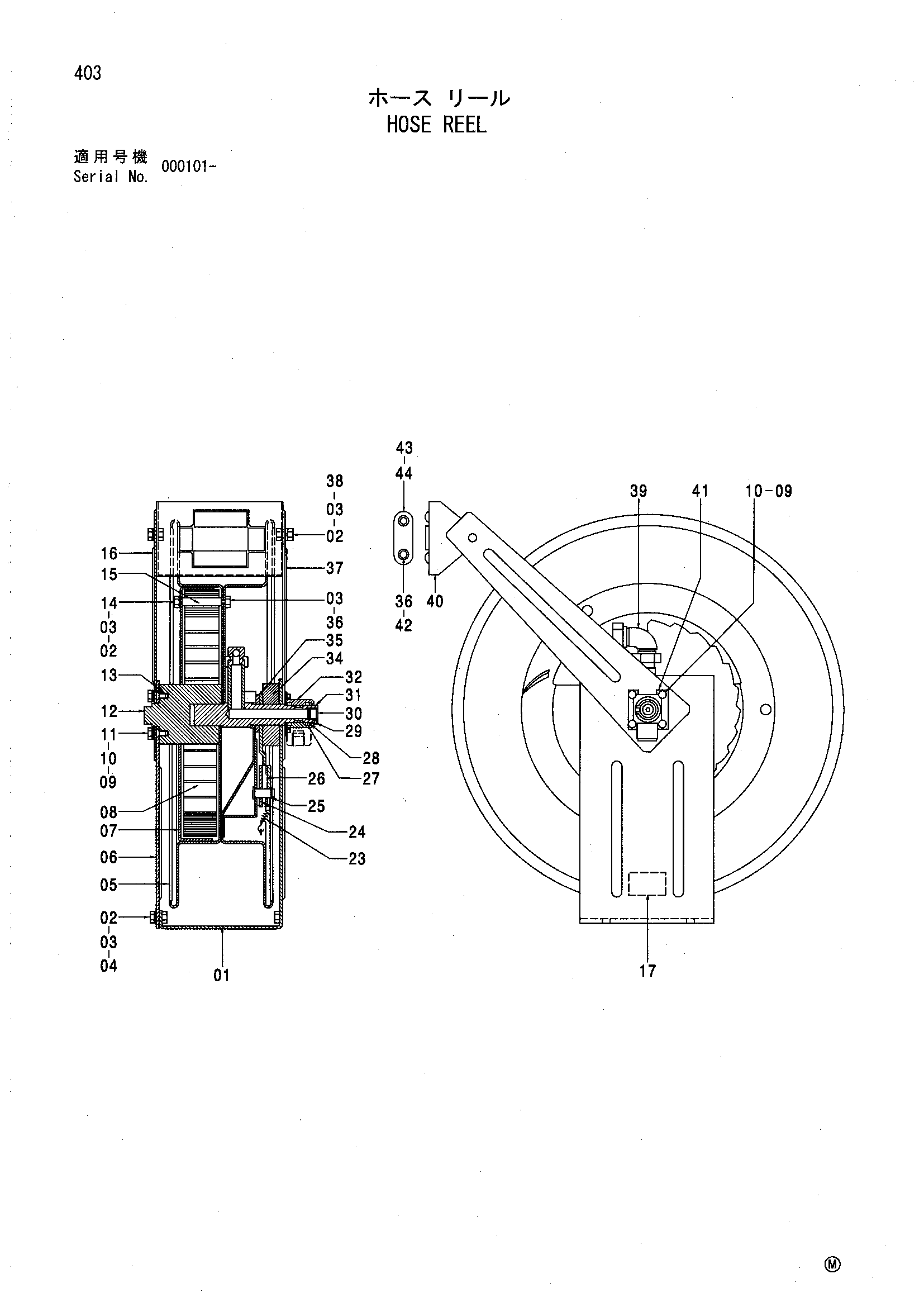

Заводская схема «Шланг реел» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4189268 | Реел шланг | 1 | |
| 01 | 4209024 | Кронштейн | 1 |
| 02 | A590108 | Шайба | 7 |
| 03 | A590908 | Пружинная шайба | 10 |
| 04 | J900820 | Болт | 2 |
| 05 | 4209025 | Колесо | 1 |
| 06 | 4209026 | Кронштейн | 1 |
| 07 | 4209027 | Корпус | 1 |
| 08 | 4209028 | Пружина | 1 |
| 09 | A590106 | Шайба | 4 |
| 10 | A590906 | Пружинная шайба | 8 |
| 11 | J900616 | Болт | 8 |
| 12 | 4209029 | Подшипник | 1 |
| 13 | M470616 | Винт | 6 |
| 14 | M500807 | Гайка | 3 |
| 15 | 4209030 | Шток шпилька | 3 |
| 16 | 4209031 | Рукоять | 1 |
| 17 | 4209032 | Информационная табличка | 1 |
| 23 | 4209033 | Пружина | 1 |
| 24 | A590110 | Шайба | 1 |
| 25 | 4209034 | Стопорное кольцо | 1 |
| 26 | 4209035 | Зуб | 1 |
| 27 | 953610 | Уплотнительное кольцо | 2 |
| 28 | 4028266 | Опорное кольцо | 2 |
| 29 | 4209036 | Стопорное кольцо | 1 |
| 30 | 4209037 | Пробка | 1 |
| 31 | 4209038 | Шайба | 1 |
| 32 | 4209039 | Соединение | 1 |
| 34 | 4209040 | Подшипник | 1 |
| 35 | 4209041 | Шайба | 1 |
| 36 | M500807 | Гайка | 5 |
| 37 | 4209042 | Рукоять | 1 |
| 38 | J900816 | Болт | 2 |
| 39 | 4209172 | Угловой штуцер | 1 |
| 40 | 4209173 | Кронштейн | 1 |
| 41 | 4209174 | Ограничитель | 2 |
| 42 | M340840 | Болт с внутренним шестигранником | 2 |
| 43 | 4209175 | Ограничитель | 2 |
| 44 | 4209176 | Лента | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
