Рукоять детали — HITACHI EX5500

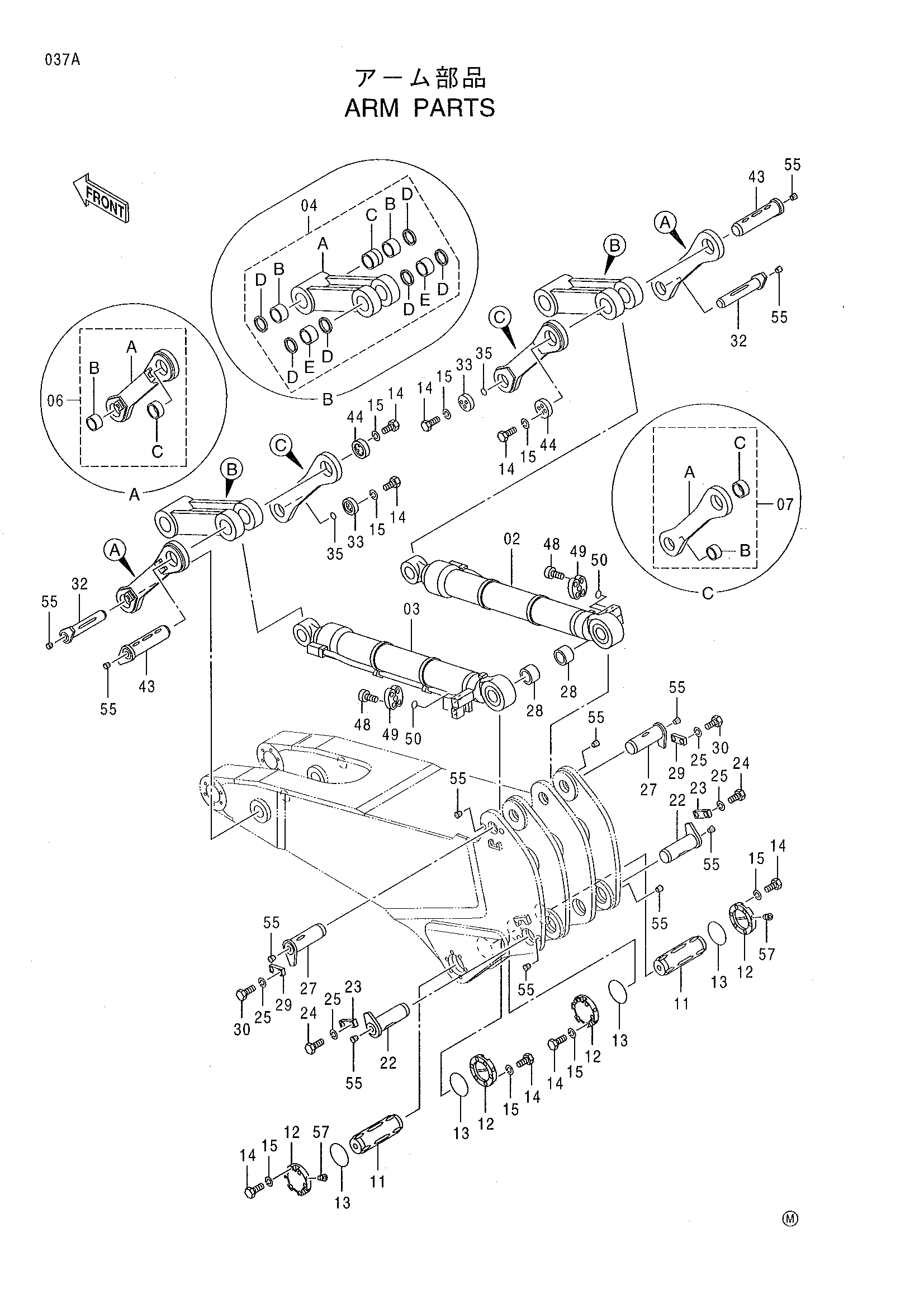

Заводская схема «Рукоять детали» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	(4425744)	Гидроцилиндр ковша (правый)(для транспортировка)	1
02	4409607 замена: 4425744	Гидроцилиндр ковша (правый)(для узел в сборе of машина)	1
03	(4425745)	Гидроцилиндр ковша (левый)(для транспортировка)	1
03	4418910 замена: 4425745	Гидроцилиндр ковша (левый)(для узел в сборе of машина)	1
04	9179962	Тяга A в сборе	2
04A	7036343	Тяга	1
04B	4417981	Втулка	2
04C	4417989	Проставка	1
04D	4175469	Пылезащитное уплотнение	6
04E	4417983	Втулка	2
06	9179963	Тяга B в сборе	2
06A	8075922	Тяга	1
06B	4417980	Втулка	1
06C	4385595	Втулка	1
07	9179964	Тяга B в сборе	2
07A	8075923	Тяга	1
07B	4417980	Втулка	1
07C	4385595	Втулка	1
11	3081213	Палец	2
12	3081514	Крышка	4
13	994995	Уплотнительное кольцо	4
14	J932055	Болт	38
15	A590920	Пружинная шайба	38
22	8075916	Палец	2
23	4400647	Пластина	2
24	J932460	Болт	4
25	A590924	Пружинная шайба	8
27	8075917	Палец	2
28	4417987	Проставка	2
29	4192930	Пластина	2
30	J932450	Болт	4
32	8075918	Палец	2
33	4417994	Ограничитель	2
35	984338	Уплотнительное кольцо	2
43	8075920	Палец	2
44	4417996	Ограничитель	2
48	M342065	Болт с внутренним шестигранником	24
49	4169565	Разъёмный фланец	12
50	4510170	Уплотнительное кольцо	6
55	425176	Пробка	16
57	94-2011	Пробка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
