Пилотные гидролинии (центральный): 1-1 — HITACHI EX5500

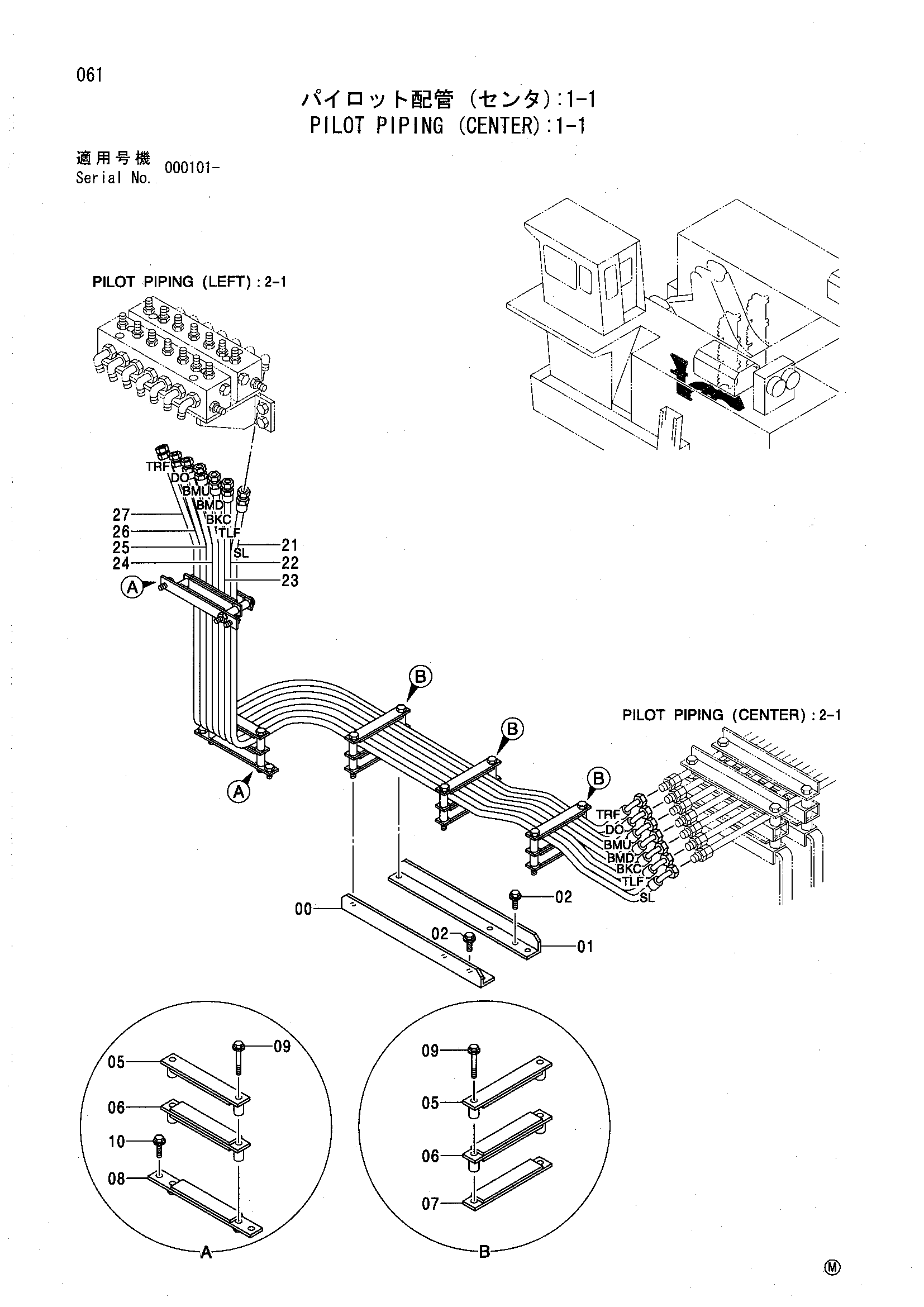

Заводская схема «Пилотные гидролинии (центральный): 1-1» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9750192 | Кронштейн | 1 |
| 01 | 9750191 | Кронштейн | 1 |
| 02 | J011025 | Болт с шайбой | 4 |
| 05 | 9749949 | Хомут | 5 |
| 06 | 9749950 | Хомут | 5 |
| 07 | 9750190 | Хомут | 3 |
| 08 | 9750183 | Хомут | 2 |
| 09 | J011090 | Болт с шайбой | 10 |
| 10 | J011030 | Болт с шайбой | 4 |
| 21 | 4402763 | Шланг (SL) | 1 |
| 22 | 4402764 | Шланг (TLF) | 1 |
| 23 | 4402765 | Шланг (BKC) | 1 |
| 24 | 4402767 | Шланг (BMD) | 1 |
| 25 | 4402760 | Шланг (BMU) | 1 |
| 26 | 4402761 | Шланг (DO) | 1 |
| 27 | 4402762 | Шланг (TRF) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
