Поворот трубопроводы: 1 — HITACHI EX5500

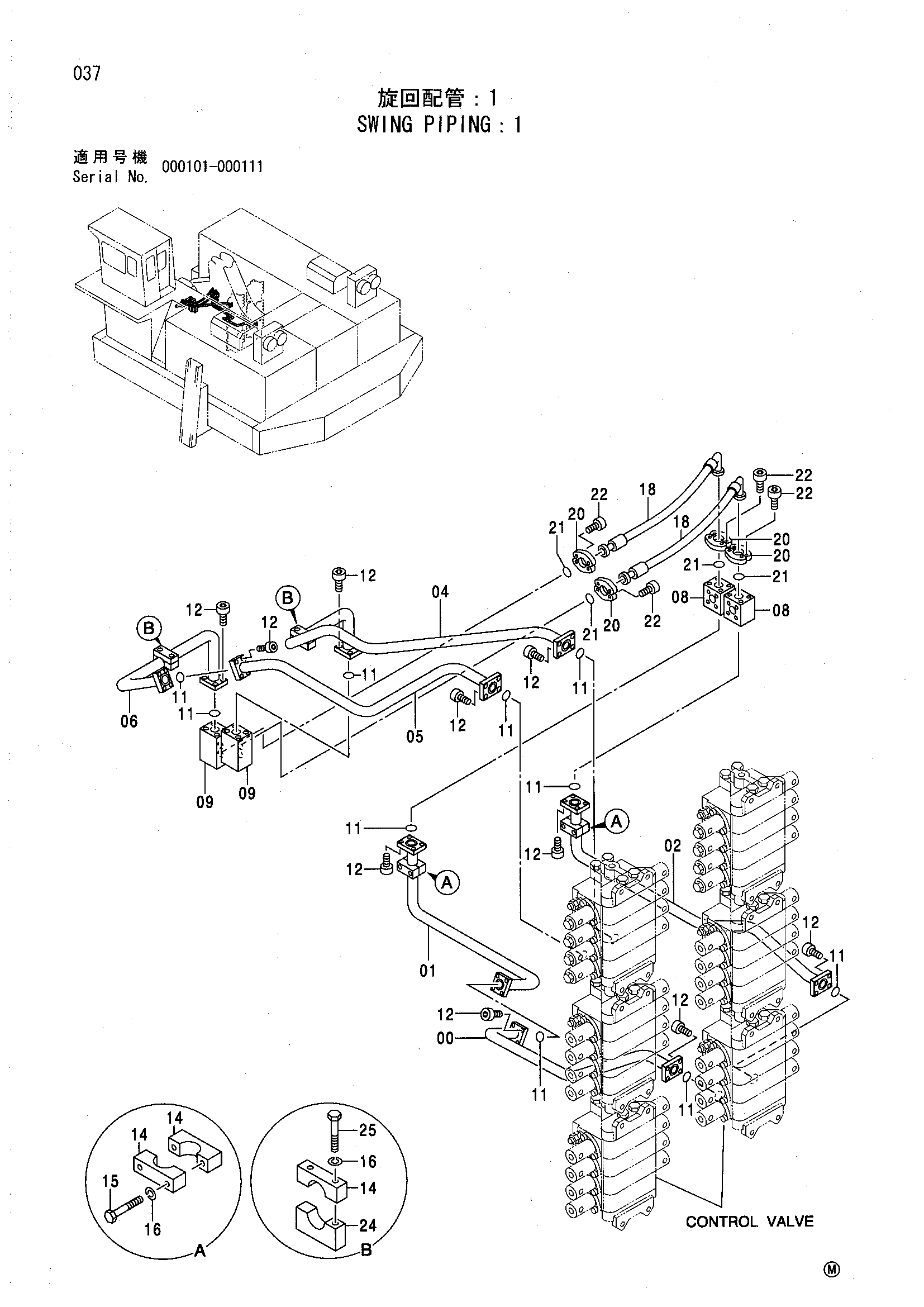

Заводская схема «Поворот трубопроводы: 1» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8070860 | Трубка | 1 |
| 01 | 8071251 | Трубка | 1 |
| 02 | 8070861 | Трубка | 1 |
| 04 | 8070814 | Трубка | 1 |
| 05 | 8070813 | Трубка | 1 |
| 06 | 8071241 | Трубка | 1 |
| 08 | 3081191 | Блок | 2 |
| 09 | 3068494 | Блок | 2 |
| 11 | 4510170 | Уплотнительное кольцо | 10 |
| 12 | M342065 | Болт с внутренним шестигранником | 40 |
| 14 | 4357265 | Хомут трубки | 6 |
| 15 | J901402 | Болт | 4 |
| 16 | A590914 | Пружинная шайба | 8 |
| 18 | 4395604 | Шланг | 2 |
| 20 | 4075853 | Разъёмный фланец | 8 |
| 21 | 4508805 | Уплотнительное кольцо | 4 |
| 22 | M341245 | Болт с внутренним шестигранником | 16 |
| 24 | 4411428 | Хомут трубки | 2 |
| 25 | J901408 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
