Масляный радиатор группа — HITACHI EX5500

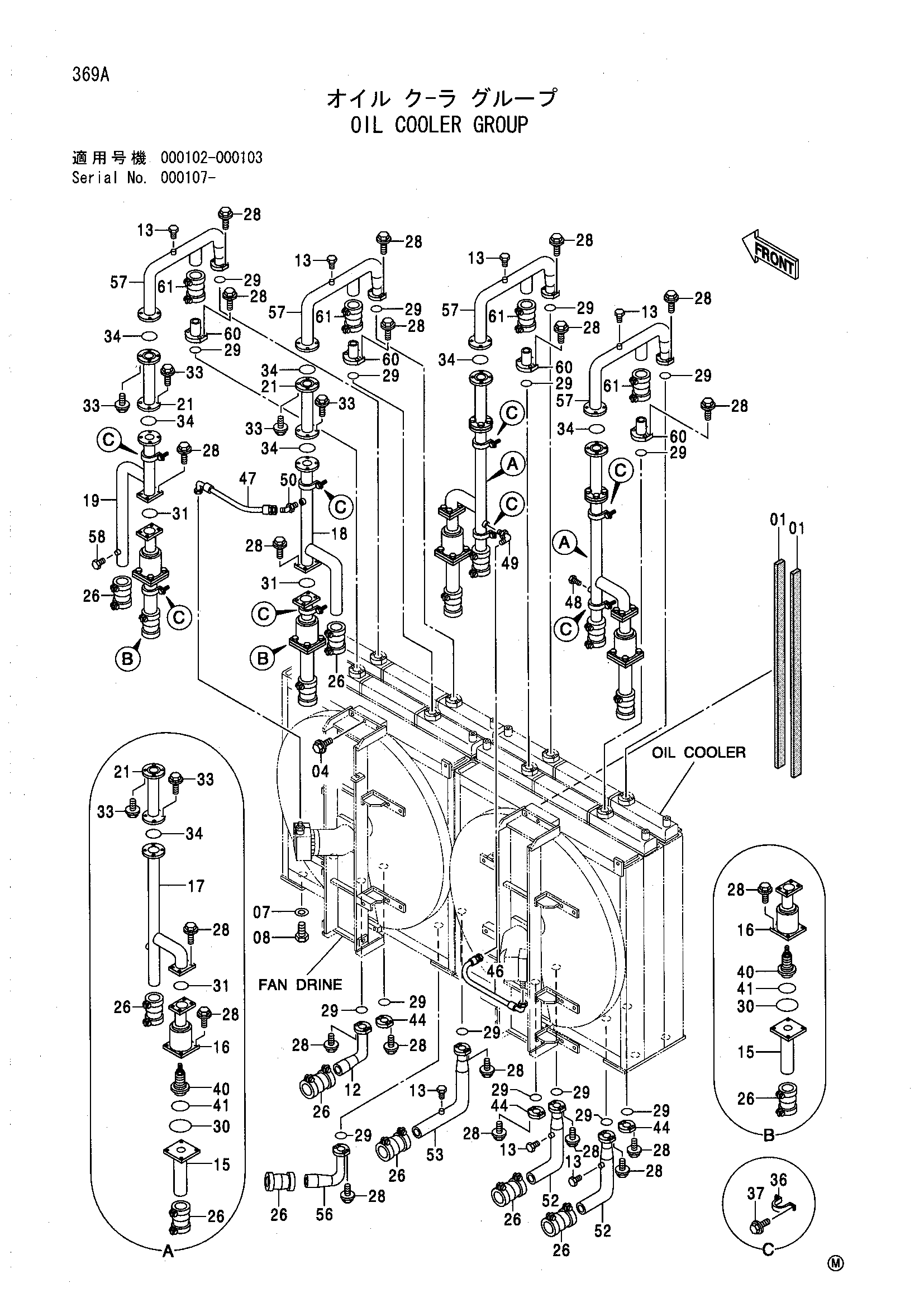

Заводская схема «Масляный радиатор группа» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4355701 | Резиновая прокладка | 2 |
| 04 | J021230 | Болт с шайбой | 12 |
| 07 | 4085857 | Шайба | 8 |
| 08 | J932780 | Болт | 8 |
| 12 | 8071482 | Трубка | 1 |
| 13 | 4093624 | Пробка | 7 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 8060315 | Трубка | 4 |
| 16 | 8071483 | Трубка | 4 |
| 17 | 8071484 | Трубка | 2 |
| 18 | 8071485 | Трубка | 1 |
| 19 | 8071486 | Трубка | 1 |
| 21 | 4422021 | Шланг | 4 |
| 26 | 4071215 | Муфта | 13 |
| 28 | J011240 | Болт с шайбой | 96 |
| 29 | A810060 | Уплотнительное кольцо | 16 |
| 30 | A810145 | Уплотнительное кольцо | 4 |
| 31 | A810075 | Уплотнительное кольцо | 4 |
| 33 | J011245 | Болт с шайбой | 32 |
| 34 | A810085 | Уплотнительное кольцо | 8 |
| 36 | 4000909 | Хомут трубки | 8 |
| 37 | J011035 | Болт с шайбой | 16 |
| 40 | 4207000 замена: 4433094 | Клапан | 4 |
| 40 | 4433094 | Клапан | 4 |
| 41 | A810115 | Уплотнительное кольцо | 4 |
| 44 | 4183900 | Фланец | 3 |
| 46 | 4310094 | Шланг | 1 |
| 47 | 4287439 | Шланг | 1 |
| 48 | 4174542 | Пробка | 1 |
| 48A | 4506424 | Уплотнительное кольцо | 1 |
| 49 | 4156435 | Угловой штуцер | 1 |
| 49A | 4506424 | Уплотнительное кольцо | 1 |
| 50 | 4182739 | Угловой штуцер | 1 |
| 50A | 4506424 | Уплотнительное кольцо | 1 |
| 52 | 8075084 | Трубка | 2 |
| 53 | 8075085 | Трубка | 1 |
| 56 | 8073663 | Трубка | 1 |
| 57 | 8080875 | Трубка | 4 |
| 58 | 4092534 | Пробка | 1 |
| 58A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | 9753751 | Трубка | 4 |
| 61 | 4067833 | Муфта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
