Быстрый заправка трубопроводы (центральный): 1 — HITACHI EX5500

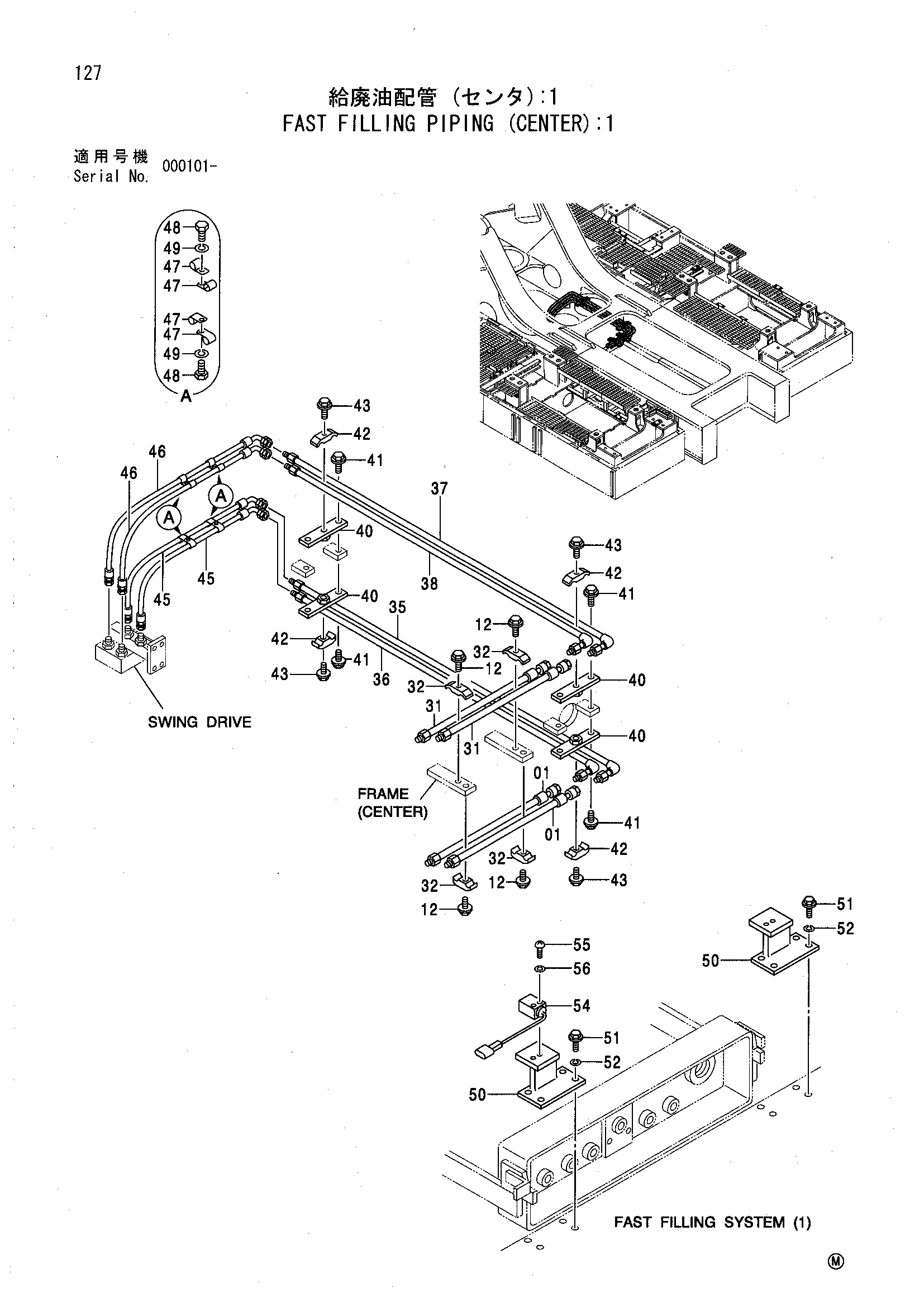

Заводская схема «Быстрый заправка трубопроводы (центральный): 1» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9750249 | Трубка | 2 |
| 12 | J011260 | Болт с шайбой | 4 |
| 31 | 9750248 | Трубка | 2 |
| 32 | 4053596 | Хомут трубки | 4 |
| 35 | 9750247 | Трубка | 1 |
| 36 | 9750246 | Трубка | 1 |
| 37 | 9750245 | Трубка | 1 |
| 38 | 9750244 | Трубка | 1 |
| 40 | 9750242 | Кронштейн | 4 |
| 41 | J011220 | Болт с шайбой | 8 |
| 42 | 4053593 | Хомут трубки | 4 |
| 43 | J011040 | Болт с шайбой | 4 |
| 45 | 4152367 | Шланг | 2 |
| 46 | 4401969 | Шланг | 2 |
| 47 | 4190277 | Зажим | 8 |
| 48 | J901220 | Болт | 4 |
| 49 | A590912 | Пружинная шайба | 4 |
| 50 | 9750232 | Ограничитель | 2 |
| 51 | J901645 | Болт | 8 |
| 52 | A590916 | Пружинная шайба | 8 |
| 54 | 4318956 | Выключатель | 1 |
| 55 | M430430 | Винт | 2 |
| 56 | A590904 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
