Кран детали — HITACHI EX5500

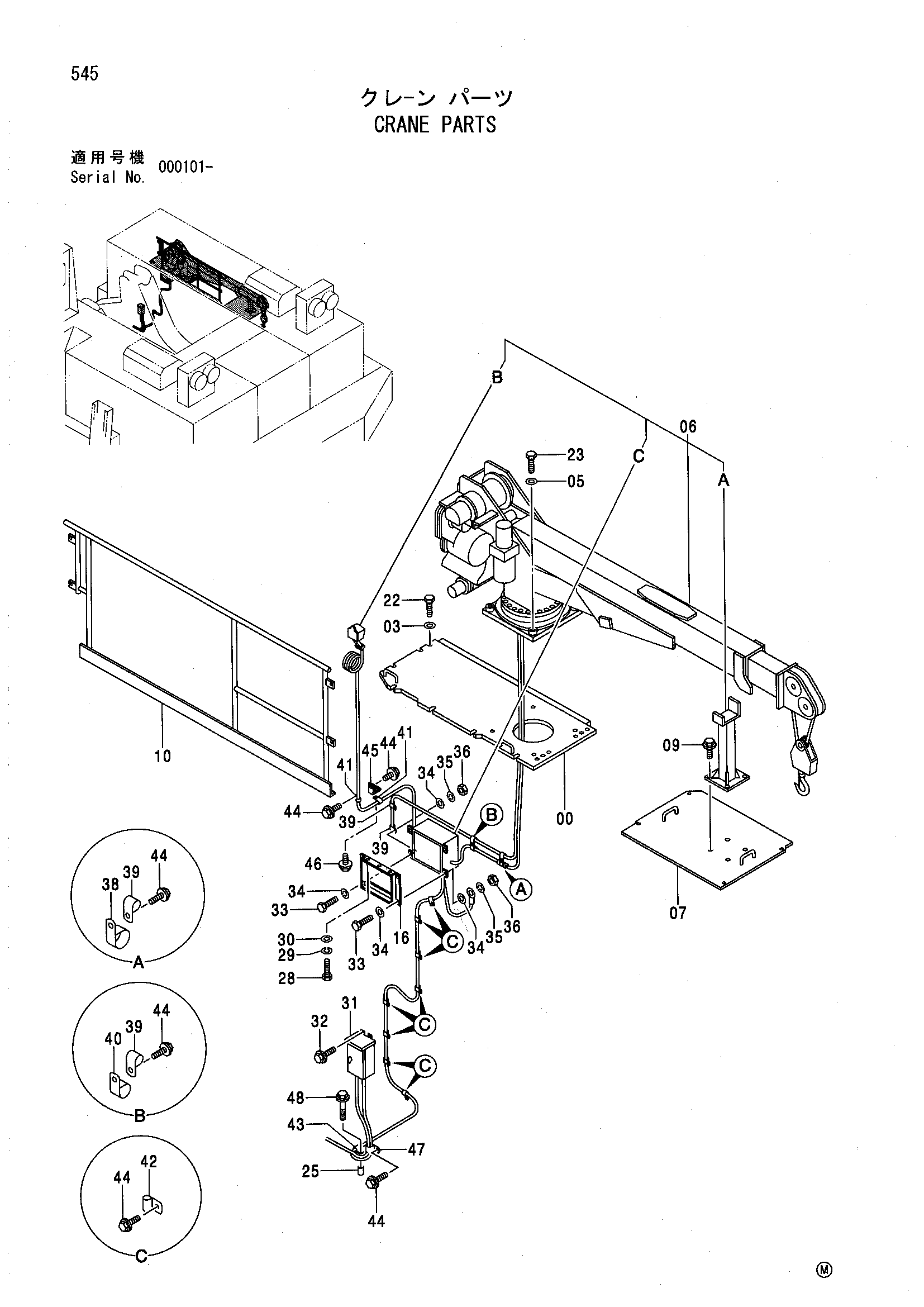

Заводская схема «Кран детали» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7034783 | Крышка | 1 |
| 03 | 4087197 | Шайба | 14 |
| 05 | J222020 | Шайба | 4 |
| 06 | 4412467 | Кран | 1 |
| 07 | 8072517 | Крышка | 1 |
| 07 | 7042979 | Крышка | 1 |
| 07 | 7042979 | Крышка | 1 |
| 09 | J021230 | Болт с шайбой | 4 |
| 10 | 7034788 | Поручень | 1 |
| 16 | 8074794 | Кронштейн | 1 |
| 22 | J901650 | Болт | 14 |
| 23 | J922002 | Болт | 4 |
| 25 | 4194748 | Проставка | 1 |
| 28 | J901225 | Болт | 3 |
| 29 | A590912 | Пружинная шайба | 3 |
| 30 | A590112 | Плоская шайба | 3 |
| 31 | 4433081 | Короб выключатель | 1 |
| 32 | J021025 | Болт с шайбой | 4 |
| 33 | J901035 | Болт | 4 |
| 34 | A590110 | Плоская шайба | 8 |
| 35 | A590910 | Пружинная шайба | 4 |
| 36 | J950010 | Гайка | 4 |
| 38 | 4192035 | Зажим | 1 |
| 39 | 4190253 | Зажим | 4 |
| 40 | 4190272 | Зажим | 1 |
| 41 | 4190275 | Зажим | 2 |
| 42 | 4190261 | Зажим | 8 |
| 43 | 4190263 | Зажим | 1 |
| 44 | J021025 | Болт с шайбой | 13 |
| 45 | 9749843 | Кронштейн | 1 |
| 46 | J011030 | Болт с шайбой | 1 |
| 47 | 4192018 | Зажим | 1 |
| 48 | J021075 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
