Механизм поворота — HITACHI EX5500

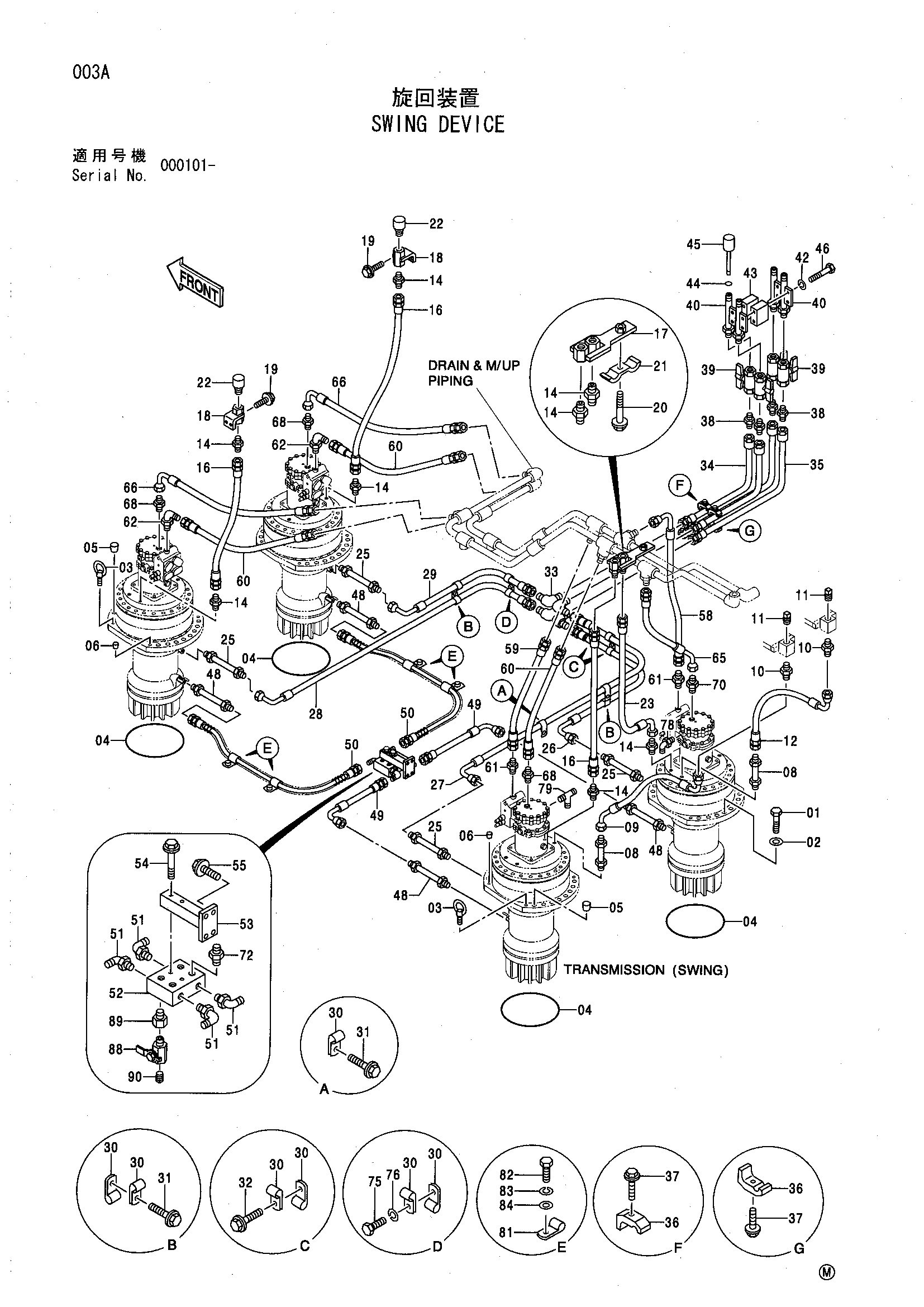

Заводская схема «Механизм поворота» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J833606 | Болт | 56 |
| 02 | 4114410 | Шайба | 56 |
| 03 | 4085154 | Болт проушина | 8 |
| 04 | 4400626 | Уплотнительное кольцо | 4 |
| 05 | 4400627 | Пробка | 8 |
| 05 | 4182609 | Пробка | 8 |
| 06 | 456336 | Пробка | 8 |
| 08 | 8071969 | Трубка | 2 |
| 09 | 4400417 | Шланг | 1 |
| 10 | 4221279 | Адаптер | 2 |
| 11 | 94-2026 | Пробка | 2 |
| 12 | 4405219 | Шланг | 1 |
| 14 | 4385019 | Адаптер | 8 |
| 16 | 4400418 | Шланг | 3 |
| 17 | 8071968 | Кронштейн | 1 |
| 18 | 9749968 | Кронштейн | 2 |
| 19 | J011025 | Болт с шайбой | 4 |
| 20 | J011270 | Болт с шайбой | 1 |
| 21 | 4053696 | Хомут трубки | 1 |
| 22 | 4162166 | Сапун | 4 |
| 23 | 4411557 | Шланг | 1 |
| 25 | 8071971 | Трубка | 4 |
| 26 | 4236734 | Шланг | 1 |
| 27 | 4400422 | Шланг | 1 |
| 28 | 4400420 | Шланг | 1 |
| 29 | 4400421 | Шланг | 1 |
| 30 | 4192035 | Зажим | 12 |
| 31 | J011025 | Болт с шайбой | 4 |
| 32 | J011020 | Болт с шайбой | 2 |
| 33 | 4156435 | Угловой штуцер | 4 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 9749969 | Трубка | 2 |
| 35 | 9749970 | Трубка | 2 |
| 36 | 4053595 | Хомут трубки | 4 |
| 37 | J011255 | Болт с шайбой | 4 |
| 38 | 94-1304 | Адаптер | 4 |
| 39 | 4203434 | Шаровой клапан | 4 |
| 40 | 8064034 | Трубка | 4 |
| 42 | A590910 | Пружинная шайба | 4 |
| 43 | 4400265 | Проставка | 2 |
| 44 | 955655 | Уплотнительное кольцо | 4 |
| 45 | 9745395 | Указатель уровня | 4 |
| 46 | J901095 | Болт | 4 |
| 48 | 8071980 | Трубка | 4 |
| 49 | 4400423 | Шланг | 2 |
| 50 | 4368694 | Шланг | 2 |
| 51 | 4154672 | Угловой штуцер | 4 |
| 51A | 4506418 | Уплотнительное кольцо | 1 |
| 52 | 3082454 | Блок | 1 |
| 53 | 9749984 | Кронштейн | 1 |
| 54 | J011270 | Болт с шайбой | 2 |
| 55 | J011025 | Болт с шайбой | 4 |
| 56 | A590910 | Пружинная шайба | 1 |
| 58 | 4400415 | Шланг | 1 |
| 59 | 4400411 | Шланг | 1 |
| 60 | 4400414 | Шланг | 3 |
| 61 | 4214444 | Адаптер | 2 |
| 61A | 4506429 | Уплотнительное кольцо | 1 |
| 62 | 4156436 | Угловой штуцер | 2 |
| 62A | 4506429 | Уплотнительное кольцо | 1 |
| 65 | 4400413 | Шланг | 1 |
| 66 | 4400416 | Шланг | 2 |
| 68 | 4314080 | Адаптер | 3 |
| 68A | 4506424 | Уплотнительное кольцо | 1 |
| 70 | 4314080 | Адаптер | 1 |
| 70A | 4506424 | Уплотнительное кольцо | 1 |
| 72 | 4159158 | Адаптер | 4 |
| 72A | 4506418 | Уплотнительное кольцо | 1 |
| 75 | J901020 | Болт | 1 |
| 78 | 4154670 | Угловой штуцер | 2 |
| 78A | 957366 | Уплотнительное кольцо | 1 |
| 79 | 4203171 | Тройник | 2 |
| 79A | 957366 | Уплотнительное кольцо | 1 |
| 81 | 4190263 | Зажим | 4 |
| 82 | J901025 | Болт | 4 |
| 83 | A590910 | Пружинная шайба | 4 |
| 84 | A590110 | Плоская шайба | 4 |
| 88 | 4194712 | Кран | 4 |
| 89 | 4236379 | Адаптер | 4 |
| 89A | 4506418 | Уплотнительное кольцо | 1 |
| 90 | 94-2024 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
