Гусеничная рама — HITACHI EX5500

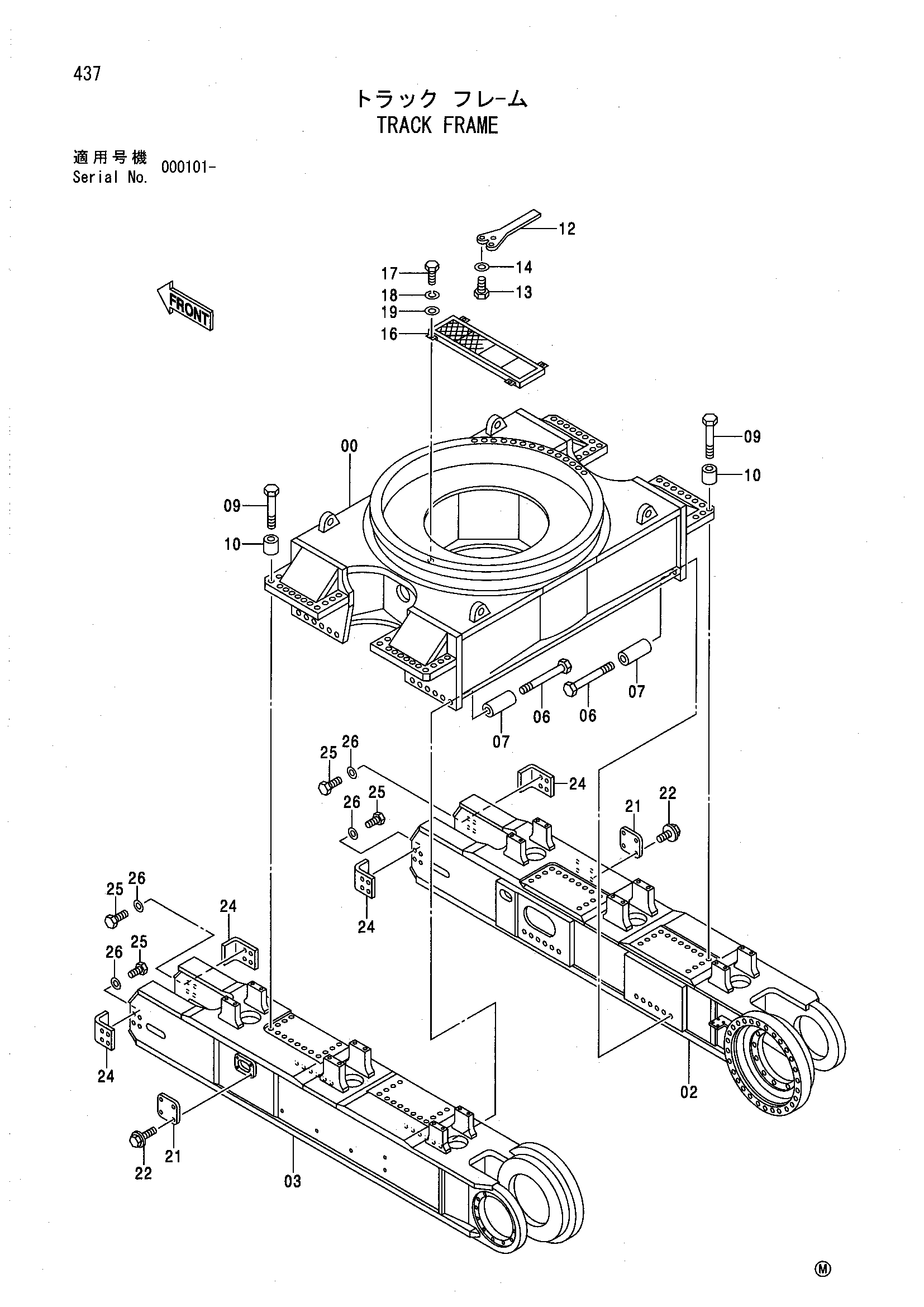

Заводская схема «Гусеничная рама» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005756 | Гусеничная рама | 1 |
| 02 | 5005779 | Рама боковой(правый) | 1 |
| 03 | 5005778 | Рама боковой(левый) | 1 |
| 06 | 4399323 замена: 4413723 | Болт | 24 |
| 06 | 4399323 замена: 4413720 | Болт | 24 |
| 06 | 4413723 | Болт | 24 |
| 07 | 4399325 замена: 4413720 | Проставка | 24 |
| 07 | 4399325 замена: 4413723 | Проставка | 24 |
| 07 | 4413720 | Проставка | 24 |
| 09 | 4399322 | Болт | 56 |
| 10 | 4399324 | Проставка | 56 |
| 10 | 4426851 | Проставка | 56 |
| 12 | 3082221 | Ограничитель | 1 |
| 13 | J932265 | Болт | 3 |
| 14 | 4089822 | Шайба | 3 |
| 16 | 7034042 | Ступень | 1 |
| 17 | J901430 | Болт | 4 |
| 18 | A590914 | Пружинная шайба | 4 |
| 19 | A590114 | Плоская шайба | 4 |
| 21 | 4190406 | Крышка | 2 |
| 22 | J011225 | Болт с шайбой | 8 |
| 24 | 4413430 | Кронштейн | 4 |
| 25 | J932290 | Болт | 16 |
| 26 | J222022 | Шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
