Пилотные гидролинии (центральный): 4-1 — HITACHI EX5500

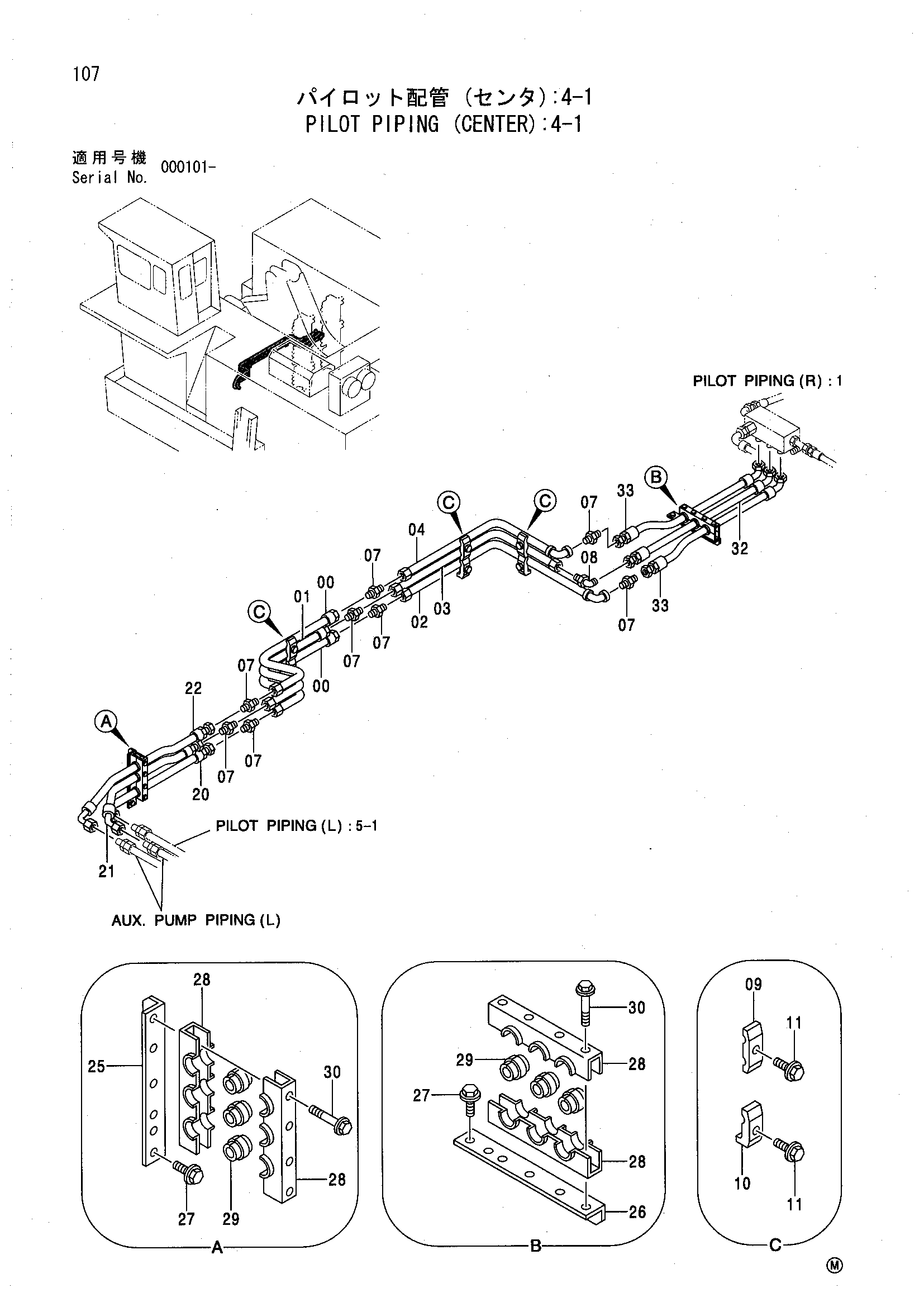

Заводская схема «Пилотные гидролинии (центральный): 4-1» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9750181 | Трубка | 2 |
| 01 | 9750182 | Трубка | 1 |
| 02 | 9750180 | Трубка | 1 |
| 03 | 9750179 | Трубка | 1 |
| 04 | 9750178 | Трубка | 1 |
| 07 | 4250084 | Адаптер | 8 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4156435 | Угловой штуцер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4053596 | Хомут трубки | 4 |
| 10 | 4053595 | Хомут трубки | 4 |
| 11 | J011255 | Болт с шайбой | 8 |
| 20 | 4319112 | Шланг | 1 |
| 21 | 4402759 | Шланг | 1 |
| 22 | 4364237 | Шланг | 1 |
| 25 | 9750175 | Кронштейн | 1 |
| 26 | 9750257 | Кронштейн | 1 |
| 27 | J011235 | Болт с шайбой | 4 |
| 28 | 4400579 | Хомут | 2 |
| 29 | 4407307 | Втулка | 6 |
| 30 | J011095 | Болт с шайбой | 8 |
| 32 | 4409095 | Шланг | 1 |
| 33 | 4402770 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
