Радиатор — HITACHI EX5500

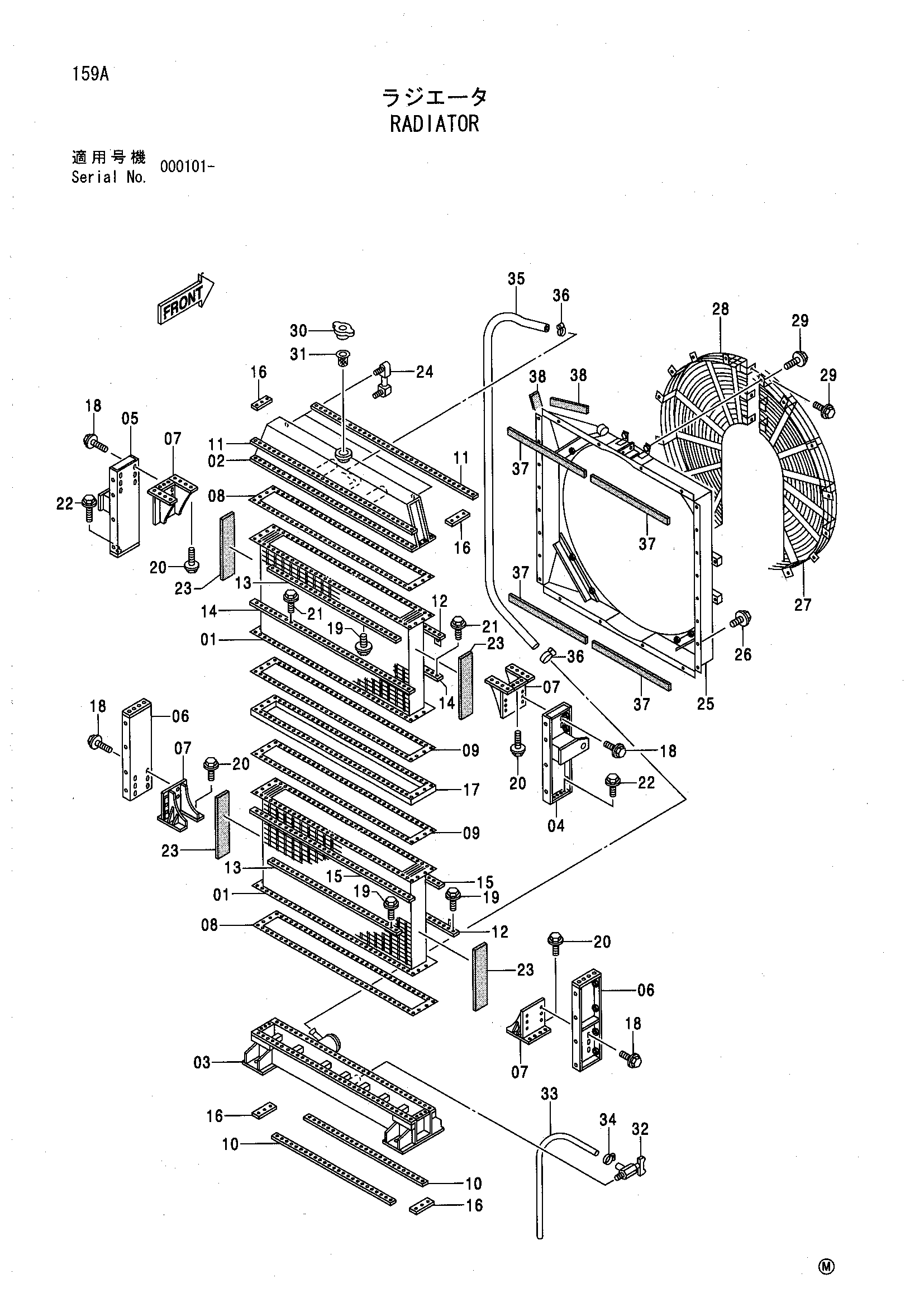

Заводская схема «Радиатор» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4345662 замена: 4432566 | Радиатор в сборе | 2 | |
| 4432566 | Радиатор в сборе | 2 | |
| 01-24 | 4405333 замена: 4432571 | Коре радиатор в сборе | 1 |
| 01-24 | 4432571 | Коре радиатор в сборе | 1 |
| 01 | 4206308 | Коре | 2 |
| 02 | 4405334 | Бак | 1 |
| 03 | 4405335 | Бак | 1 |
| 04 | 4405336 | Опора | 1 |
| 04 | 4432572 | Опора | 1 |
| 05 | 4405337 | Опора | 1 |
| 05 | 4432573 | Опора | 1 |
| 06 | 4387138 | Опора | 2 |
| 07 | 4343817 | RIB | 4 |
| 07 | 4428822 | RIB | 4 |
| 08 | 4206309 замена: 4442369 | Прокладка | 2 |
| 08 | 4442369 | Прокладка | 2 |
| 09 | 4206310 замена: 4442370 | Прокладка | 2 |
| 09 | 4442370 | Прокладка | 2 |
| 10 | 4343818 | Пластина | 2 |
| 11 | 4330729 | Пластина | 2 |
| 12 | 4405339 | Пластина | 2 |
| 13 | 4387140 | Пластина | 2 |
| 14 | 4387141 | Пластина | 2 |
| 15 | 4330730 | Пластина | 2 |
| 16 | 4387142 | Пластина | 4 |
| 17 | 4353845 | Проставка | 1 |
| 18 | J021230 | Болт с шайбой | 24 |
| 19 | J011030 | Болт с шайбой | 100 |
| 20 | J011235 | Болт с шайбой | 44 |
| 21 | J011050 | Болт с шайбой | 62 |
| 22 | J011270 | Болт с шайбой | 10 |
| 23 | 4343842 | Манжета | 4 |
| 24 | 4405348 | Гаге | 2 |
| 25 | 4405349 | Кожух | 1 |
| 26 | J021025 | Болт с шайбой | 24 |
| 27 | 4405350 | Сетка | 1 |
| 28 | 4405351 | Сетка | 1 |
| 29 | J021225 | Болт с шайбой | 17 |
| 30 | 4024708 | Колпачок прессер | 1 |
| 31 | 4206314 | Сетчатый фильтр | 1 |
| 32 | 4206315 | Кран | 1 |
| 33 | 4206316 | Виниловый шланг | 1 |
| 34 | 4143888 | Зажим | 1 |
| 35 | 4405355 | Резиновый шланг | 1 |
| 36 | 4405356 | Зажим | 2 |
| 37 | 4104813 | Манжета | 4 |
| 38 | 4405358 | Манжета | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
