Основные гидролинии: 1-2 — HITACHI EX5500

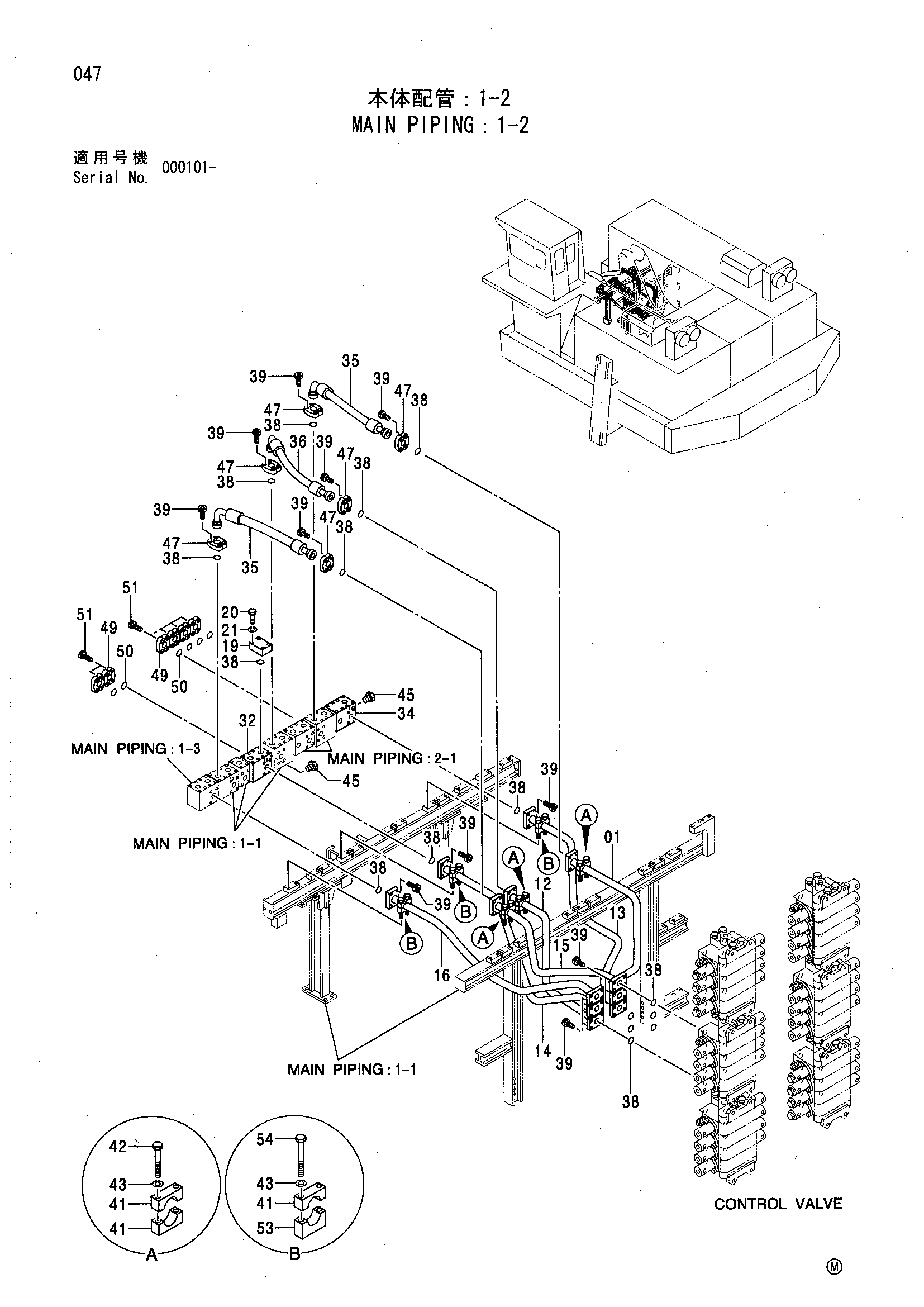

Заводская схема «Основные гидролинии: 1-2» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8070824 | Трубка | 1 |
| 12 | 8070823 | Трубка | 1 |
| 13 | 8070822 | Трубка | 1 |
| 14 | 8070821 | Трубка | 1 |
| 15 | 8070820 | Трубка | 1 |
| 16 | 8070819 | Трубка | 1 |
| 19 | 3031029 | Крышка | 1 |
| 20 | J932070 | Болт | 4 |
| 21 | A590920 | Пружинная шайба | 4 |
| 32 | 3081193 | Блок | 1 |
| 34 | 3081621 | Блок | 1 |
| 35 | 4395601 | Шланг | 2 |
| 36 | 4395600 | Шланг | 1 |
| 38 | 4510170 | Уплотнительное кольцо | 16 |
| 39 | M342065 | Болт с внутренним шестигранником | 60 |
| 41 | 4357265 | Хомут трубки | 9 |
| 42 | J901402 | Болт | 6 |
| 43 | A590914 | Пружинная шайба | 12 |
| 45 | 4154694 | Пробка | 2 |
| 45A | 4037888 | Уплотнительное кольцо | 1 |
| 47 | 4169565 | Разъёмный фланец | 12 |
| 49 | 4169565 | Разъёмный фланец | 12 |
| 50 | 4510170 | Уплотнительное кольцо | 6 |
| 51 | M342065 | Болт с внутренним шестигранником | 24 |
| 53 | 4411428 | Хомут трубки | 3 |
| 54 | J901408 | Болт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
