Реле короб — HITACHI EX5500

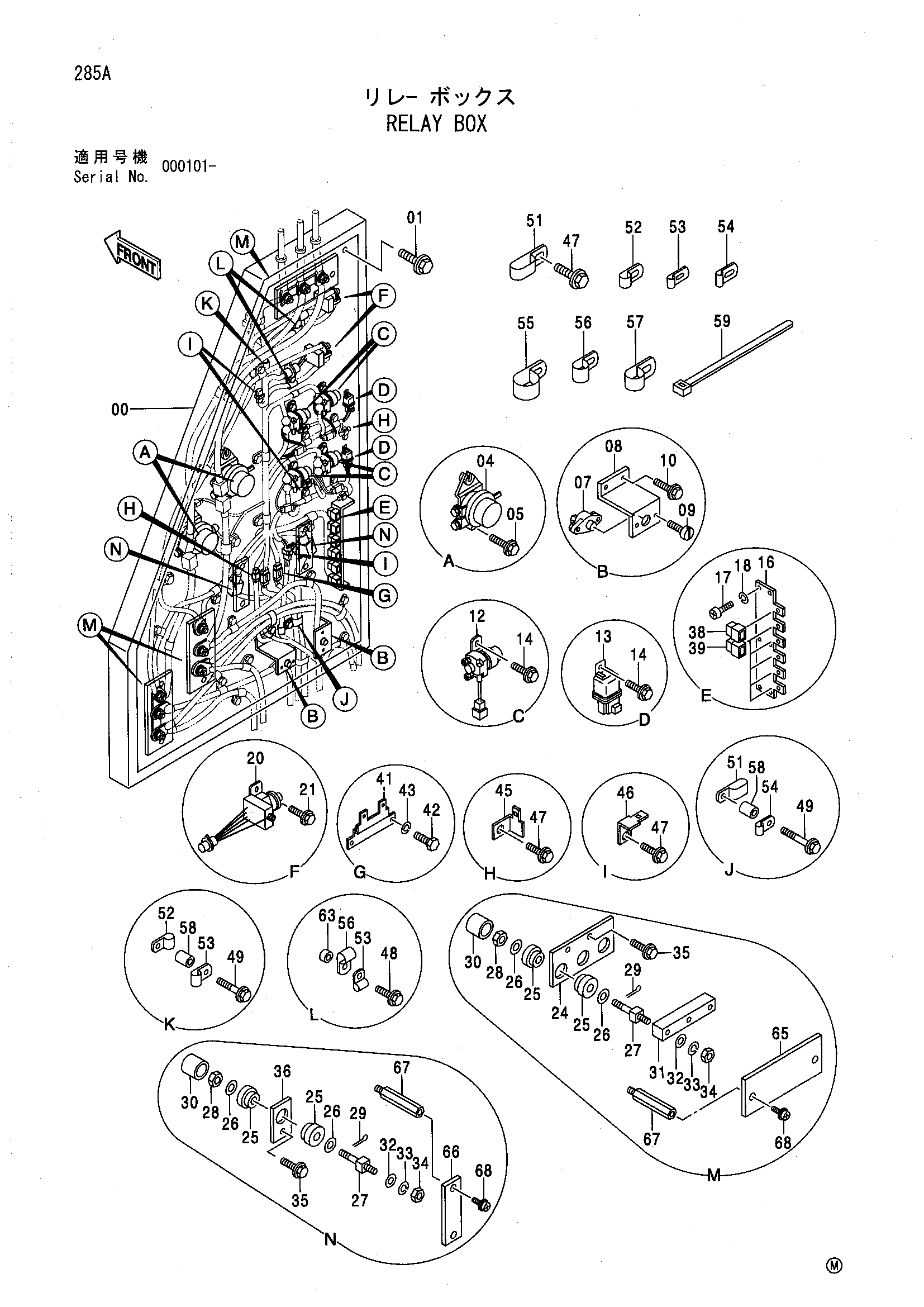

Заводская схема «Реле короб» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4397939	Короб реле	1
01	J031025	Болт с шайбой	4
04	4398041	Реле аккумулятор	2
05	J020825	Болт с шайбой	4
07	4354453	Гидромолот киркуит	2
08	4275239	Кронштейн	2
09	4221280	Винт	4
10	J010816	Болт с шайбой	4
12	4287277	Реле	4
13	4275750	Реле защитный	2
14	J020616	Болт с шайбой	10
16	3069887	Кронштейн	1
17	M430410	Винт	6
18	A590904	Пружинная шайба	6
20	4373082	Реле	2
21	J020616	Болт с шайбой	4
24	4339850	Пластина	3
25	4155145	Втулка	22
26	4114405	Шайба	22
27	4188186	Болт	11
28	M631619	Корончатая гайка	11
29	A764028	Шплинт	11
30	4158607	Колпачок	11
31	4337474	Пластина	3
32	A590110	Плоская шайба	11
33	A590910	Пружинная шайба	11
34	J950010	Гайка	11
35	J011030	Болт с шайбой	8
36	4401031	Пластина	2
38	4315323	Фусибле-линк	1
39	4315324	Фусибле-линк	5
41	4297280	Кронштейн	1
42	J900812	Болт	2
43	A590908	Пружинная шайба	2
45	4257159	Кронштейн	4
46	4336875	Кронштейн	5
47	J021025	Болт с шайбой	25
48	J021035	Болт с шайбой	2
49	J021060	Болт с шайбой	2
51	4192034	Зажим (25X2)	2
52	4190274	Зажим (20)	4
53	4190275	Зажим (14)	5
54	4190261	Зажим (10)	11
55	4190265	Зажим (50)	2
56	4192035	Зажим (28)	12
57	4190264	Зажим (35)	2
58	4407522	Проставка	2
59	4055311	Ленточный зажим	10
63	4284349	Проставка	2
65	4428652	Пластина	3
66	4428653	Пластина	2
67	4428677	Болт	10
68	J460620	Винт с шайбой	10

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
