Быстрый заправка трубопроводы (центральный): 3 — HITACHI EX5500

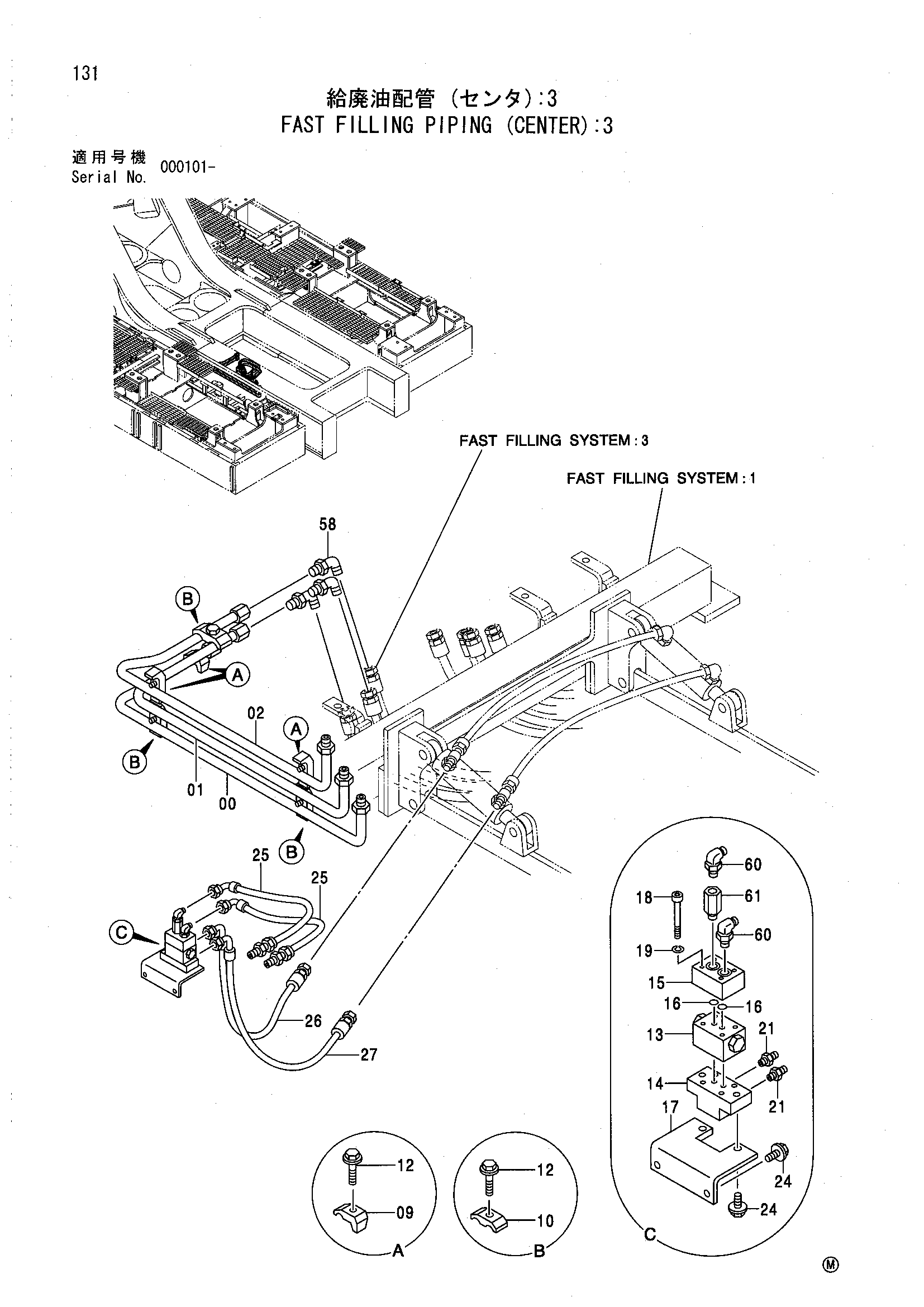

Заводская схема «Быстрый заправка трубопроводы (центральный): 3» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8072222 | Трубка | 1 |
| 01 | 8072223 | Трубка | 1 |
| 02 | 8072224 | Трубка | 1 |
| 09 | 4053595 | Хомут трубки | 3 |
| 10 | 4053596 | Хомут трубки | 3 |
| 12 | J011260 | Болт с шайбой | 6 |
| 13 | 4193681 | Клапан | 1 |
| 14 | 3082447 | Блок | 1 |
| 15 | 4401748 | Фланец | 1 |
| 16 | 4506320 | Уплотнительное кольцо | 2 |
| 17 | 4193679 | Кронштейн | 1 |
| 18 | M340575 | Болт с внутренним шестигранником | 4 |
| 19 | A590905 | Пружинная шайба | 4 |
| 21 | 4200465 | Адаптер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 24 | J011030 | Болт с шайбой | 4 |
| 25 | 4401970 | Шланг | 2 |
| 26 | 4401973 | Шланг | 1 |
| 27 | 4401974 | Шланг | 1 |
| 58 | 4065118 | Угловой штуцер | 3 |
| 58A | 4506424 | Уплотнительное кольцо | 1 |
| 60 | 4156434 | Угловой штуцер | 2 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 4202564 | Адаптер | 1 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
