Коллектор — HITACHI EX5500

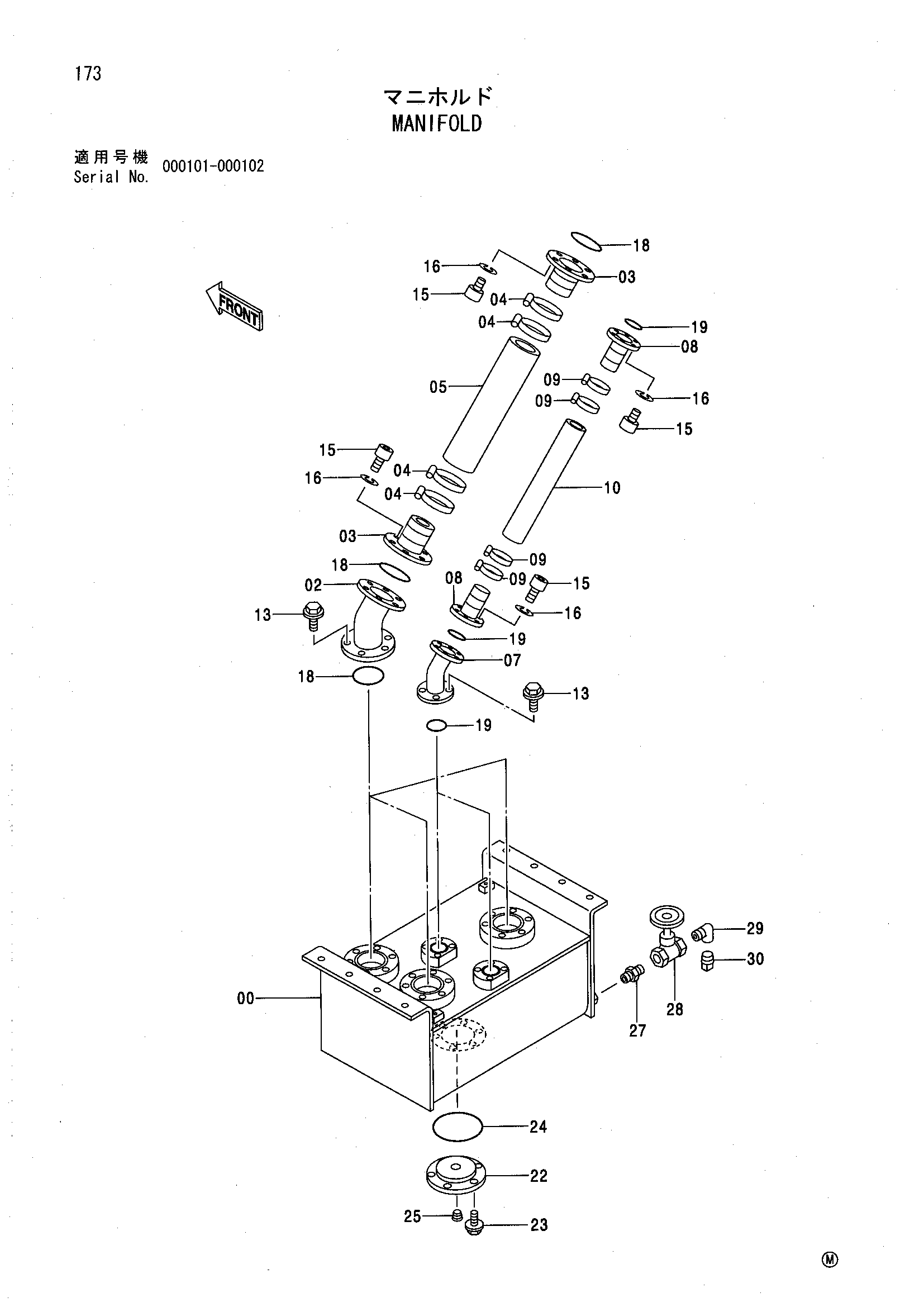

Заводская схема «Коллектор» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6017263 | Коллектор | 1 |
| 02 | 8059953 | Трубка | 3 |
| 03 | 8064939 | Трубка | 6 |
| 04 | 4282488 | Хомут шланга | 12 |
| 05 | 4362845 | Резиновый шланг | 3 |
| 07 | 8059954 | Трубка | 2 |
| 08 | 8064940 | Трубка | 4 |
| 09 | 4263764 | Хомут шланга | 8 |
| 10 | 4120294 | Резиновый шланг | 2 |
| 13 | J011235 | Болт с шайбой | 26 |
| 15 | M341240 | Болт с внутренним шестигранником | 52 |
| 16 | A590912 | Пружинная шайба | 52 |
| 18 | A810110 | Уплотнительное кольцо | 9 |
| 19 | A810070 | Уплотнительное кольцо | 6 |
| 22 | 4056216 | Крышка | 1 |
| 23 | J011025 | Болт с шайбой | 6 |
| 24 | A810165 | Уплотнительное кольцо | 1 |
| 25 | 94-2012 | Пробка | 1 |
| 27 | 4367254 | Адаптер | 1 |
| 27A | 4037888 | Уплотнительное кольцо | 1 |
| 28 | 4049927 | Клапан | 1 |
| 29 | 94-0636 | Угловой штуцер | 1 |
| 30 | 94-2028 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
