Трубопроводы системы смазки (стрела): 2<экскаватор> — HITACHI EX5500

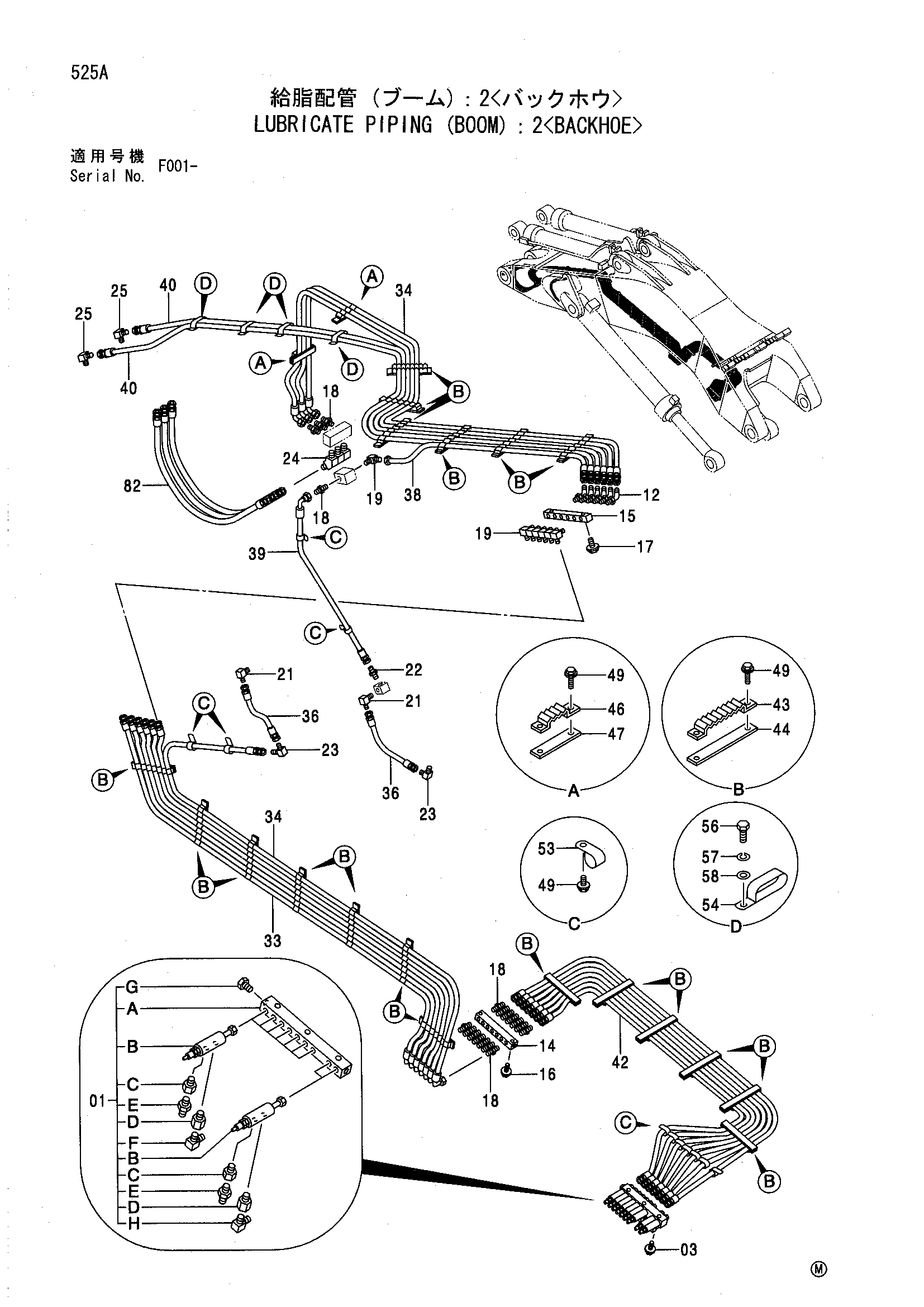

Заводская схема «Трубопроводы системы смазки (стрела): 2<экскаватор>» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4419798 | Клапан | 1 |
| 01B | 4182051 | Клапан | 9 |
| 01C | 4191349 | Адаптер | 9 |
| 01D | 4253567 | Адаптер | 9 |
| 01E | J75481 | Пресс-маслёнка | 9 |
| 01F | 4215652 | Угловой штуцер | 7 |
| 01G | 4092534 | Пробка | 1 |
| 01G1 | 4509180 | Уплотнительное кольцо | 1 |
| 01H | 4154656 | Угловой штуцер | 2 |
| 03 | J010845 | Болт с шайбой | 3 |
| 12 | 4157919 | Угловой штуцер | 6 |
| 14 | 4419800 | Блок | 1 |
| 15 | 4419801 | Блок | 1 |
| 16 | J021055 | Болт с шайбой | 2 |
| 17 | J021065 | Болт с шайбой | 2 |
| 18 | 4215650 | Адаптер | 18 |
| 19 | 4154657 | Угловой штуцер | 7 |
| 21 | 4154656 | Угловой штуцер | 2 |
| 22 | 4215648 | Адаптер | 2 |
| 23 | 4154655 | Угловой штуцер | 2 |
| 24 | 4231245 | Угловой штуцер | 3 |
| 25 | 4215652 | Угловой штуцер | 2 |
| 33 | 4420051 | Нейлоновый шланг | 6 |
| 34 | 4420052 | Нейлоновый шланг | 4 |
| 36 | 4269794 | Шланг | 2 |
| 38 | 4282620 | Нейлоновый шланг (11) | 1 |
| 39 | 4285126 | Нейлоновый шланг (L30) | 1 |
| 40 | 4420053 | Нейлоновый шланг | 2 |
| 42 | 4216465 | Нейлоновый шланг | 14 |
| 43 | 9727639 | Хомут шланга | 19 |
| 44 | 9727637 | Пластина | 19 |
| 46 | 9727638 | Хомут шланга | 2 |
| 47 | 9727636 | Пластина | 2 |
| 49 | J021025 | Болт с шайбой | 48 |
| 53 | 4190253 | Зажим | 11 |
| 54 | 4190282 | Зажим | 4 |
| 56 | J901020 | Болт | 9 |
| 57 | A590910 | Пружинная шайба | 9 |
| 58 | A590110 | Плоская шайба | 9 |
| 82 | 4269807 | Шланг | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
