Быстрый заправка система: 2 — HITACHI EX5500

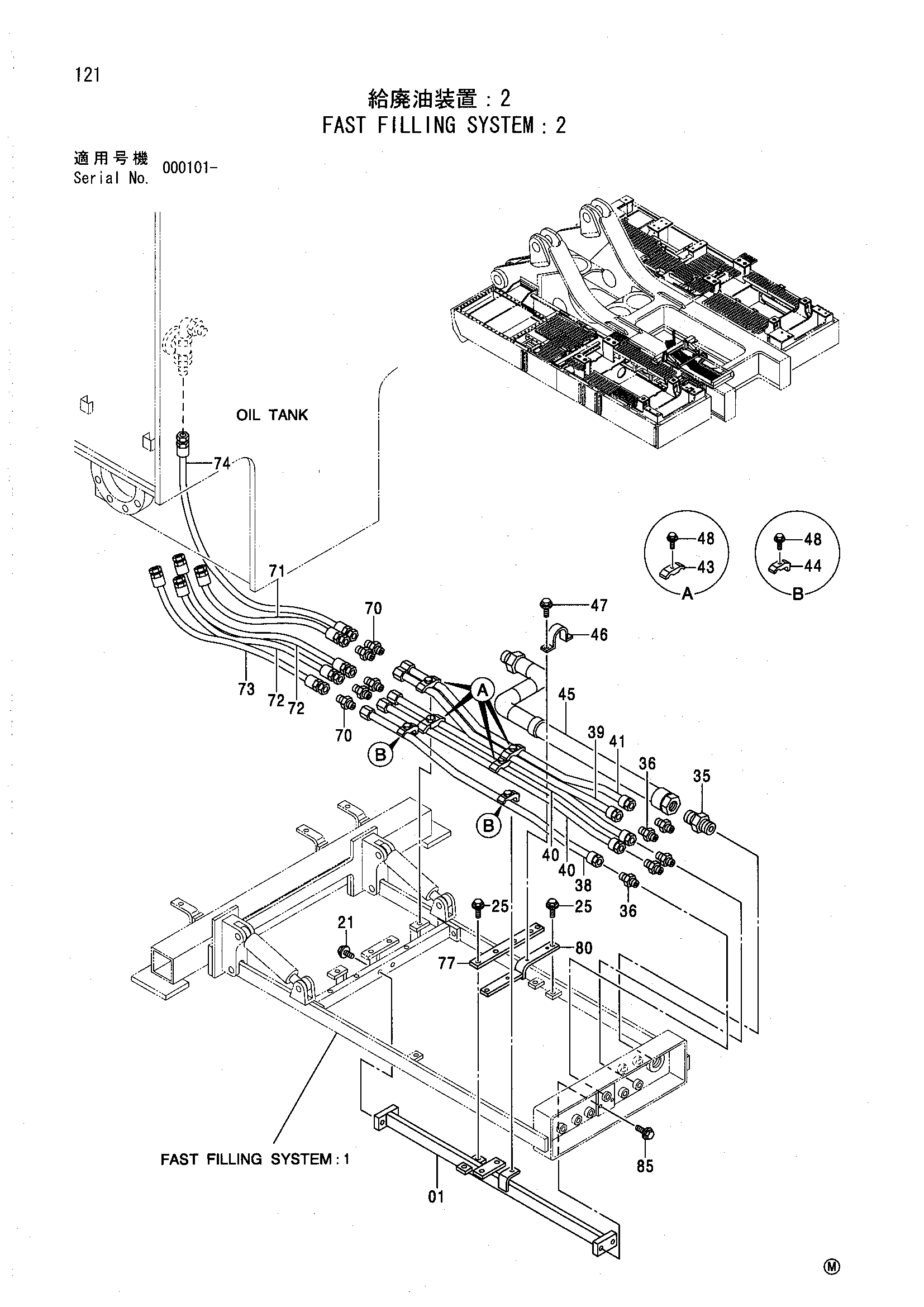

Заводская схема «Быстрый заправка система: 2» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8072170 | Рукоять | 1 |
| 21 | J021250 | Болт с шайбой | 2 |
| 25 | J021230 | Болт с шайбой | 4 |
| 35 | 94-1308 | Адаптер | 1 |
| 36 | 4042033 | Адаптер | 5 |
| 36A | 4506424 | Уплотнительное кольцо | 1 |
| 38 | 9751549 | Трубка | 1 |
| 39 | 9751548 | Трубка | 1 |
| 40 | 9750029 | Трубка | 2 |
| 41 | 9751547 | Трубка | 1 |
| 43 | 4053596 | Хомут трубки | 4 |
| 44 | 4053595 | Хомут трубки | 2 |
| 45 | 8072049 | Трубка | 1 |
| 46 | 4053865 | Хомут трубки | 2 |
| 47 | J011025 | Болт с шайбой | 4 |
| 48 | J011255 | Болт с шайбой | 4 |
| 70 | 4042033 | Адаптер | 5 |
| 70A | 4506424 | Уплотнительное кольцо | 1 |
| 71 | 4158016 | Шланг | 1 |
| 72 | 4131530 | Шланг | 2 |
| 73 | 4158017 | Шланг | 1 |
| 74 | 4059070 | Шланг | 1 |
| 77 | 4416679 | Опора | 1 |
| 80 | 9752403 | Опора | 1 |
| 85 | J021235 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
