Опора радиатора (правый) — HITACHI EX5500

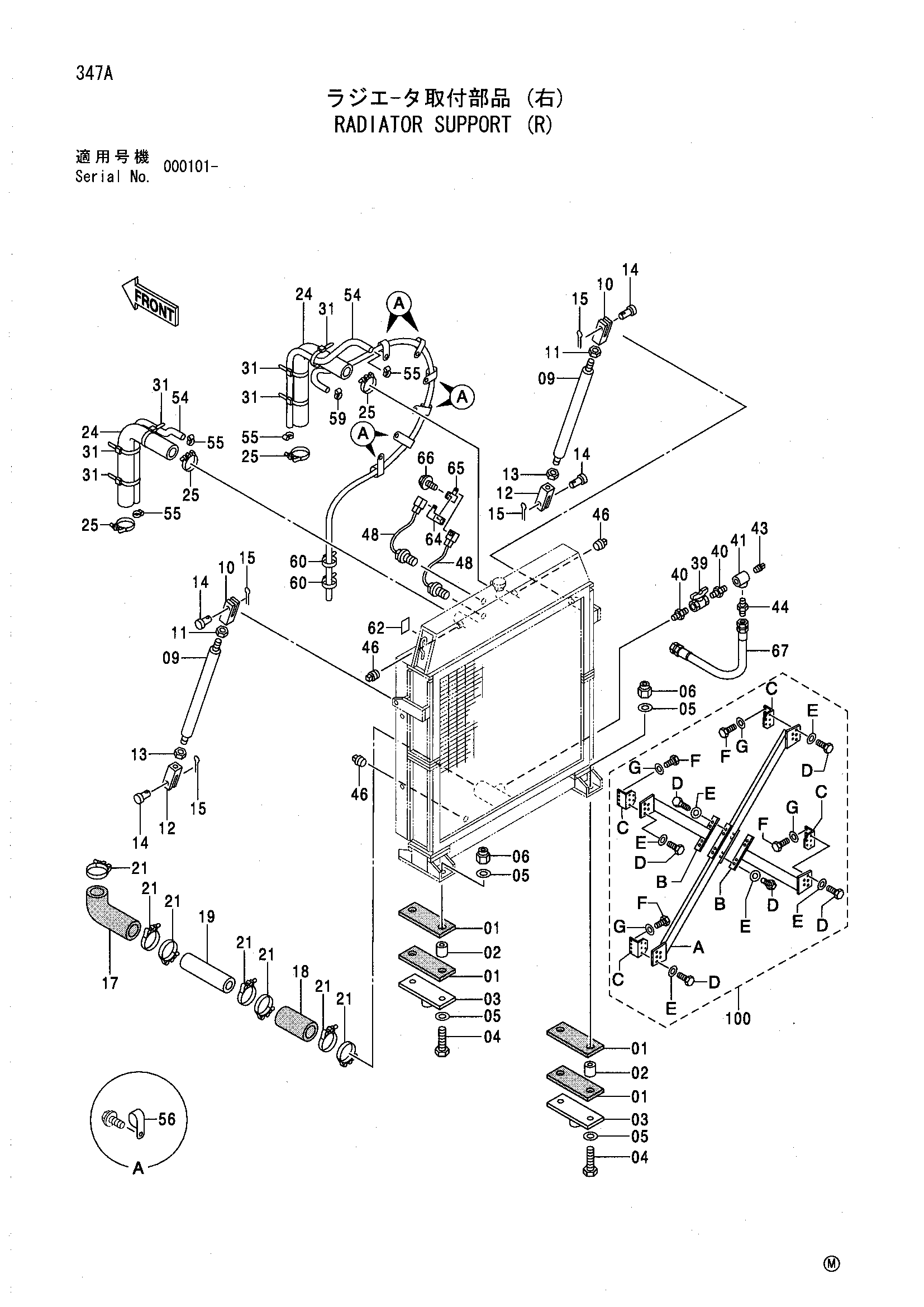

Заводская схема «Опора радиатора (правый)» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4187249 | Пластина резиновый | 4 |
| 02 | 4187250 | Проставка | 4 |
| 03 | 9725063 | Фиксатор | 2 |
| 04 | J932713 | Болт | 4 |
| 05 | 4085857 | Шайба | 8 |
| 06 | M662027 | U-образная гайка | 4 |
| 09 | 8071702 | Стойка | 2 |
| 10 | 3035095 | Концевой вилка | 2 |
| 11 | J951024 | Гайка | 2 |
| 12 | 3035096 | Концевой вилка | 2 |
| 13 | J956024 | Гайка L | 2 |
| 14 | 4085833 | Палец | 4 |
| 15 | A765036 | Шплинт | 4 |
| 17 | 4396171 | Резиновый шланг | 1 |
| 18 | 4187252 | Резиновый шланг | 1 |
| 19 | 4345692 | Трубка | 1 |
| 21 | 4282492 | Хомут шланга | 8 |
| 24 | 4345686 | Резиновый шланг | 2 |
| 25 | 4285233 | Хомут шланга | 4 |
| 31 | 4121859 | Ленточный зажим | 6 |
| 39 | 4203434 | Шаровой клапан | 1 |
| 40 | 94-1704 | Адаптер | 2 |
| 41 | 94-0663 | Тройник | 1 |
| 43 | 94-2025 | Пробка | 1 |
| 44 | 94-1304 | Адаптер | 1 |
| 46 | 447483 | Пробка | 3 |
| 48 | 4259787 | Выключатель уровень | 2 |
| 54 | 4187254 | Резиновый шланг | 2 |
| 55 | 4514700 | Зажим шланг | 4 |
| 56 | 4190275 | Зажим | 6 |
| 57 | 4369246 | Шланг | 1 |
| 59 | 4514700 | Зажим шланг | 1 |
| 60 | 4055311 | Ленточный зажим | 2 |
| 62 | 4376634 | Информационная табличка | 2 |
| 64 | 4336875 | Кронштейн | 1 |
| 65 | 4257159 | Кронштейн | 1 |
| 66 | J021025 | Болт с шайбой | 1 |
| 67 | 4028964 | Шланг | 1 |
| 100 | 9187775 | STY | 1 |
| 100A | 8078390 | STY | 1 |
| 100B | 8078391 | STY | 2 |
| 100C | 9753815 | Кронштейн | 4 |
| 100D | J901240 | Болт | 28 |
| 100E | 4249324 | Шайба | 28 |
| 100F | J901225 | Болт | 16 |
| 100G | J222012 | Шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
